可动头部手臂的趣味舞蹈人偶结构

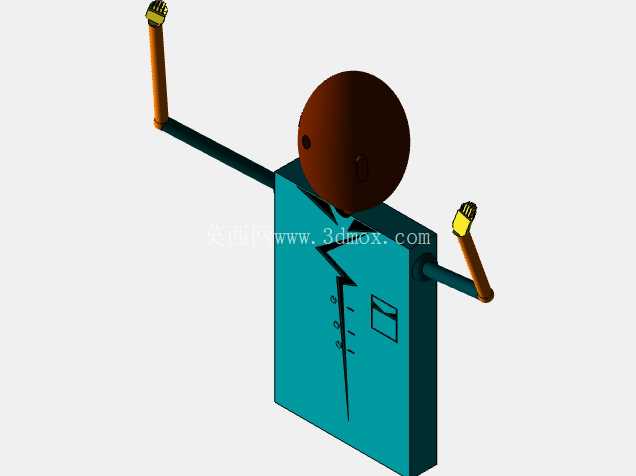

　　这款可动舞蹈人偶结构，最初的设计出发点是适配小型桌面趣味展示装置的运动演示需求，在文创展示、科普教具、工业动态摆件领域都有对应的应用场景，可作为机械运动原理演示的具象载体，也能单独作为动态装饰构件嵌入小型展陈设备中。从结构功能来看，核心运动逻辑集中在头部与双侧手臂的联动上，头部可实现小幅度的左右偏转与俯仰动作，双侧手臂可完成抬升、摆动的复合运动，模拟出人物舞蹈时的肢体姿态，整套运动机构没有冗余的传动构件，运动路径经过反复校核，不会出现构件干涉、运动卡滞的问题。

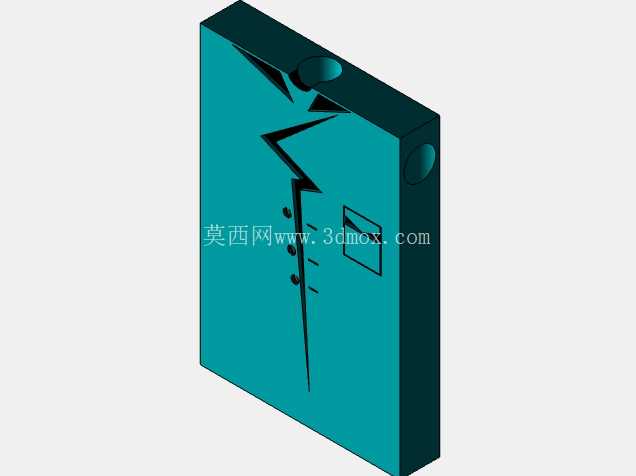

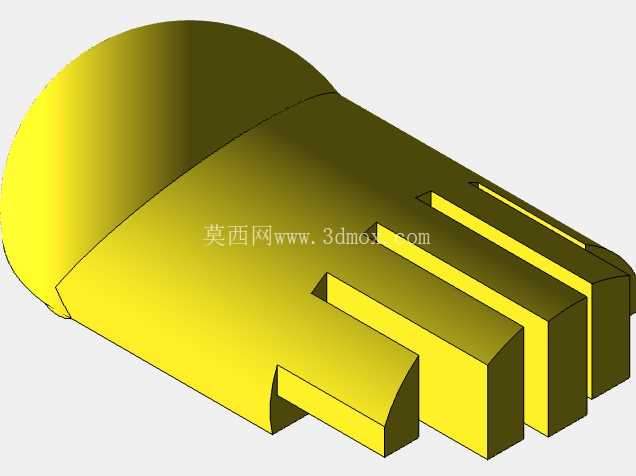

　　设计过程中优先考虑了铸造加工的工艺可行性，主体躯干部分采用方正的腔体结构，既为内部传动构件预留了足够的安装空间，也简化了铸造模具的分型面设计，拔模斜度控制在合理区间，避免铸造过程中出现粘模、缺料的缺陷；躯干表面的衬衫造型细节，采用浅浮雕式的结构设计，凸起高度控制在2mm以内，既保证了外形的辨识度，也不会增加铸造后打磨工序的工作量。头部采用球形结构设计，与躯干顶部的连接轴采用间隙配合，配合公差控制在H7/g6区间，既保证转动的顺滑度，也不会出现松旷晃动的问题；手臂部分采用分段式结构，大臂与躯干的连接位置设置了转动副，小臂与大臂之间预留了摆动间隙，手臂末端的手部造型做了圆角处理，避免运动过程中剐蹭周边构件。

　　从安装边界来看，整套结构的底部为平整安装面，可直接通过螺栓固定在展示台架或者驱动底座上，安装孔位采用对称式布局，适配市面上常见的小型低速驱动模块的安装尺寸，不需要额外制作转接件即可完成装配；整体外轮廓没有向外突出的尖锐结构，运动过程中所有构件的活动范围都控制在主体投影边界向外延伸80mm的区间内，不会与周边的展陈围挡、其他演示构件发生碰撞。在结构细节处理上，所有构件的棱边都做了R1-R2的圆角过渡，既符合铸造工艺的圆角要求，减少应力集中，也避免安装调试过程中划伤操作人员；躯干侧面预留的口袋造型为内凹结构，深度控制在1.5mm，不会穿透躯干腔体影响内部传动件的安装空间。

　　整套机构的运动驱动可适配小型曲柄连杆机构，将驱动电机的旋转运动转化为头部与手臂的往复摆动，不需要复杂的控制系统即可实现稳定的舞蹈动作演示，传动效率高，运行噪音小，适合长时间连续运行的展陈场景。针对铸造后的装配需求，所有连接轴的安装孔位都做了同轴度校核，孔位公差控制在±0.1mm以内，铸件清理完成后不需要额外进行二次机加工即可完成整机组装，有效降低了生产加工的成本与周期。在材质适配性上，这套结构既可以采用锌合金压铸工艺制作，获得较高的表面质量与结构强度，也可以采用树脂3D打印制作小批量的演示样机，结构尺寸不需要做调整即可适配不同的加工工艺，具备较好的工艺兼容性。
