DIY方程式模拟赛车方向盘结构设计

这款模拟赛车方向盘的设计，核心面向民用赛车模拟外设的DIY制作场景，适配PC端各类主流赛车模拟软件的操控需求，填补了入门级自制模拟外设缺乏标准化结构参考的空白。从实际使用场景来看，该装置主要服务于赛车模拟爱好者的居家娱乐、小型模拟赛车体验馆的入门级设备搭建，也可作为高校车辆工程专业赛车操控相关课程的实践教学参考结构，帮助学习者理解方程式赛车方向盘的按键布局、人机交互逻辑。

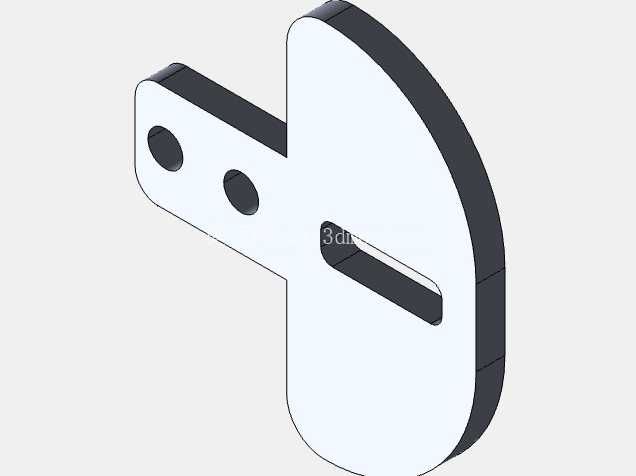

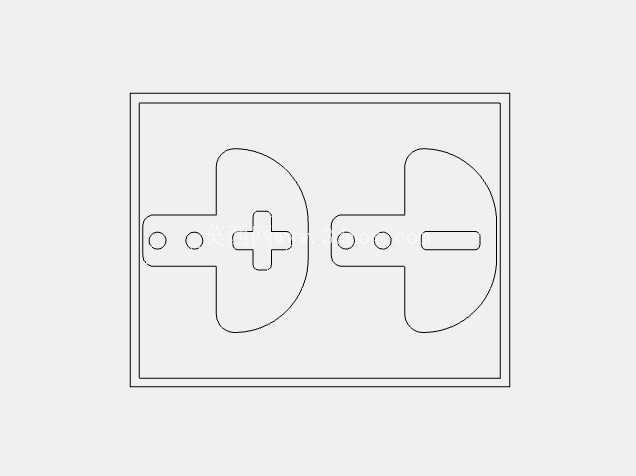

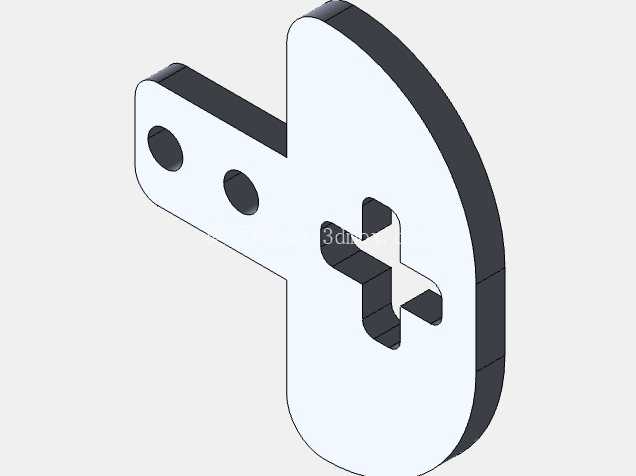

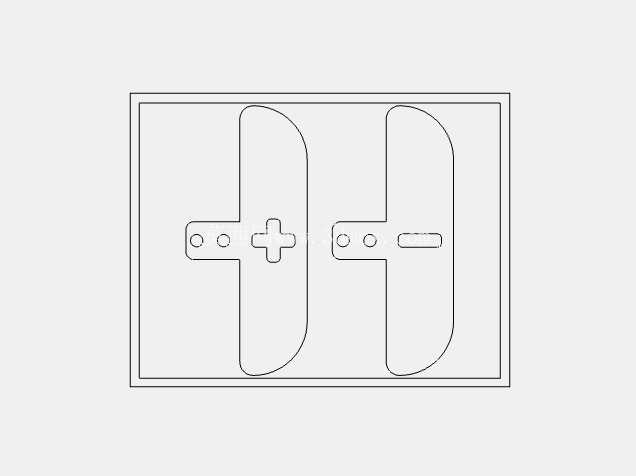

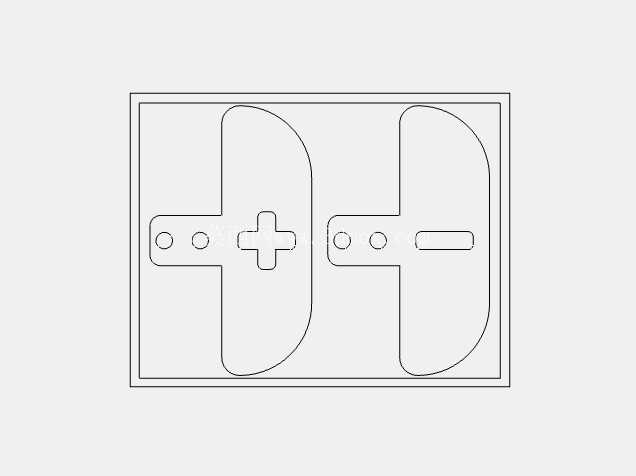

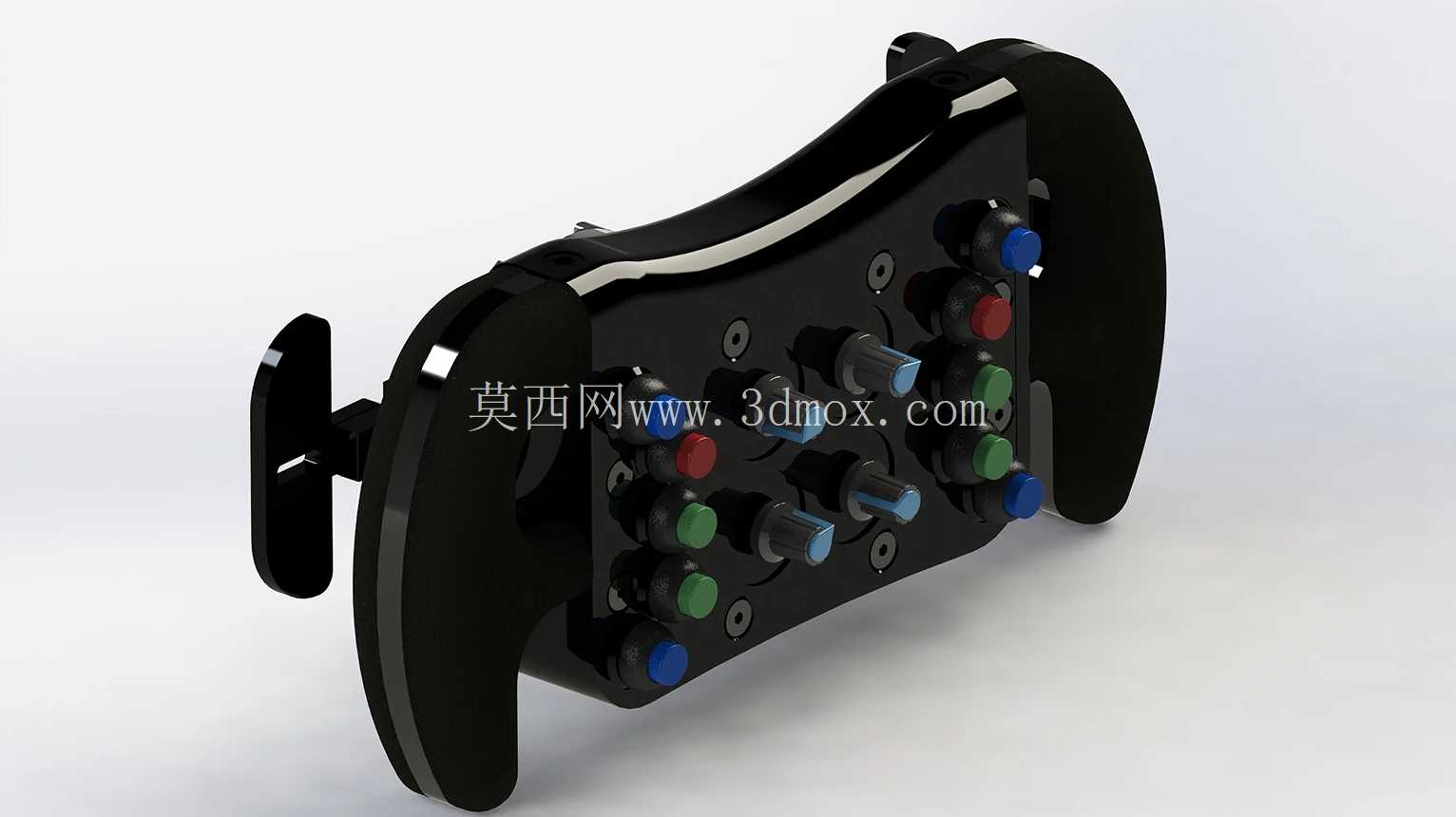

从功能特性层面拆解，该方向盘采用双手握持的对称式握把结构，握把曲面贴合成年男性手掌自然握持的弧度，表面预留了防滑包覆层的安装厚度，使用者可根据自身握持习惯包裹防滑绒布或者橡胶套，提升长时间操控的握持稳定性。方向盘正面的功能区域集成了多组旋钮与按键，不同颜色的按键对应赛车模拟中的不同功能：红色按键默认绑定车辆启停、挡位确认等高频确认操作，蓝色按键绑定视角切换、车辆复位等辅助功能，绿色按键绑定灯光、雨刷等车辆附属功能，多组旋转电位器则用于实时调整车辆刹车比、牵引力控制等级、差速器锁止率等行驶参数，无需在模拟驾驶过程中腾出双手操作键盘，所有操控动作都可在拇指活动范围内完成，完全复刻真实方程式赛车方向盘的操控逻辑。方向盘背部两侧预留了换挡拨片的安装位，拨片采用悬臂式结构设计，按压行程控制在3-5mm区间，触发反馈力度与真实赛车拨片的反馈力度接近，避免按压行程过长导致的换挡动作滞后。

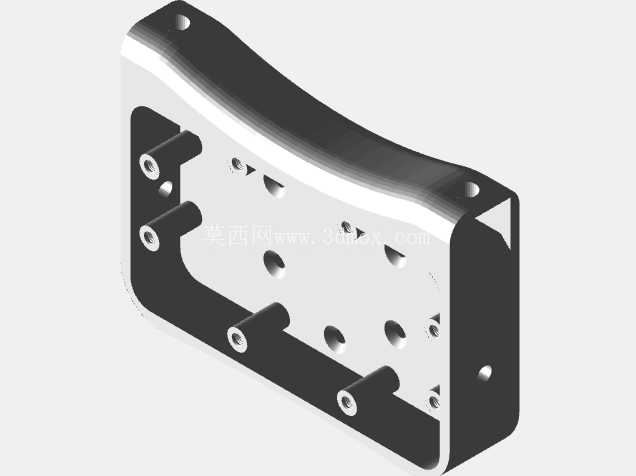

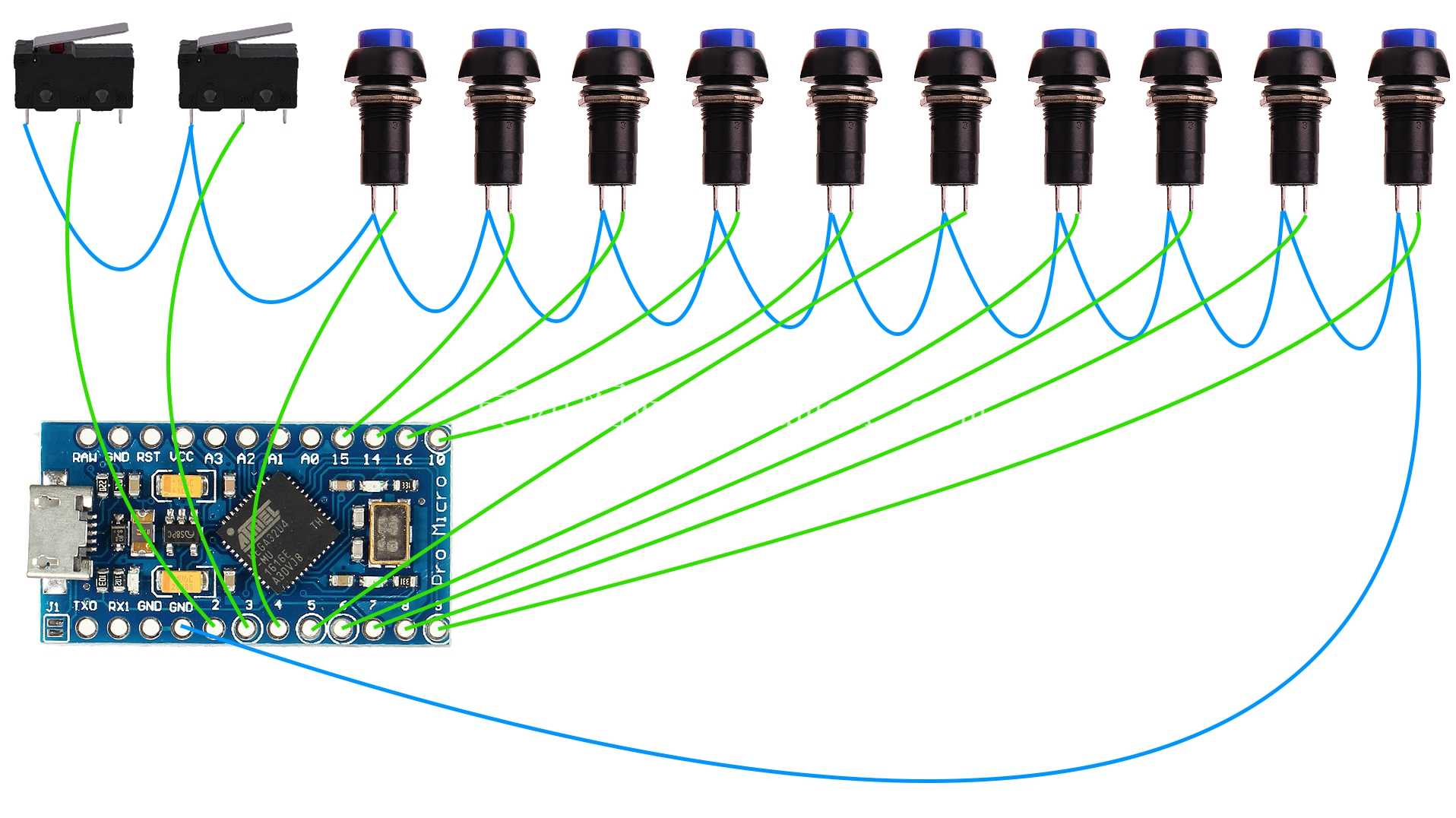

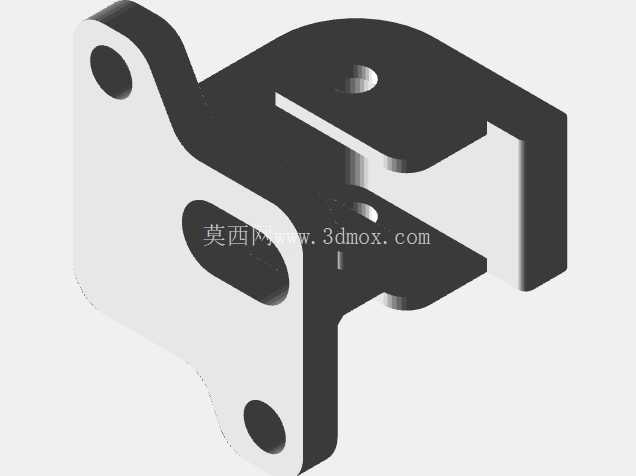

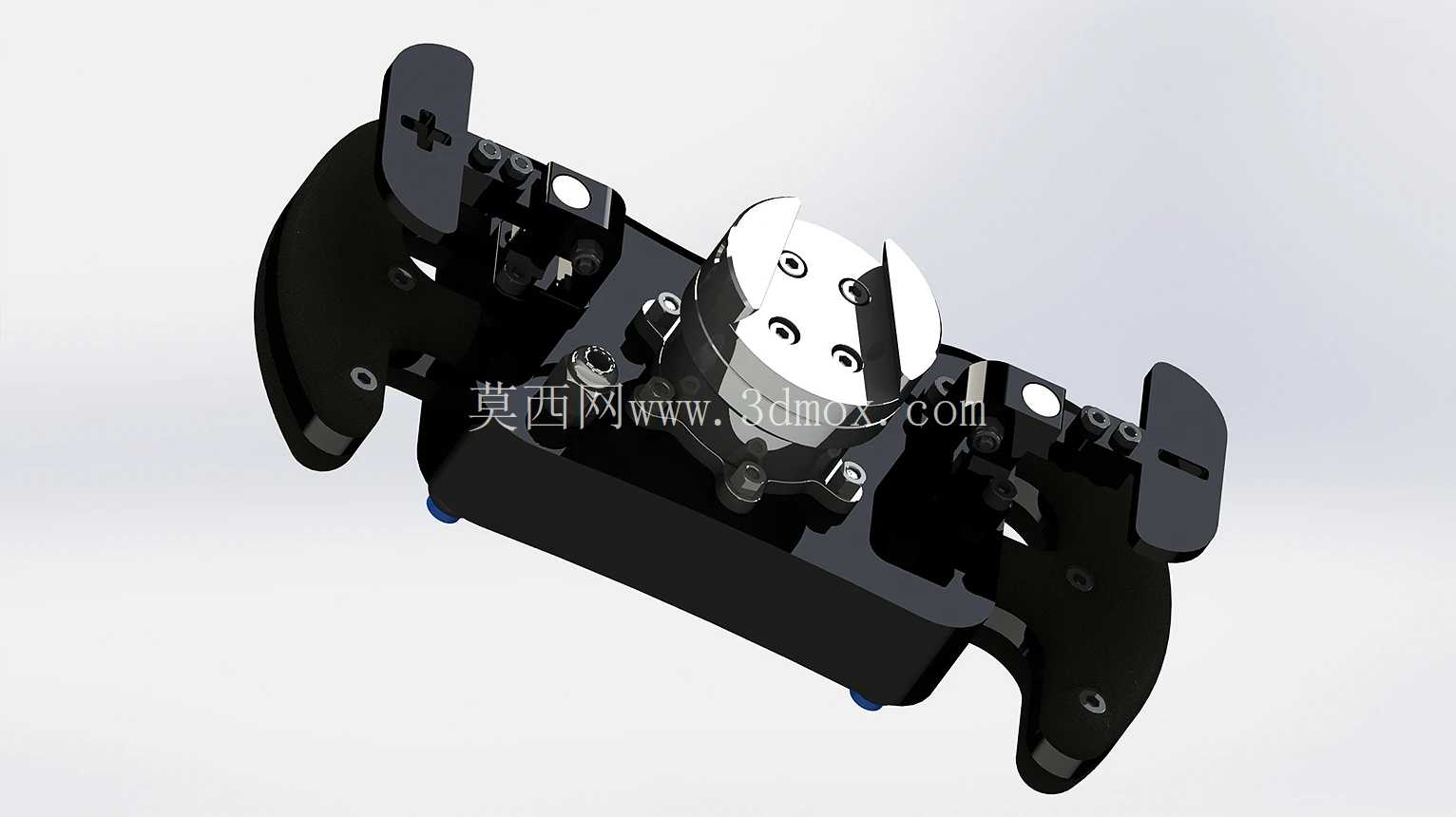

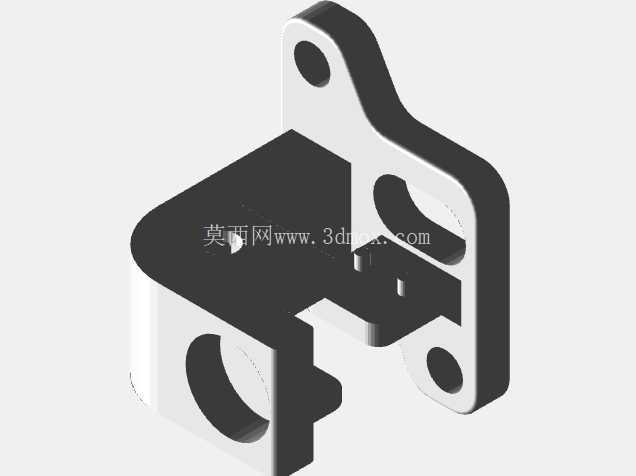

设计思路上，该结构充分考虑了3D打印制作的工艺可行性，所有零件的壁厚均控制在2mm以上，无小于45度的悬空打印结构，无需额外添加大量支撑即可完成FDM工艺打印，降低DIY制作者的打印门槛。整体结构采用模块化拆分设计，握把、按键面板、背部拨片、中心安装座均为独立可拆分零件，单个零件损坏时可单独更换，无需整体重新制作；内部预留了Pro Micro控制板的安装腔体，走线槽沿零件内壁布置，避免线束外露干扰握持操作，接线端子的安装位置预留了足够的插拔操作空间，制作者焊接接线时无需额外扩孔。结构中心的安装孔位适配市面上主流的模拟赛车方向盘基座快拆结构，安装法兰的孔距兼容50mm、70mm两种主流基座安装规格，无需额外制作转接件即可完成装配。

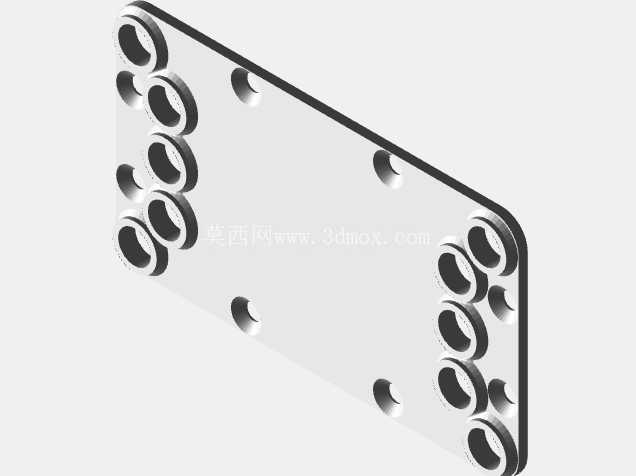

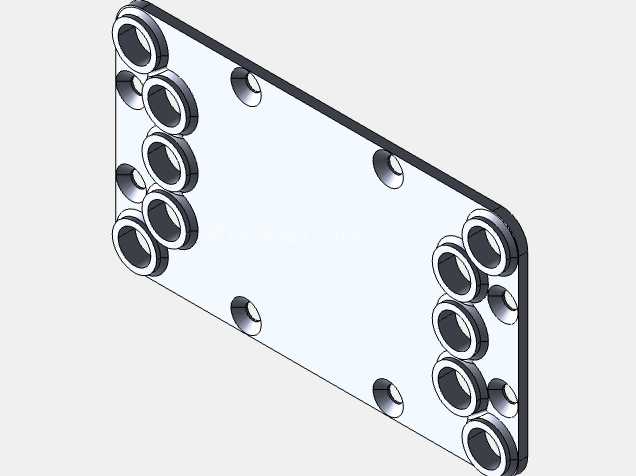

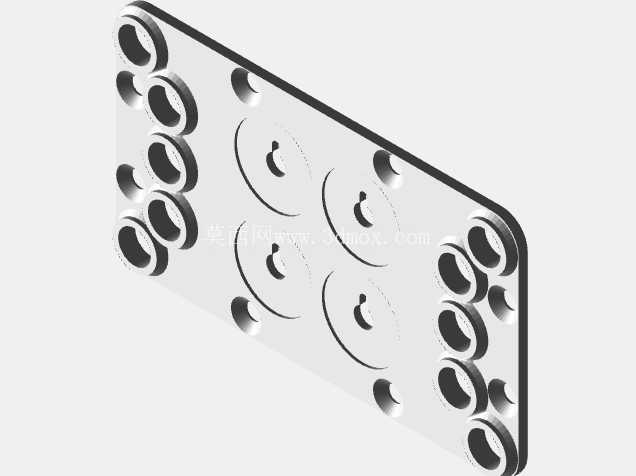

从安装边界与尺寸参数来看，该方向盘整体宽度控制在280mm以内，整体厚度不超过120mm，握持区域的直径为32mm，符合成年人手掌抓握的舒适尺寸范围；背部拨片的突出高度不超过25mm，安装到方向盘基座后，整体不会与基座外壳产生运动干涉，方向盘满打转动过程中，拨片与按键均不会触碰桌面或者基座支架。按键面板上的元件安装孔位严格按照常用的12mm方形按键、6mm直径电位器的标准尺寸设计，公差控制在0.2mm以内，电子元件可直接卡入安装，无需额外打胶固定。握把内部预留了M3螺母的预埋槽，组装时可通过预埋螺母完成握把与中心面板的紧固连接，反复拆装也不会出现塑料螺纹滑牙的问题。

该结构同时预留了材质升级的调整空间，若制作者需要更高的结构强度，可将3D打印的塑料零件替换为铝合金切削零件，所有安装尺寸完全通用，无需修改结构即可完成材质升级；也可根据自身使用需求调整按键与旋钮的布局，面板上预留了多余的安装孔位，可根据个人操作习惯增减功能按键，适配不同类型赛车模拟游戏的操控需求。整体结构没有复杂的曲面造型，所有零件的建模逻辑均遵循机械加工的工艺要求，无论是3D打印制作还是小批量CNC加工都可快速实现，无需特殊的加工工艺，非常适合非专业加工条件下的个人DIY制作。
