DIY模拟赛车方向盘磁性换挡拨片结构

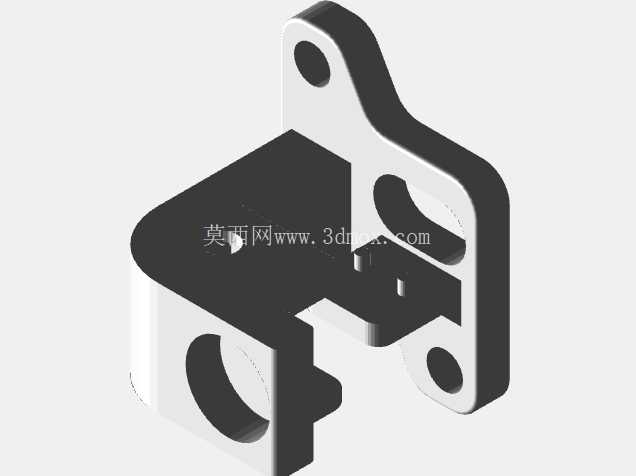

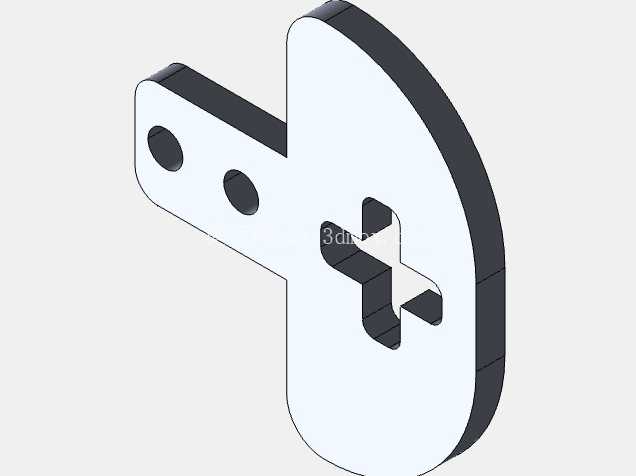

　　这款换挡拨片结构主要面向民用模拟赛车外设改装场景，适配多数市售常规尺寸模拟方向盘基座安装位，解决入门级模拟方向盘换挡手感松散、触发反馈模糊的常见痛点，为模拟驾驶爱好者提供低成本的手感升级方案。从结构设计逻辑来看，整体采用分体式模块化布局，拨片主体分为安装基座、触发组件、拨片操作臂三个核心部分，安装基座预留多组可调安装孔位，可适配不同孔距的方向盘基座固定需求，无需对原有方向盘结构做破坏性改造，用户可根据自身方向盘的安装面尺寸调整固定位置，安装边界覆盖市面主流200mm至320mm直径的模拟方向盘盘面。

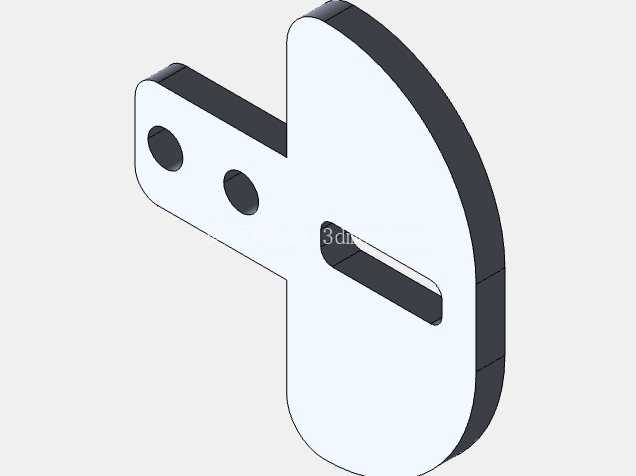

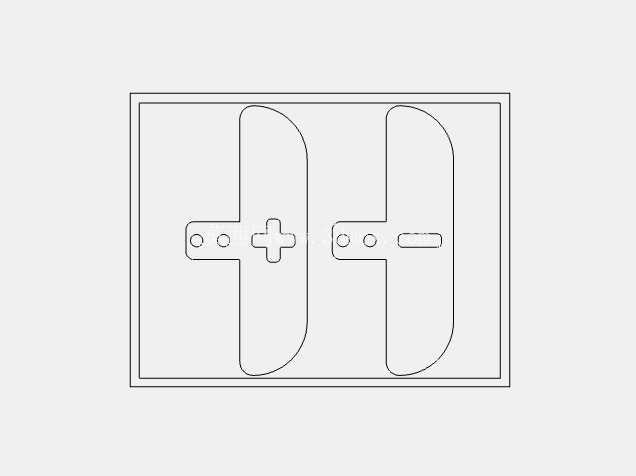

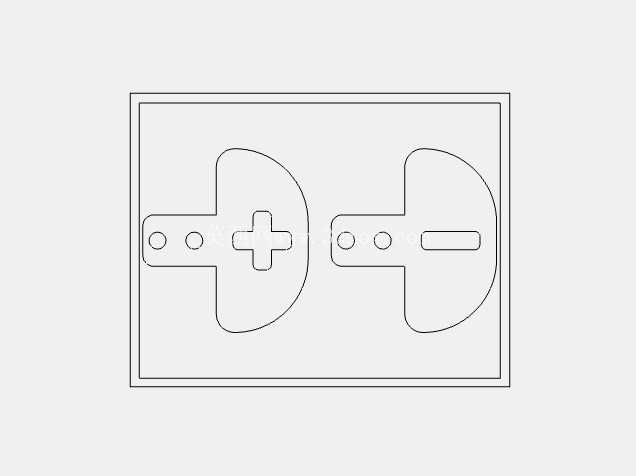

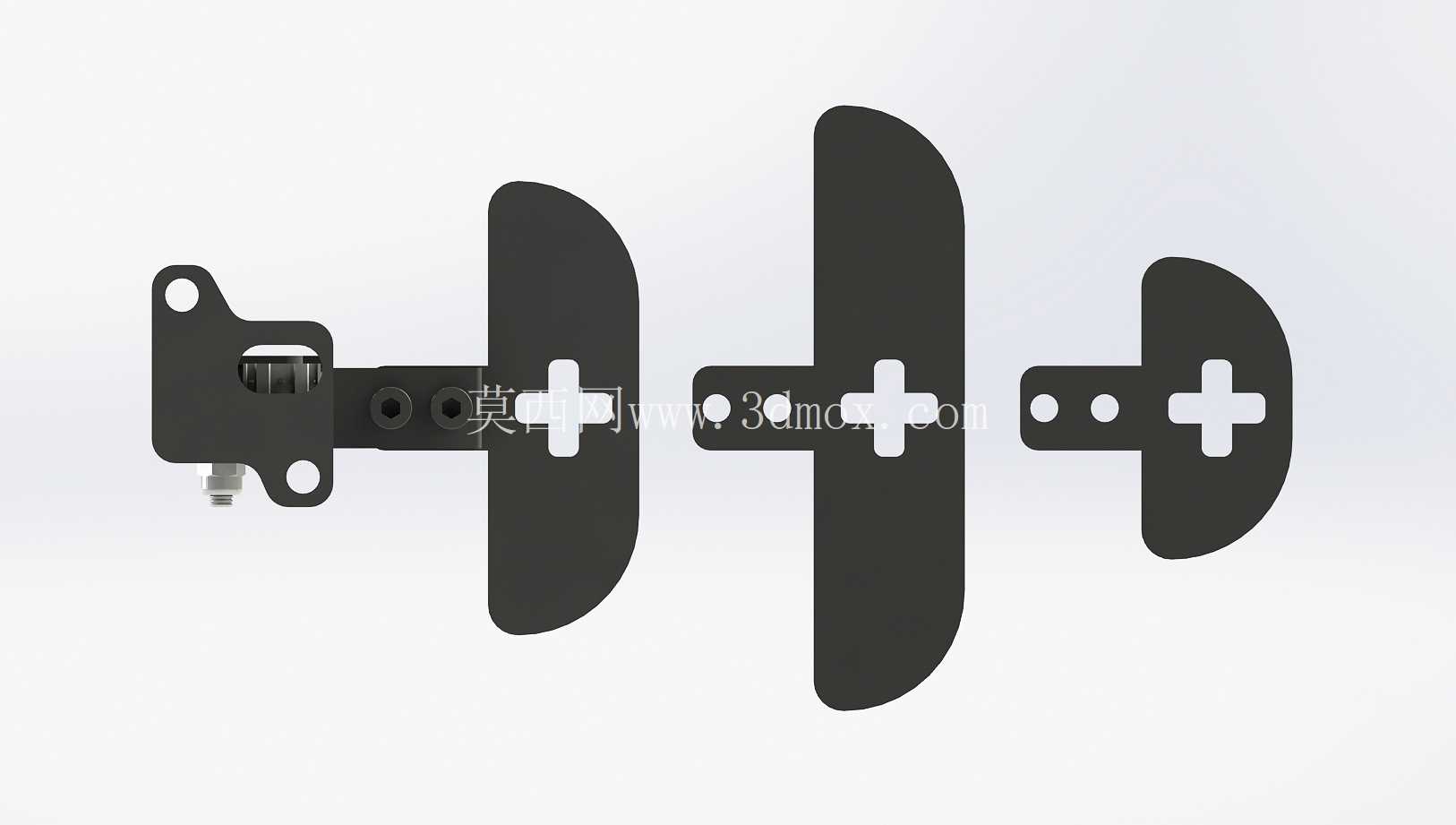

　　触发结构选用磁吸式复位方案，摒弃传统弹簧复位结构易出现的金属疲劳、复位卡顿问题，在拨片触发行程终点与复位初始位置分别设置磁吸定位点，拨片按压触发时会产生清晰的段落吸附反馈，松开后依靠磁吸力快速复位，全程无多余虚位，触发行程控制在8mm至12mm区间，既避免行程过短导致的误触发，也不会因行程过长影响换挡操作响应速度。拨片操作臂的外形贴合手指自然弯曲弧度，操作接触面做了圆弧过渡处理，长时间握持操作不会产生硌手的不适感，操作臂长度可根据用户手型大小与握持习惯做适配调整，支持用户通过更换不同长度的操作臂来调整拨片的力臂长度，进而调整按压力度——力臂越长按压力度越轻盈，力臂越短按压反馈越扎实，可覆盖不同用户的操作手感偏好。

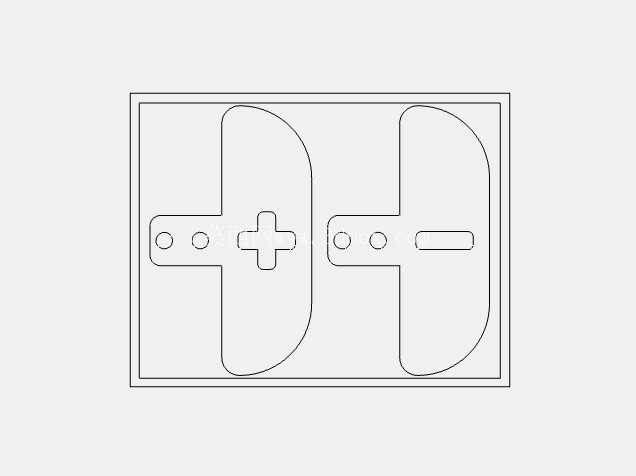

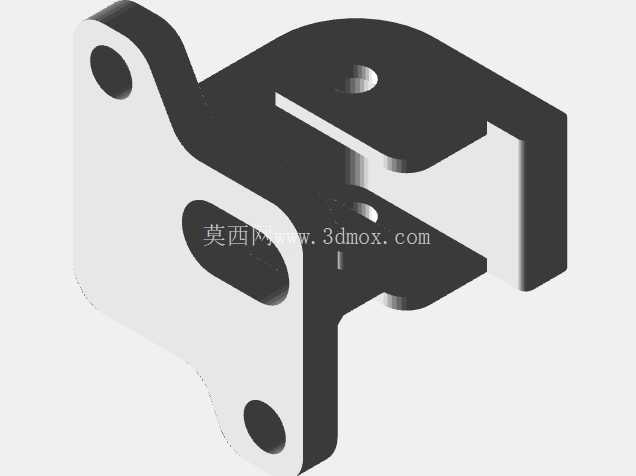

　　从加工适配性来看，整体结构的非标准受力件均可通过桌面级3D打印制作，受力关键部位可根据用户自身加工条件选择激光切割碳板、CNC加工铝合金等不同材质制作，不同材质对应的结构强度可满足不同使用强度的需求：日常休闲娱乐使用场景下，PLA材质3D打印件即可满足结构强度要求；高频训练使用场景下，可更换为碳纤维或铝合金材质的受力部件，避免长期高频操作出现结构磨损、形变。安装基座上集成了微动开关的固定卡槽，卡槽位置预留0.5mm至1mm的调整余量，用户可根据自身选用的微动开关型号微调触发位置，确保拨片按压到行程终点时刚好触发微动开关信号，避免出现空行程或者触发不到位的问题。

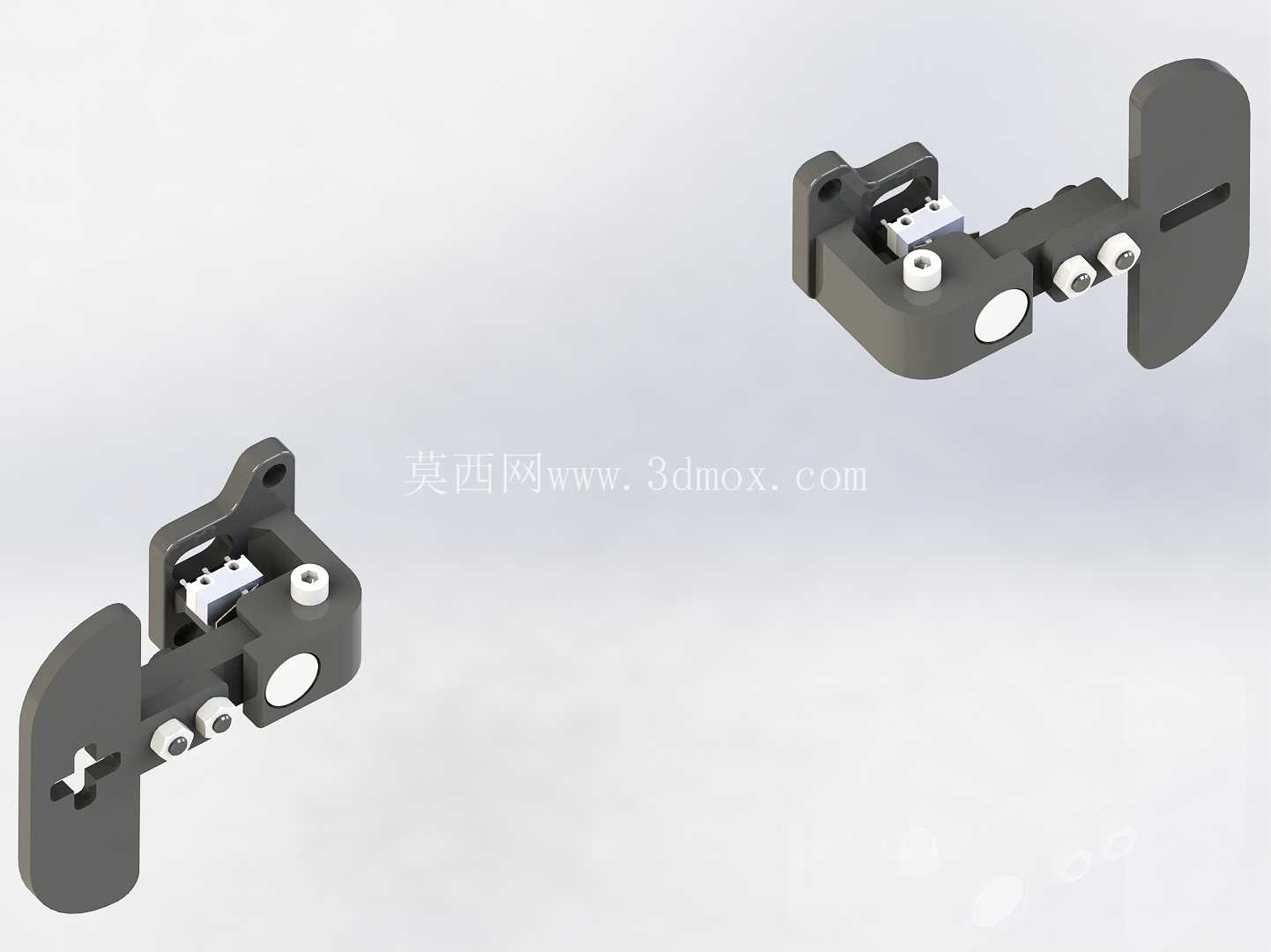

　　走线位置在基座侧面预留了专用走线槽，信号线缆可沿走线槽规整排布，不会干扰方向盘转动，也不会出现线缆缠绕、磨损的问题。从实际使用场景来看，这款拨片结构可适配各类模拟赛车游戏的换挡信号输入，无论是拉力赛场景下的频繁快速换挡，还是场地赛场景下的跟趾操作配合换挡，磁吸结构的快速响应特性都能跟上操作节奏，不会出现复位延迟导致的换挡错过时机问题。结构设计上充分考虑DIY用户的加工能力，所有零件均无复杂倒扣结构，3D打印时无需添加大量支撑即可完成制作，零件之间的连接采用标准紧固件，无需特殊定制连接件，用户可根据自身手头的紧固件规格微调对应安装孔的尺寸，降低DIY制作的门槛。拨片的整体外凸尺寸控制在35mm以内，安装后不会超出方向盘盘面的外轮廓，避免操作方向盘时误碰拨片，同时也不会遮挡方向盘上的功能按键。磁吸组件选用标准规格的圆形钕磁铁，磁铁嵌入安装位做沉孔处理，磁铁安装后与安装面齐平，不会出现凸起剐蹭的问题，磁铁的固定可采用过盈配合或者少量粘接剂固定，日常使用不会出现磁铁脱落移位的问题。两侧拨片采用对称式结构设计，左右拨片的零件通用率达到80%以上，制作时无需单独区分左右件的加工参数，减少加工时的参数调整工作量，降低制作出错的概率。
