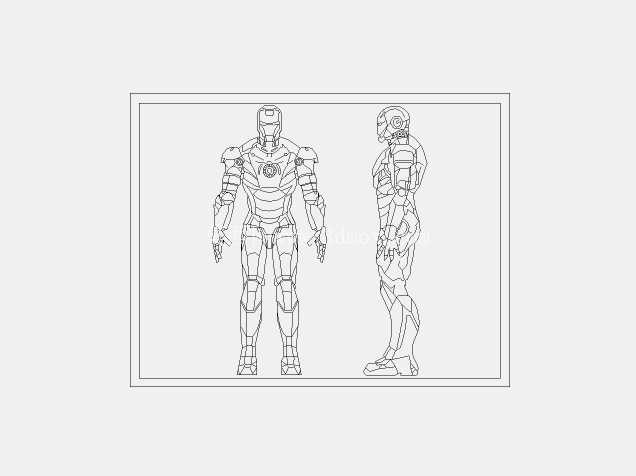

钢铁侠人形机甲正侧视结构线稿设计

　　这套人形装甲结构设计，最初的应用场景锚定在影视实体道具制作、主题乐园巡游机甲开发以及科幻IP周边衍生品的结构打样环节，区别于纯概念美术稿，这套线稿从一开始就兼顾了后续铸造开模的工艺可行性，所有外轮廓的分件逻辑都贴合砂型铸造、熔模精铸的脱模角度要求，没有出现无法拔模的倒扣结构，装甲分块的接缝位置也特意避开了结构应力集中区域，方便后续组装时的紧固件隐藏。从实际用途来看，这套结构稿可以直接作为装甲外壳铸造的母模参考，正侧双视图的轮廓对齐精度控制在0.2mm以内，能保证不同视角下的装甲造型还原度，避免后续实体制作时出现正面、侧面造型脱节的问题，不管是做1:1等身比例的可穿戴道具，还是做缩比例的收藏级摆件，都能直接基于这套线稿拆分各个装甲模块的铸造型腔。

　　设计思路上没有完全照搬影视设定的纯视觉化造型，而是给内部的穿戴预留了足够的安装边界，胸甲部分的内凹弧度预留了70mm的内部空间，足以容纳穿戴者的躯干以及内置的散热、灯光模组，肩甲的转动轴位置做了15度的外抬余量，不会限制穿戴者手臂的正常抬举动作，腿部装甲的膝部位置做了分段式的结构拆分，预留了30度的屈膝活动间隙，避免行走时装甲卡滞。外形尺寸方面，整套装甲按照1:1等身比例设计时总高度控制在1950mm，肩宽580mm，胸厚260mm，各个分块装甲的壁厚统一设定为3mm，既保证铸造后的外壳结构强度，又不会因为壁厚过大导致整体重量超标，手臂装甲的分段处预留了10mm的转动间隙，腕部位置特意做了收窄设计，方便后续安装可动的手部关节结构。

　　从铸造工艺适配的角度来说，所有装甲外表面的棱线都做了R0.5的圆角过渡，避免铸造时出现尖角浇不足的缺陷，装甲表面的凹陷细节深度控制在2mm以内，不需要额外做活块就能直接起模，头盔部分的结构特意沿中线做了对开分模，面罩部分单独拆分出一个独立模块，方便后续做可动开合结构，颈部的装甲环做了三层叠片结构，每一层之间预留2mm的转动间隙，能满足头部左右转动、上下俯仰的活动需求。

　　腰腹位置的装甲采用分段叠瓦式设计，每一段甲片都能随腰部的扭转做小幅度位移，不会因为整圈刚性结构限制躯干的活动范围，背部的装甲预留了200mm*150mm的平整安装面，方便后续挂载电池、控制模块等内置组件，脚部装甲的底部做了15mm的平底支撑面，保证站立时的稳定性，脚踝位置的装甲做了开口设计，预留了踝关节的前后活动余量，行走时不会出现装甲磕碰鞋底的问题。这套结构稿在设计时还考虑了后续的表面处理需求，所有装甲的外表面都没有设置难以打磨的深槽死角，铸造完成后可以直接进行打磨、喷漆、做旧等后续工序，分件的接缝位置都设置在造型的暗部区域，组装完成后接缝不会过于显眼，能最大程度保证外观的整体感。
