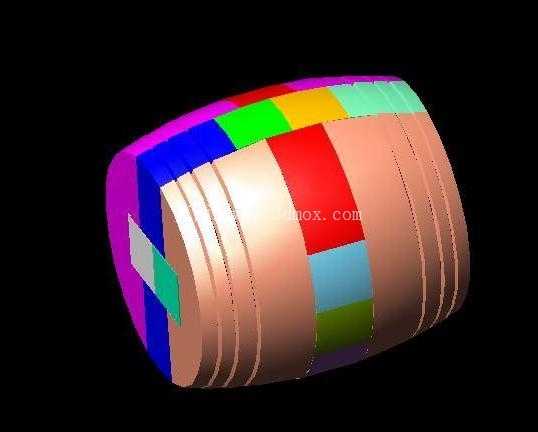

分层拼接式桶状益智拼装结构设计

这款分层拼接的桶状拼装结构，最初的设计出发点是为结构原理演示、益智拼装教具开发提供可落地的实体参考，在工业科普展项、青少年机械启蒙教具、空间逻辑训练道具领域都有明确的应用场景。不同于传统一体式木桶的成型逻辑，整个构件被拆分为多层独立的拼接单元，每一层的分块都做了错位咬合设计，单块零件的轮廓既适配桶身的圆弧曲面，又能通过相邻层块的卡位实现无紧固件的组合装配，拼装完成后可形成完整的封闭桶状外形，不会出现松散脱落的问题。

从实际用途来看，这套结构除了作为益智拼装道具使用，也可作为异形曲面拼接装配的教学案例，帮助结构设计从业者理解分层错位咬合的设计逻辑，尤其是在做无紧固件快拆结构、曲面拼接构件的设计时，这种分块思路可以直接复用。比如在一些需要快速拆装的曲面防护外壳、模块化展示道具设计中，就可以参考这种分层错位的分块方式，避免额外增加卡扣、螺丝等连接件，简化装配流程的同时保证外形的整体性。

在功能特性上，每一块拼接零件都做了等曲率的曲面适配，桶身外表面的圆弧过渡连续无台阶，拼装到位后相邻零件的拼缝控制在0.1mm以内，不会出现明显的错位凸起。零件的拼接面做了微小的斜度导向，装配时可以顺着导向面滑入卡位，不需要额外施加过大的按压力，拆解时也可以按照特定的顺序逐块取出，整个拆装过程可以直观展示曲面构件的空间拼接逻辑，非常适合用动画演示装配路径，也能让使用者在实操过程中理解空间结构的配合关系。

设计思路上，没有采用传统木桶的直条板拼接方式，而是选择了环向分层+层内分块的组合拆分逻辑，每一层的分块接缝都和上下层的接缝完全错开，避免出现通缝导致结构强度下降。每一块零件的壁厚都做了均匀化处理，最小壁厚控制在2mm，既满足3D打印的成型要求，也能保证零件拼装后的整体刚性，不会因为壁厚过薄出现受力变形的问题。零件的所有拼接配合面都做了0.2mm的间隙预留，适配不同加工工艺的精度误差，不管是3D打印制作手板，还是通过铸造工艺批量生产金属材质的拼装件，都能顺利完成装配，不会出现过盈卡滞或者间隙过大松动的问题。

从外形尺寸与安装边界来看，拼装完成后的整体为卧式圆柱形态，桶身直径与长度的比例控制在1:1.2左右，整体尺寸适配常规的桌面展示场景，不需要额外的安装固定结构，放置在平面上即可稳定摆放。单块零件的最大轮廓尺寸不超过整体直径的1/3，拆分后的零件可以紧凑收纳在体积仅为整体外形1/4的包装盒内，大幅降低收纳和运输的空间占用。需要注意的是，因为零件采用错位咬合的设计，装配时需要按照从一端到另一端的顺序逐层拼接，不能随意打乱顺序装配，否则会出现最后一块零件无法装入的问题，这也是这套结构作为益智道具的核心设计点——需要使用者通过观察零件的卡位特征，推理出正确的装配顺序，完成空间逻辑的训练。如果是用于工业领域的曲面外壳设计参考，可以根据实际的安装空间调整整体直径和长度比例，分块的数量也可以根据尺寸大小做对应增减，只要保持分层错位的咬合逻辑，就能保证装配后的结构稳定性和外形整体性。
