集成式Arduino电子实验开发套件结构

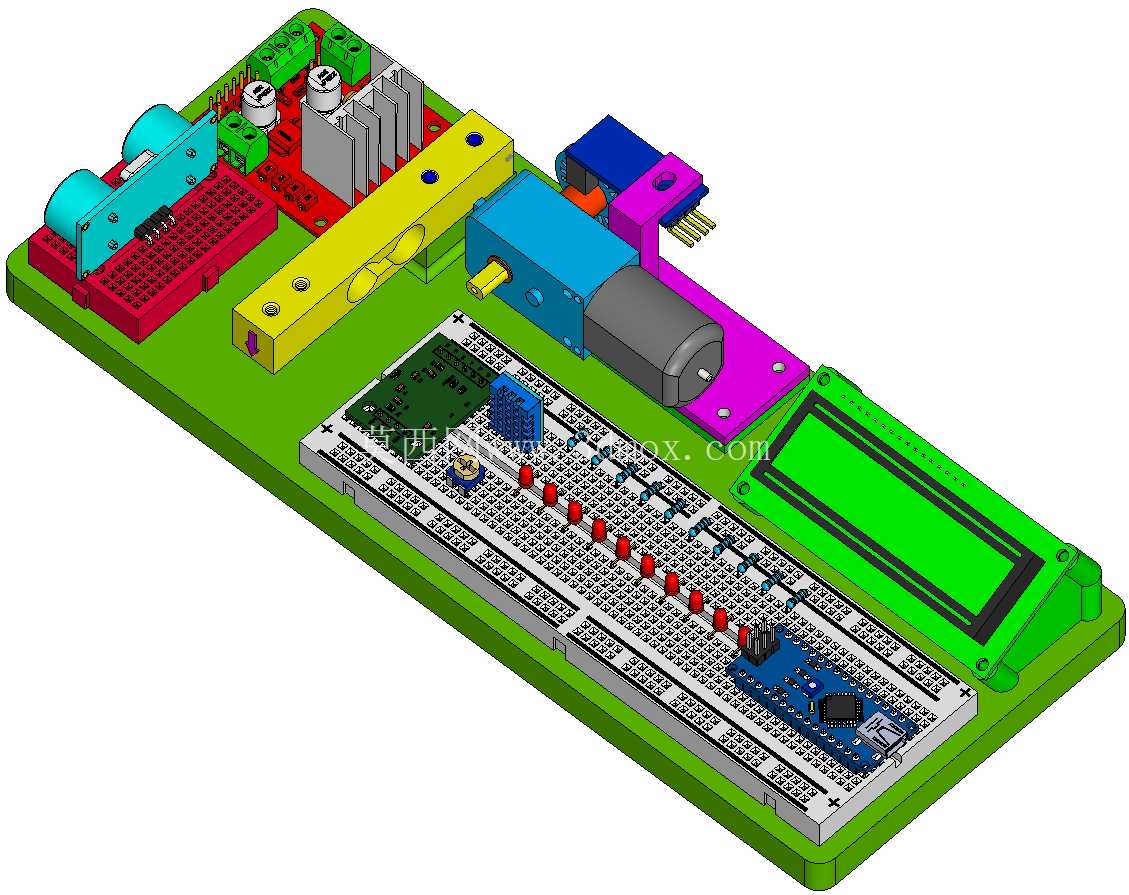

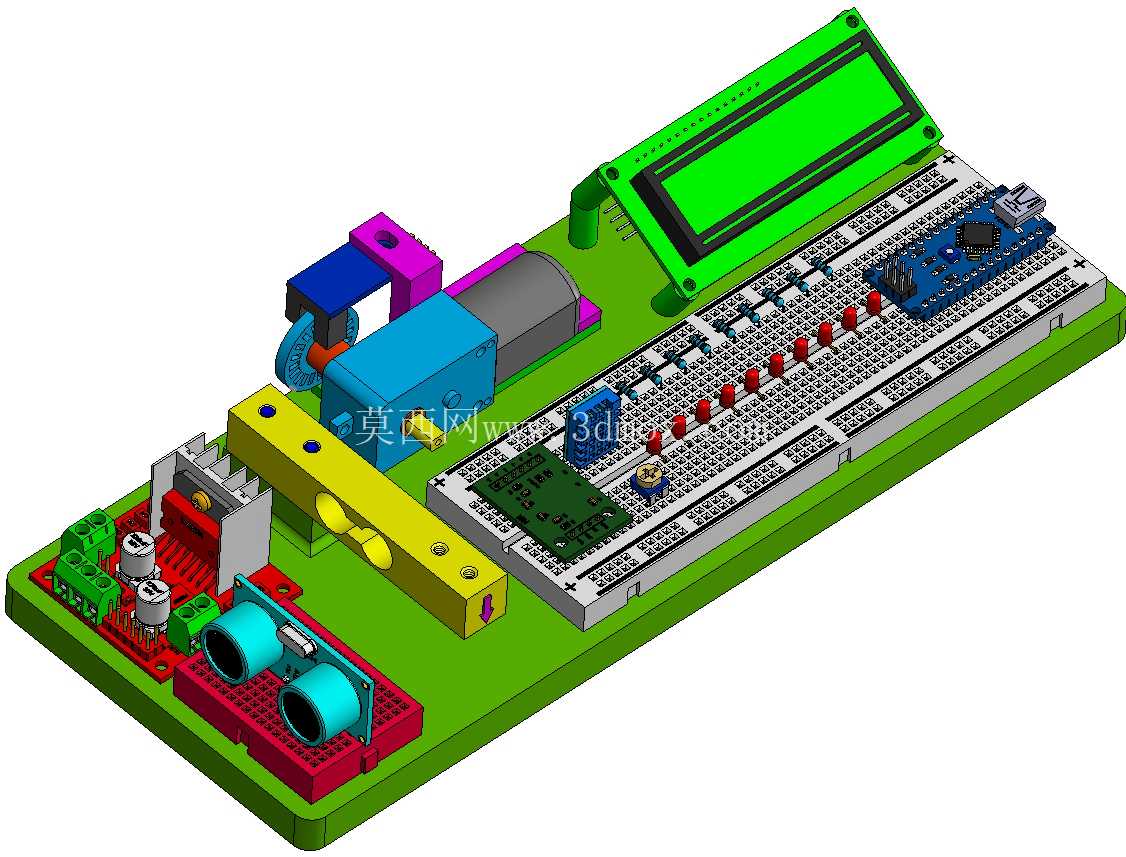

这套集成式Arduino开发实验套件的三维结构，完全围绕电子原型开发的实际操作场景搭建，核心底板采用一体化成型的绝缘基座设计，所有功能模块的安装位都提前做了定位预留，不需要使用者额外打孔或者做结构改造，拿到手就能直接完成模块的插接固定。日常做嵌入式开发、传感器验证、小型控制电路原型测试的时候，这套结构能把零散的电子元件全部规整到同一基座上，避免实验过程中导线拉扯导致的元件移位、接触不良问题，不管是高校电子类专业的课程实验、创客团队的原型验证，还是小型嵌入式项目的前期功能调试，都能直接适配使用场景。

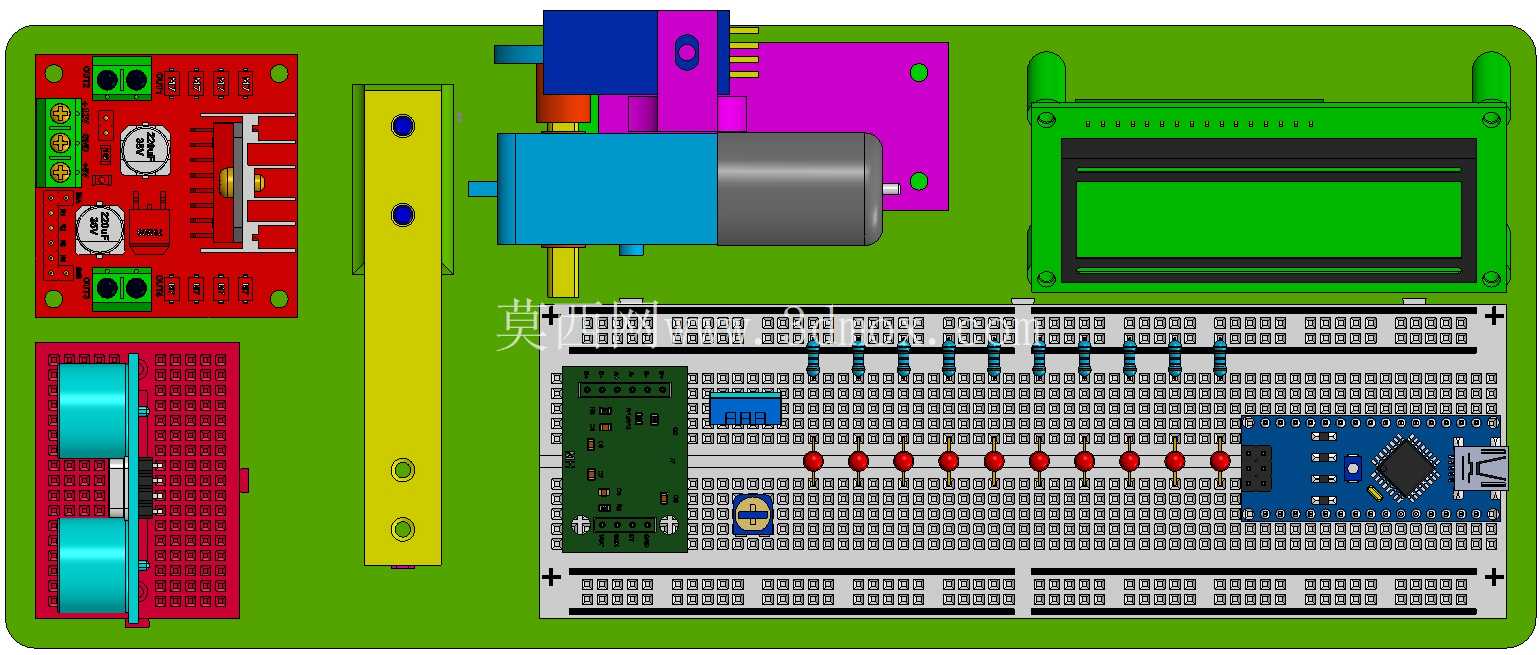

从功能布局来看，基座上半部分预留了标准1602字符液晶显示屏的倾斜安装位，屏幕安装角度做了15度的仰角设计，使用者坐在实验台前操作时，视线刚好能和屏幕垂直，不用低头或者侧身就能清晰读取屏幕显示的参数数据，屏幕下方的固定位做了卡扣式结构，不需要螺丝就能完成屏幕的固定，后期更换不同尺寸的显示屏时，只需要调整卡扣的位置就能适配，不用重新加工底板。屏幕旁边的区域是标准Arduino控制板的安装位，控制板的固定孔位完全对齐Uno、Nano等主流型号的安装尺寸，控制板的USB接口、外接电源接口位置都做了镂空处理，插接下载线、电源线的时候不会被底板挡住，接口周围预留了10mm的操作空间，手指插拔接头的时候不会碰到周边的其他元件。

基座中间的核心区域是两块拼接式无焊面包板的安装槽，面包板嵌入槽内之后表面和基座平面齐平，插接杜邦线、电子元件的时候不会因为面包板晃动导致引脚弯折，面包板两侧预留了电源总线的走线槽，外接5V、3.3V电源的时候可以直接把电源线埋在槽内，避免导线杂乱缠绕在实验台面上。面包板周边的安装位做了模块化分区，左侧预留了超声波传感器、红外测距传感器的固定座，固定座的开孔刚好匹配常见传感器的安装孔距，传感器插接之后探头方向正对基座外侧，不会被周边元件遮挡检测路径；旁边的区域是直流电机、舵机的驱动模块安装位，驱动模块和电机输出接口之间的走线距离控制在50mm以内，能减少导线长度带来的信号衰减，电机安装位还做了减震垫的预留槽，电机运转的时候产生的震动不会传导到底板上，避免震动导致面包板上的元件松脱。

基座左下角的区域是电源输入模块的安装位，集成了直流电源插座、电源开关、接线端子的固定结构，电源输入端和各个功能模块的供电引脚之间预留了覆铜走线的空间，做实物加工的时候可以直接在底板内嵌铜箔完成电源布线，不用额外飞线连接。整个基座的外形尺寸控制在300mm×200mm×45mm的范围内，底部四个角做了防滑橡胶垫的安装槽，放置在实验台面上的时候不会滑动，基座侧边预留了M3的螺丝孔位，如果需要把整套实验套件固定在实训台架或者设备外壳上，直接用螺丝就能完成固定，不需要额外加装固定支架。

设计这套结构的时候，完全是从日常做电子实验的实际痛点出发，之前做原型验证的时候，零散的元件堆在桌面上，经常出现导线碰掉、传感器移位、屏幕被碰歪的问题，每次调试都要花大量时间整理线路。这套结构把所有常用的实验模块都做了定位设计，各个模块之间的走线距离都做了优化，既不会因为距离太远导致导线杂乱，也不会因为距离太近导致元件之间互相干扰。比如超声波传感器的安装位和舵机安装位之间留了30mm的间距，舵机转动的时候不会碰到传感器的探头；显示屏的安装位和面包板之间留了20mm的操作空间，插拔面包板上的元件的时候不会碰到屏幕。另外所有安装位的固定结构都做了圆角处理，没有尖锐的边角，日常操作的时候不会划伤手或者划破导线的绝缘层，结构的壁厚统一设置为2mm，既保证了整体的结构强度，拿取的时候不会因为受力导致底板变形，也不会因为壁厚过大增加整体的重量，整套结构拿取移动的时候非常方便，适合在不同的实验场地之间转移使用。
