奥斯陆特色艺术井盖三维结构设计

市政道路排水系统的井口覆盖构件，长期以来都以功能性为核心设计导向，多数产品仅满足承重、封闭井口的基础要求，而这款带有奥斯陆地域文化特征的井盖设计，在满足工程使用需求的基础上，融入了在地文化符号的表达，为市政公共设施的人文属性落地提供了可参考的结构方案。从实际安装场景来看，这类井盖主要应用于城市人行道、非机动车道以及景观步道的排水检查井、通讯管线检查井井口，相比常规的球墨铸铁平篦式井盖，带浮雕纹理的盘面设计能够在雨天增加行人鞋底与井盖表面的摩擦力，降低湿滑路面行人踩踏打滑的风险，同时盘面的文化纹样也能成为城市公共空间的细节景观元素，避免千篇一律的灰色井盖破坏街区整体风貌。

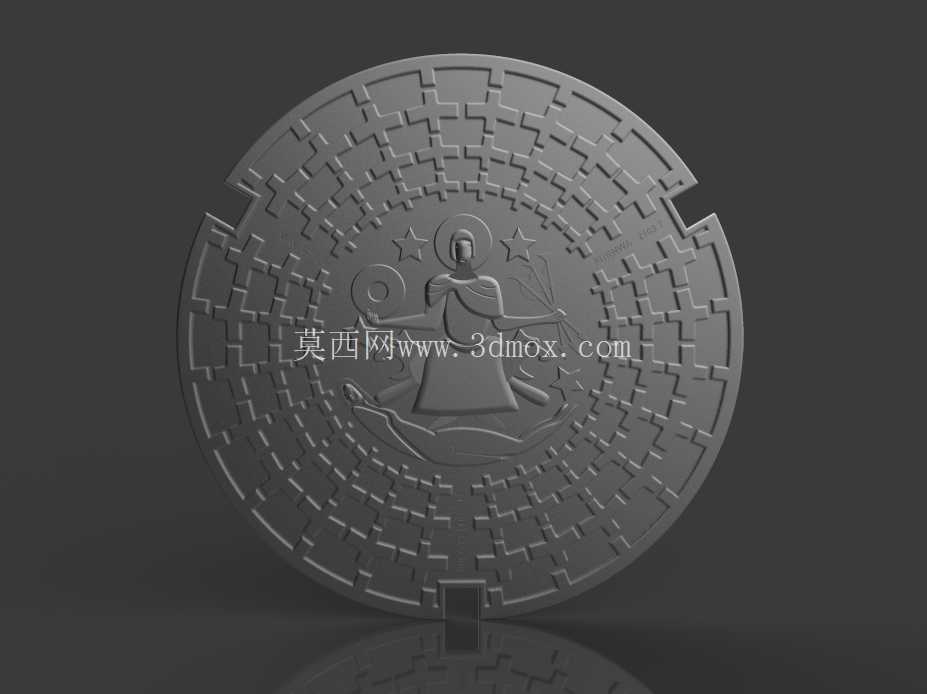

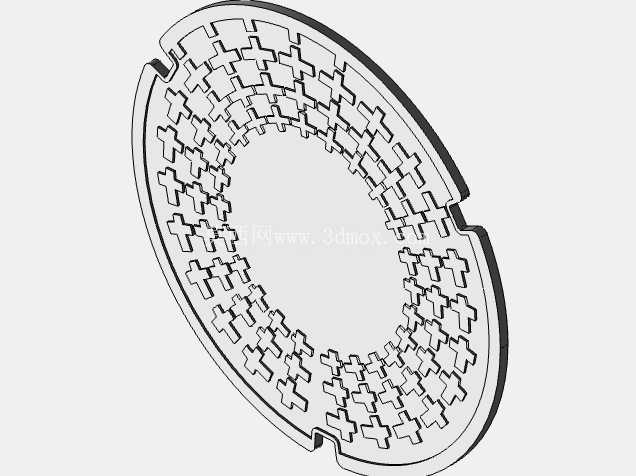

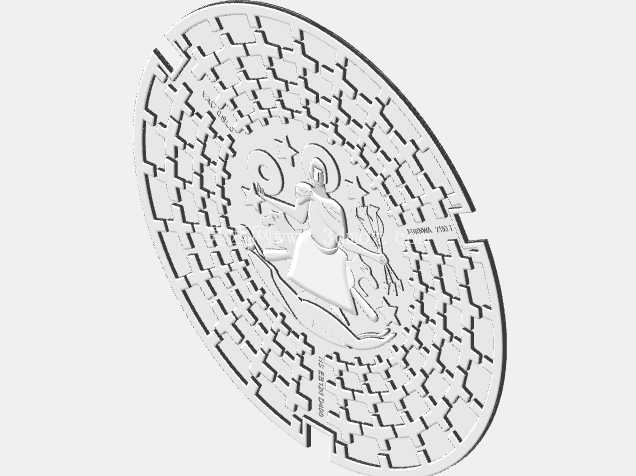

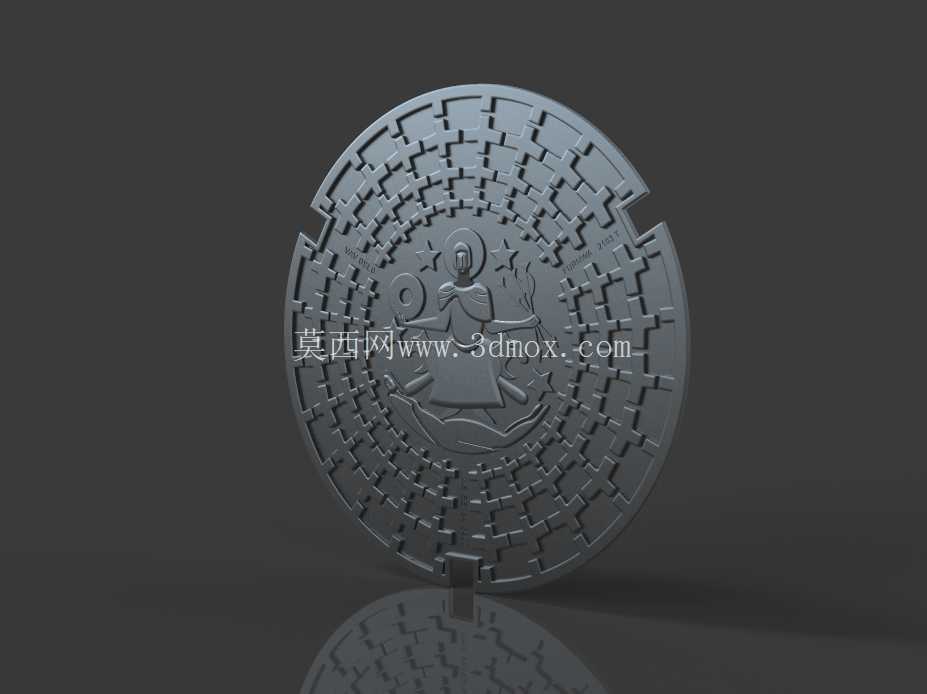

从结构设计维度拆解，这款井盖的有效覆盖直径为620毫米，整体盘面厚度为12毫米，这个尺寸参数匹配国内多数城市市政检查井的通用井口安装边界，常规检查井的井圈内径多为600-650毫米区间，该尺寸的井盖可以直接适配现有标准井圈，不需要对井口结构做额外改造，能够降低老旧街区井盖更换的施工成本。盘面的浮雕纹样采用分层凸起设计，中心区域的人物形象凸起高度略高于外围的迷宫式纹理，这种高低差设计一方面能够让纹样的视觉层次更清晰，另一方面凸起的纹理棱边可以在车轮碾压时提供额外的咬合阻力，避免非机动车经过时出现侧滑风险。值得注意的是，井盖边缘设计了三个对称分布的缺口结构，这个结构并非装饰元素，而是为安装、检修时的撬棍作业预留的受力点位，常规圆形井盖需要撬动边缘缝隙才能抬起，预留专用缺口后，检修人员可以直接将撬棍卡入缺口发力，大幅降低井盖开启的操作难度，同时缺口位置做了圆弧过渡处理，避免应力集中导致缺口处受外力冲击出现开裂。

从铸造工艺实现的角度来看，这款井盖的盘面纹理采用等壁厚设计，所有浮雕凸起位置的背面都对应做了加厚处理，避免铸造过程中出现厚薄不均导致的冷却变形，同时也能保证盘面各个位置的承重能力一致，不会因为纹理雕刻导致局部结构强度下降。盘面的迷宫式纹理采用连续的折线结构，没有出现锐角尖角的设计，所有纹理的转角处都做了R2左右的圆角过渡，这种设计一方面能够避免铸造时尖角位置出现浇铸不足、砂眼等缺陷，另一方面也能减少日常使用过程中尖角处的应力集中，降低重型车辆碾压后出现纹理崩裂的概率。井盖背面设计有交叉分布的加强筋结构，加强筋高度为30毫米，厚度为8毫米，呈米字形分布在盘面背面，这种加强筋布局相比传统的井字形加强筋，能够将盘面承受的竖向荷载更均匀地传递到井圈支撑面，避免局部荷载过大导致盘面变形。

在实际选型应用中，这类带文化属性的井盖多用于历史文化街区、滨水景观带、城市核心商圈的步行区域，相比普通灰铁井盖，其盘面的防滑性能更优，12毫米的盘面厚度配合背面加强筋结构，能够满足非机动车道5吨以下的轮压荷载要求，完全覆盖步行区域、非机动车通行区域的使用需求。设计过程中需要特别注意纹理的深度控制，这款井盖的纹理凸起高度控制在3毫米以内，既保证了纹样的辨识度，又不会因为纹理过深导致泥沙、杂物在纹理缝隙中堆积，降低后期环卫清扫的难度。井盖与井圈的配合面设计了5毫米宽的密封胶条安装槽，安装时嵌入三元乙丙橡胶条，能够减少车辆碾压时井盖与井圈碰撞产生的异响，同时也能避免路面雨水携带泥沙从井盖缝隙流入井内，减少井内淤积的清理频次。

从三维建模的实现逻辑来看，这类艺术井盖的建模不能只做表面纹理的贴图处理，需要将所有浮雕结构做实体化建模，尤其是纹理与盘面衔接的圆角位置、边缘缺口的应力释放结构、背面加强筋的拔模角度，都需要按照铸造工艺的要求做参数化设置，比如所有垂直于拔模方向的面都设置1:20的拔模斜度，避免模具脱模时出现刮砂缺陷，纹理的凸起部分做0.5毫米的工艺补正量，抵消铸造冷却过程中的收缩变形，保证最终成品的纹样清晰度。很多初入行的建模人员做这类艺术井盖时，容易只关注表面视觉效果，忽略安装配合尺寸、工艺结构的合理性，导致建出来的模型无法直接用于铸造生产，这款模型的结构设计就很好平衡了艺术表达与工程实用性的关系，所有结构细节都对应实际生产、安装、使用环节的需求，没有冗余的装饰结构，也没有为了视觉效果牺牲结构强度与工艺可行性。
