小型单刀双掷杠杆式微动开关结构设计

这类小型杠杆式微动开关，在消费电子、小型自动化设备、3D打印机、玩具模型、智能家居产品里的出镜率极高，但凡需要做位置限位、动作触发、通断信号反馈的紧凑安装场景，基本都能看到它的身影。不同于大电流的工业行程开关，这款2A规格的SPDT微动开关走的是小尺寸、轻触发力的路线，额定适配125V交流工况下的小电流通断，刚好覆盖绝大多数低压控制回路的信号通断需求，不会因为开关体积过大挤占设备内部的宝贵安装空间。

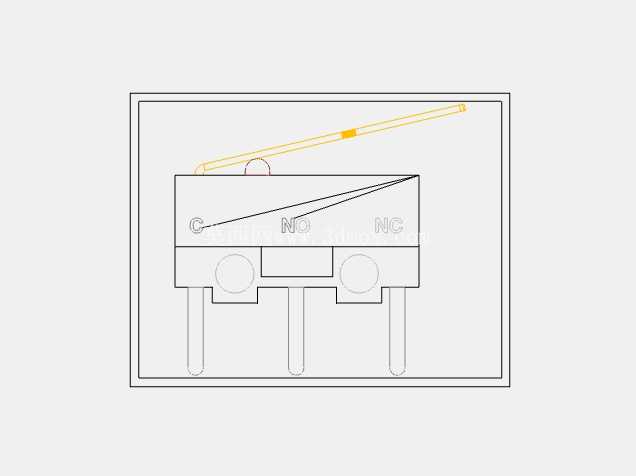

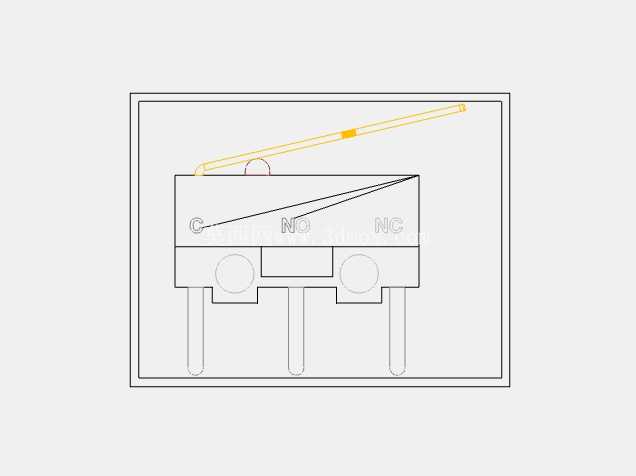

从实际使用的角度看，它的三个引脚分别对应公共端C、常开端NO、常闭端NC，单刀双掷的结构可以同时实现一路接通、一路断开的信号输出，不用额外搭配继电器做触点转换，在做限位触发的时候，既能给主控发送到位信号，也能直接切断执行机构的供电回路，减少控制回路的元件数量。杠杆式的触发臂比直按式的微动开关拥有更长的触发行程，不需要撞块精准按压开关本体的触发点，只要触碰到伸出的杠杆臂，在杠杆的行程范围内就能完成触点切换，对安装位置的公差容忍度更高，很适合用在小型设备的开门检测、滑块限位、按键触发这类对安装精度要求不算极端苛刻的场景。

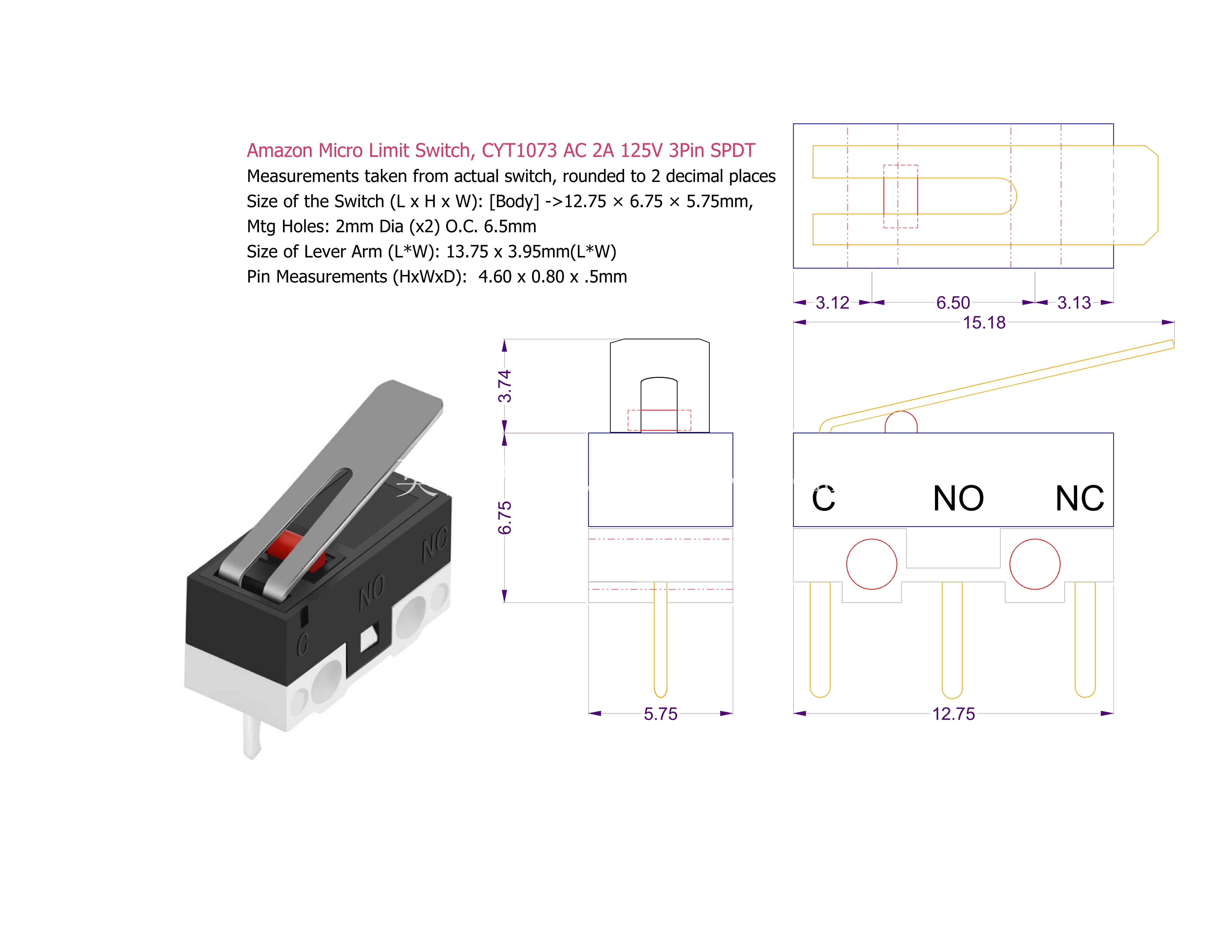

做结构设计的时候，首先要卡准它的安装边界，本体的长宽高尺寸控制在12.75mm×6.75mm×5.75mm，两个安装孔的直径是2mm，孔中心距6.5mm，布局的时候要给引脚预留足够的焊盘或者接线空间，三个引脚的排布间距是固定的，做PCB封装的时候要注意引脚的伸出长度是3.5mm左右，避免引脚顶到壳体或者其他元件。杠杆臂的总长度是13.75mm，宽度3.95mm，触发端的厚度只有0.3mm，设计触发撞块的时候要避开杠杆臂的转轴位置，尽量压在杠杆臂的外端，这样触发力最小，也不会因为长期按压损坏杠杆的转轴结构，杠杆的触发行程大概在1.5mm左右，设计撞块的移动行程的时候要留够0.5mm左右的超程，避免因为零件公差导致开关无法可靠触发，同时超程不能超过2mm，不然会压坏开关内部的触点弹簧结构。

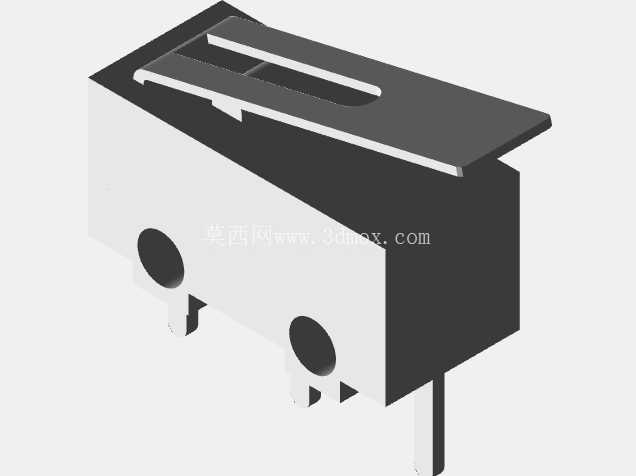

建模的时候要注意还原开关的实际装配间隙，本体的上下壳是卡扣配合的，侧面的触发按钮和壳体之间要留0.1mm左右的活动间隙，杠杆臂和内部触发按钮的接触位置要做对应的限位结构，避免杠杆臂左右窜动。引脚的尺寸是4.6mm长、0.8mm宽、0.5mm厚，做PCB封装的时候焊盘要比引脚单边大0.3mm左右，方便波峰焊或者手工焊接的时候上锡。开关内部的触点是银合金材质，建模的时候不用还原内部的弹簧和触点细节，只要保证外部的安装尺寸、触发位置、引脚排布和实物完全一致，就能满足结构干涉检查、安装位验证的需求，毕竟做设备结构设计的时候，这类外购标准件不需要出内部加工图纸，只要外部接口尺寸准确，就能保证后续采购的实物可以顺利装配。

实际选型应用的时候还要注意，这款开关的触发力大概在50g左右，不要用在需要大触发力的重载场景，比如重型设备的硬限位就不适合，很容易被撞坏，它更适合轻载的信号触发场景，比如打印机的墨盒到位检测、玩具的碰撞触发、机箱的开门检测、小型舵机的限位保护这类场景。安装的时候尽量用M2的螺丝穿过安装孔固定，不要用胶粘的方式，不然长期使用后胶层老化移位，会导致触发位置偏移，出现信号误触发或者不触发的问题。接线的时候要注意三个引脚的定义，不要把常开端和常闭端接反，不然会出现逻辑反向的问题，比如本来应该到位停止的机构，变成到位启动，容易引发设备故障。另外开关的本体是阻燃塑料材质，建模的时候可以给外壳赋予哑光黑色塑料的材质，杠杆臂用金属不锈钢材质，引脚用镀锡铜的材质，渲染出来的效果和实物基本一致，做方案演示的时候可以直接用，不需要再额外调整外观。
