20mm规格铁路枢轴连接构件

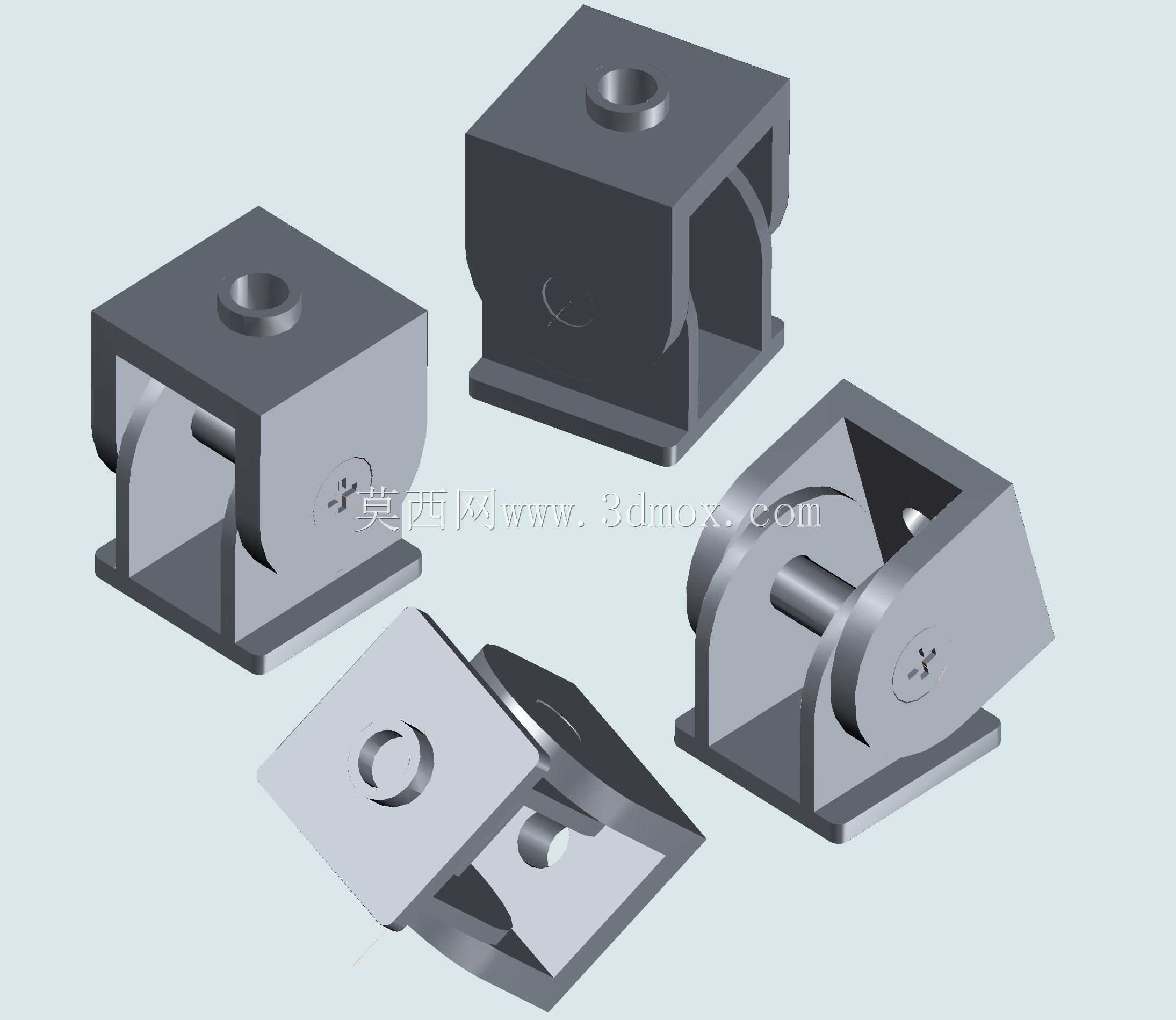

　　在非标自动化机架搭建、小型遥控载具结构组装以及轻型工装夹具的铰接部位设计中，小规格枢轴连接件的选型与适配一直是结构工程师需要反复核对的细节，尤其是采用20系列铝型材作为主体框架的场景里，常规市售枢轴件往往存在安装孔位不匹配、铰接间隙过大、端面贴合度不足的问题，很容易导致组装后结构出现旷量，长期往复转动下出现松脱偏移。这款20mm规格的枢轴构件，正是针对20系列铝型材的安装边界做了适配优化，主体采用方块式基座设计，基座端面预留的沉孔与铝型材端面的T型槽安装位完全对齐，不需要额外做打孔攻丝处理，直接使用标准T型螺栓就可以完成基座与型材端面的固定，单基座的外形尺寸刚好匹配20mm铝型材的端面轮廓，安装后不会突出型材侧边，不会占用额外的外围安装空间，适合对结构紧凑度有要求的轻型机架、小型载具铰接部位使用。

　　从功能特性来看，这款枢轴构件的核心作用是实现两个相邻铝型材构件之间的0-180度范围内的铰接转动，基座内侧的弧形让位槽做了精确的弧度计算，当两个连接构件转动到最大开合角度时，型材侧边不会与枢轴基座发生硬干涉，不需要额外在型材端部做倒角避让处理，能减少现场加工的工序量。枢轴的转轴部分采用一体化的凸轴设计，与基座本体的连接位置做了加强过渡，避免反复转动过程中转轴根部出现应力断裂，转轴的直径经过反复校核，既能够满足轻型结构的承重需求，又不会因为轴径过大导致转动阻尼过高，手动调整角度时不需要借助额外工具就可以完成对位。

　　在实际的设计适配过程中，这款枢轴构件可以直接套用在20系列铝型材搭建的遥控飞机CG夹具上，作为夹具开合部位的铰接连接件，也可以用在小型自动化设备的检修门铰接位、轻型物料架的活动挡板连接位，甚至可以适配小型教学实验装置的活动结构连接。设计过程中特意简化了多余的结构特征，去掉了非必要的装饰性倒角与冗余凸台，整个构件的外形规整，不管是采用3D打印做小批量样件验证，还是采用机加工方式做金属件加工，都能够快速完成生产，不需要复杂的工装夹具。安装边界方面，这款枢轴的两个对接基座分别固定在两根待连接的20mm铝型材端面上，安装完成后铰接点的转动中心与型材端面的中心重合，转动过程中两根型材的侧边运动轨迹完全在预设的让位空间内，不会出现卡滞。

　　构件侧面预留的十字槽位可以用来加装紧定螺钉，在调整到需要的角度后可以直接锁死转轴，实现固定角度的支撑，不需要额外加装角度固定件，能进一步减少整体结构的零件数量。从结构强度的角度考量，基座的壁厚做了均匀化处理，所有转角位置都设置了合理的工艺圆角，既避免了3D打印过程中出现应力集中导致的翘曲变形，也能保证金属机加工时的刀具走刀顺畅，不会出现锐角崩边的问题。转轴与轴孔的配合间隙控制在合理范围内，既保证转动过程的顺滑度，又不会因为间隙过大导致铰接部位出现晃动，组装时只需要将两个带轴的基座与带孔的基座对位压合就可以完成装配，不需要额外的连接销或者紧固件，装配效率相比传统的分体式枢轴结构有明显提升。在实际的项目应用中，这类小规格枢轴往往是容易被忽略的小零件，但却直接影响整个活动结构的使用体验，很多轻型设备的活动部位出现松动、卡滞问题，往往都是因为枢轴件的安装尺寸不匹配、配合间隙不合理导致的，这款适配20mm铝型材的枢轴构件，从安装尺寸到配合公差都完全匹配20系列型材的使用场景，能够直接调用到对应的三维装配体中，不需要反复调整孔位与轮廓尺寸，能大幅缩短结构设计阶段的零件建模与适配时间。
