玩具曲柄轴内置传动齿轮结构设计

这款齿轮主要适配小型玩具曲柄轴的内部传动场景，作为曲柄联动结构里的核心动力传递零件，承担着把曲柄输入的往复扭矩转化为定比旋转输出的作用，日常在发条玩具、手动曲柄驱动的小型益智玩具里十分常见，这类应用场景对零件的传动顺滑度、安装适配性要求远高于重载工业齿轮，不需要承受大扭矩冲击，但要保证长期反复转动下无卡滞、无跳齿问题。

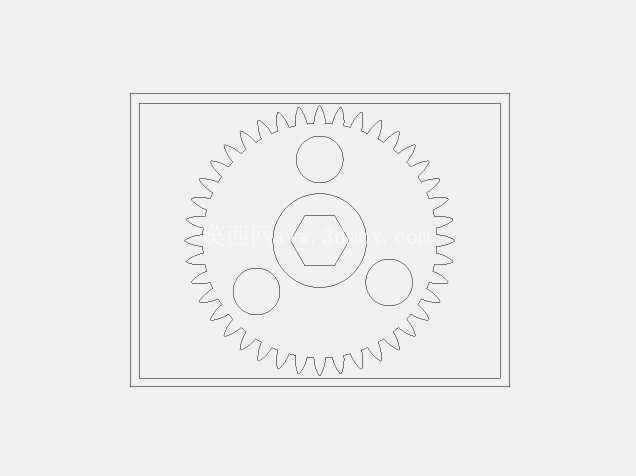

从结构设计来看，齿轮采用直齿齿形设计，齿顶圆、齿根圆的参数完全匹配小型玩具传动的模数要求，齿侧间隙预留了0.02mm的装配公差，既可以避免注塑成型后的收缩变形导致齿面啮合过紧，也不会因为间隙过大出现转动空程，影响曲柄操作的手感。齿轮中心设计了内六角形的安装孔，这个结构是和曲柄轴的六角输出端直接配合的，相比圆形孔加销钉的固定方式，六角配合不需要额外的紧固件，装配时直接压入即可完成周向固定，能大幅降低玩具组装的工序成本，六角孔的对边尺寸公差控制在H7级别，压入后不会出现和轴之间的相对转动，保证动力传递无损耗。

除了中心的安装孔，齿轮端面上还均匀分布了三个圆形的减重孔，这三个孔的位置经过动平衡校核，均匀分布在分度圆内侧的环形区域，既可以减少注塑材料的用量，降低零件自重，也能避免齿轮高速转动时出现偏重抖动的问题，同时三个孔也可以作为装配时的定位孔，方便自动化产线的机械手抓取定位，提升组装效率。齿轮的端面没有额外的凸台或者加强筋，整体为薄型盘状结构，厚度刚好匹配玩具曲柄轴舱的内部安装空间，不会和舱体内壁、相邻的传动零件发生运动干涉。

在安装边界上，齿轮的齿顶圆直径完全适配曲柄轴舱的内部避让空间，装配后齿顶和舱体内壁之间预留了0.5mm的安全间隙，即使齿轮在转动过程中出现微小的轴向窜动，也不会和内壁发生摩擦。齿轮的轴向定位依靠舱体两侧的卡槽完成，不需要额外的轴用挡圈，零件本身的厚度公差控制在±0.03mm，装配后轴向窜动量小于0.1mm，既保证转动灵活，也不会出现轴向窜动导致的齿面啮合偏移。

从实际使用的角度出发，这类齿轮一般采用POM或者ABS塑料注塑成型，设计时已经考虑了注塑成型的拔模斜度，齿面、孔壁的拔模斜度设置为1°，既方便模具脱模，也不会影响零件的装配精度。齿面的粗糙度要求达到Ra1.6，保证啮合时的顺滑度，减少转动过程中的噪音，毕竟玩具类产品对操作时的异响控制有较高要求，过大的啮合噪音会直接影响产品的使用体验。

在传动匹配上，这款齿轮的齿数设计可以和相邻的小模数齿轮形成稳定的传动比，配合曲柄的输入行程，刚好可以把手动转动曲柄的扭矩转化为后端执行机构需要的转速，比如在曲柄驱动的玩具小车、发条八音盒这类产品里，这个齿轮作为中间传动轮，既可以传递动力，也能通过和不同齿数的齿轮配合，调整最终的输出转速，实现不同的动作效果。设计时也考虑了长期使用的磨损问题，齿面的硬度虽然不高，但POM材料本身自润滑性较好，即使没有额外添加润滑脂，也能保证上千次转动循环后不会出现过度磨损导致的跳齿问题，完全满足玩具类产品的使用寿命要求。
