玩具车用双柱连接曲柄锁结构设计

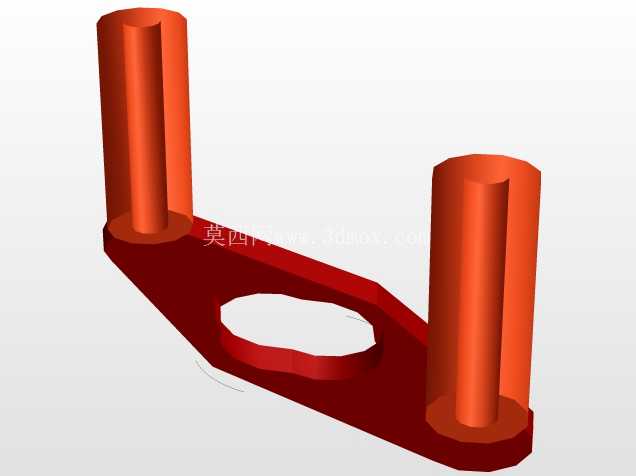

在儿童玩具车的储物舱启闭结构设计中，这类双柱式曲柄锁是兼顾操作手感与结构可靠性的典型连接件，日常使用中需要承受孩童反复扳动的侧向载荷，同时要保证舱盖闭合后不会在玩具车行驶颠簸中意外松脱。从结构布局来看，主体采用一体式弯折板身作为承载基体，两个垂直向上的圆柱凸台分别承担定位与铰接功能，靠近板身端部的圆柱为固定铰接轴，插入储物舱侧边的预制安装孔内，作为整个锁件转动的支点，另一根圆柱作为操作受力端，供使用者拨动实现锁止与解锁动作，板身中部的镂空椭圆孔为锁扣避让位，当锁件转动到锁止位置时，该孔位刚好卡入舱体上预设的锁舌凸台，形成稳定的轴向限位，避免舱盖向上窜动。

设计阶段首先要匹配玩具车储物舱的安装边界，两个圆柱凸台的中心距需要严格对应舱体侧板上的安装孔位公差，圆柱外径与安装孔的配合间隙控制在0.1mm到0.2mm之间，既保证转动时无卡滞，又不会因间隙过大出现晃动异响。板身的弯折角度经过反复验证，当锁件处于锁止状态时，操作端圆柱的外伸高度刚好与舱体侧面齐平，不会突出表面造成孩童磕碰划伤，解锁时只需将操作端圆柱向外侧扳动15度到20度，即可让中部椭圆孔脱离锁舌限位，此时铰接端的圆柱根部设置有限位凸台，会抵住舱体内壁，避免扳动角度过大导致锁件从安装孔中脱出。

从受力特性分析，板身与圆柱连接的根部做了圆弧过渡处理，避免应力集中导致反复扳动后出现断裂，板身厚度根据玩具车的整体尺寸适配，常规1:18比例的玩具车配套该锁件时，板身厚度取1.5mm即可满足强度要求，圆柱的有效插入深度不小于5mm，保证铰接处的抗侧向力能力，孩童正常扳动操作时的受力约为5N到10N，该结构的屈服强度可以承受30N以上的侧向载荷，完全满足玩具产品的安全使用标准。

实际装配过程中，该锁件不需要额外的紧固件，只需要将铰接端圆柱对准舱体侧板的安装孔压入即可，依靠圆柱与孔位的过盈配合实现轴向固定，装配效率远高于螺丝固定的锁止结构，同时减少了细小零件带来的误食风险，符合儿童玩具的安全设计规范。在日常使用场景里，除了玩具车储物舱，这类结构经过尺寸调整后也可用于小型收纳盒、教具箱的启闭锁止，只需要根据对应安装位的尺寸调整两个圆柱的中心距、板身长度以及椭圆孔的位置尺寸，即可快速适配不同的安装场景。

建模过程中需要重点关注圆柱与板身连接位置的拔模角度，若采用注塑工艺生产，圆柱的脱模斜度取1度到1.5度，板身的脱模斜度取0.5度即可，保证注塑成型后零件可以顺利从模具中脱出，同时不会影响装配精度。中部椭圆孔的边缘需要做0.2mm的圆角处理，避免锁止转动时与锁舌发生剐蹭，导致操作手感生涩，两个圆柱的顶端同样做小圆角处理，方便装配时快速对准安装孔，提高生产线的装配效率。

从功能实现逻辑来看，该锁件属于典型的转动式卡扣结构，依靠自身的转动实现与锁舌的啮合与脱离，没有额外的弹簧等弹性零件，结构简单可靠，长期使用不会出现弹簧失效导致的锁止失灵问题，整体零件为一体式结构，没有装配组件，生产过程中只需要单工序注塑即可成型，生产成本低廉，适合大批量的玩具类产品配套使用。在进行三维建模时，需要先确定铰接点的旋转中心位置，再根据锁止行程确定椭圆孔的轮廓尺寸，模拟整个转动过程中的干涉情况，确保锁件在0到20度的转动角度范围内，不会与舱体、舱盖的其他结构发生碰撞，解锁后舱盖可以顺利翻开，锁止后舱盖的晃动量控制在0.3mm以内，不会出现明显的松动异响。
