龙纹图案激光切割排版二维加工图

这套二维加工图针对激光切割、激光雕刻作业场景设计，核心是传统龙纹图案的整板排版布局，适配平面金属板材、非金属板材的纹样加工需求，可直接导入激光加工设备生成刀路，无需二次调整图案排布。从实际加工场景来看，这类排版图多用于装饰板材加工、工艺礼品制作、五金饰件生产环节，加工完成的龙纹构件可用于中式装饰隔断、金属工艺摆件、文创产品配件的生产，也可作为铸造工艺中的纹样母版，用于砂型铸造、精密铸造的模具表面纹饰加工，省去单独绘制纹样的重复工作。

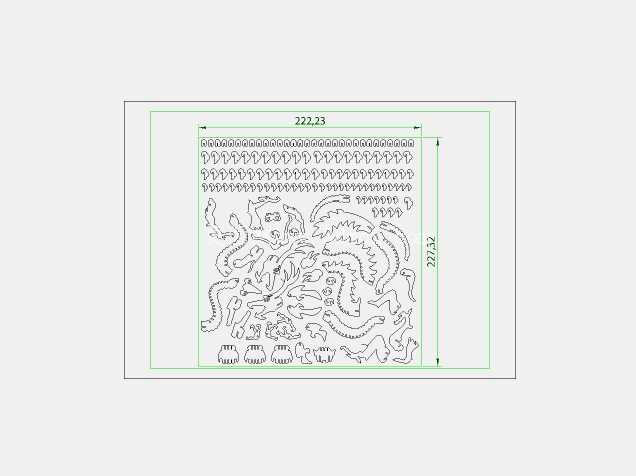

设计过程中优先考虑了板材利用率，整版有效加工区域尺寸为222.23mm×227.32mm，在固定幅面的加工边界内，将龙纹主体图案与配套的装饰边纹、小型饰件进行嵌套排布，最大化利用板材的有效加工面积，减少边角料的产生，降低单件加工的材料损耗。排布时特意预留了激光加工的刀路间隙，相邻图案之间的间距符合常规激光切割的热影响区要求，避免加工过程中相邻图案出现烧蚀粘连，保证每个构件加工完成后边缘光滑无毛刺，无需后续大量修边工序。

图案设计上，龙纹主体采用传统中式纹样的线条表现形式，线条粗细均匀，适配激光加工的光斑直径参数，无论是切割镂空还是表面雕刻，都能保证线条流畅连续，不会出现断刀、线条粗细不均的问题。上方排布的连续装饰边纹可单独裁切使用，作为装饰边框配套构件，下方的小型饰件与龙纹主体风格统一，可作为配套装饰件组合使用，也可单独加工成小型挂饰、铭牌配件。

从加工适配性来看，这套排版图适配不同功率的激光加工设备，不管是用于薄金属板的切割镂空，还是用于亚克力、木板、皮革等非金属材料的表面雕刻，都能直接匹配设备的坐标参数，无需重新缩放调整图案比例，避免图案变形。在铸造场景应用时，这套图可直接转印到模具型腔表面，作为纹饰加工的基准，保证铸造出的铸件表面龙纹清晰，线条还原度高，不需要钳工后续大量修整纹饰细节。

实际生产中，这类预排版的加工图能大幅缩短工艺准备时间，常规情况下如果从零开始绘制龙纹并排版，需要花费数小时调整图案比例、排布位置、预留加工间隙，而这套经过实际加工验证的排版图，导入设备后即可直接设置加工参数启动生产，尤其适合小批量多批次的工艺件生产场景，能有效提升加工效率，减少前期绘图的重复劳动。同时图案的线条经过优化，所有转角处都做了适配激光加工的圆弧过渡，避免激光头在转角处停留时间过长造成的过烧问题，保证加工出的构件边缘质量一致，成品率更高。
