纸飞机折叠结构展开片件设计方案

这套展开片件的结构设计，最初是面向青少年航空科普教具的批量生产需求做的适配，日常应用场景覆盖中小学航模实践课、航空主题研学活动的手工实操环节，也可作为休闲文创类纸品的生产参考结构。从实际用途来看，这套片件不需要复杂的粘接工序，仅通过预设的折痕对位弯折，就能快速成型出具备稳定滑翔能力的纸飞机，相比普通A4纸随意折叠的成品，其气动外形一致性更强，滑翔轨迹的可控性更高，能让初次接触航模的使用者快速理解基础的空气动力学原理，降低手工制作的试错成本。

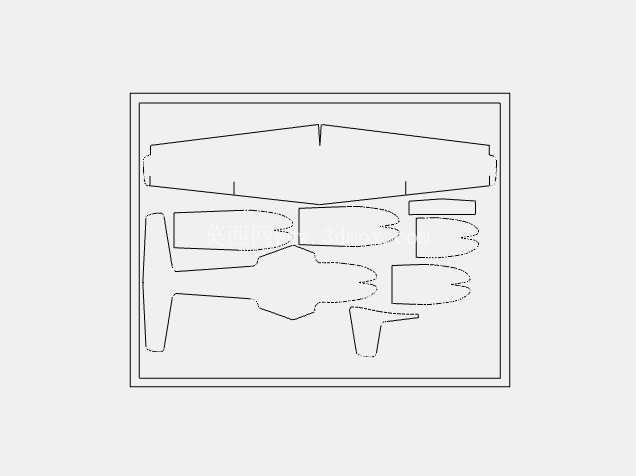

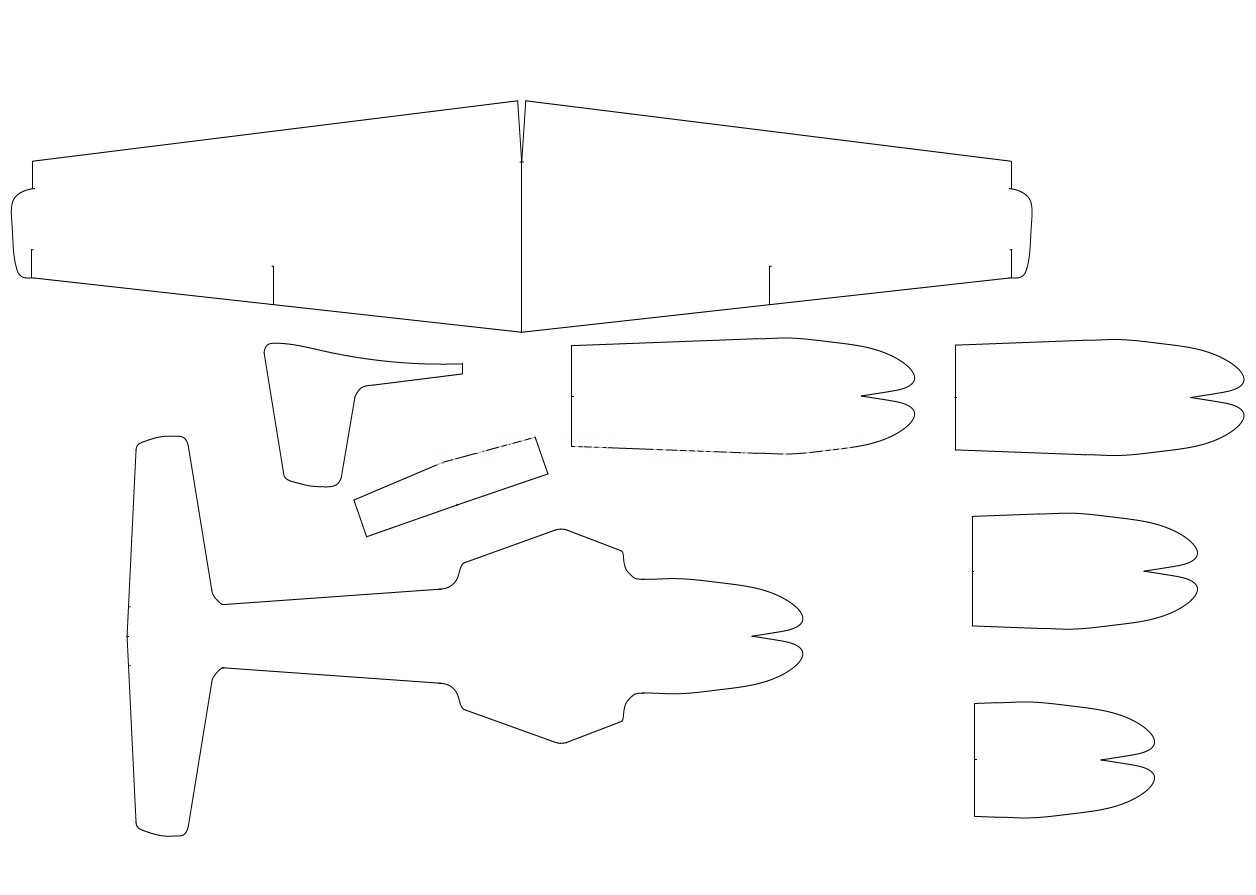

设计过程中最先敲定的是成型后的气动布局，采用常规尾翼+平直主翼的构型，主翼后缘预留了可微调的升降舵面结构，使用者可以根据投掷力度、现场气流情况小幅弯折舵面，调整飞行时的抬头力矩，适配不同的投掷场景。在展开片的排布阶段，特意将对称结构的片件做了共边排布处理，既可以减少批量模切时的材料浪费，也能降低裁切模具的加工复杂度，所有折痕位置都做了压痕线的结构预留，压痕深度控制在片材厚度的二分之一左右，既保证弯折时的定位精度，也不会因为压痕过深导致片件弯折后出现断裂、起毛的问题。

从外形尺寸与安装边界来看，成型后的纸飞机整机长度控制在220mm左右，主翼展宽控制在180mm，整体重量不超过5g，这个尺寸区间既方便单手握持投掷，也能保证室内小空间内的飞行安全，不会因为尺寸过大碰到周边障碍物，也不会因为尺寸过小导致飞行稳定性不足。展开状态下所有片件都排布在A4幅面的范围内，适配常规的纸品裁切、印刷设备的加工边界，不需要额外定制大幅面的加工工装，生产端可以直接沿用常规纸品加工的流水线做适配，不需要做大规模的设备调整。

结构细节上，机身部分的插接结构做了0.2mm的公差预留，插接后不需要额外涂胶就能实现结构自锁，弯折后机身的纵梁位置形成双层叠合的加强结构，提升整机的结构刚度，避免投掷时因为发力过大导致机身变形、影响飞行轨迹。尾翼部分的垂直安定面与水平安定面采用一体化的展开设计，弯折后直接卡入机身尾部的预留槽位，安装对位没有复杂的角度计算，普通使用者对照折痕标识就能在1分钟内完成整机的组装。主翼的翼型做了轻微的上反角设计，成型后自然形成3度左右的上反角，能够提升飞行时的横向稳定性，即使投掷时出现轻微的姿态倾斜，也能靠气动布局的自稳特性快速回正，减少飞行过程中栽头、侧翻的概率。

考虑到实际使用场景中可能存在的反复拆装、调整需求，所有插接位置的边缘都做了R0.5的圆角处理，既避免裁切后的锐边划伤使用者，也能减少反复插拔时的片件磨损，提升片件的重复使用寿命。在做结构验证的时候，特意针对不同克重的片材做了适配测试，120g到180g的铜版纸、白卡纸都可以使用这套展开结构成型，不需要调整折痕位置与插接公差，生产端可以根据自身的成本定位、使用场景选择对应的片材，比如面向低龄儿童的场景可以选用偏厚的白卡纸提升结构耐摔性，面向户外投掷的场景可以选用偏薄的铜版纸降低整机重量、提升滑翔距离。
