带毫米级标注的安卓图标二维轮廓设计

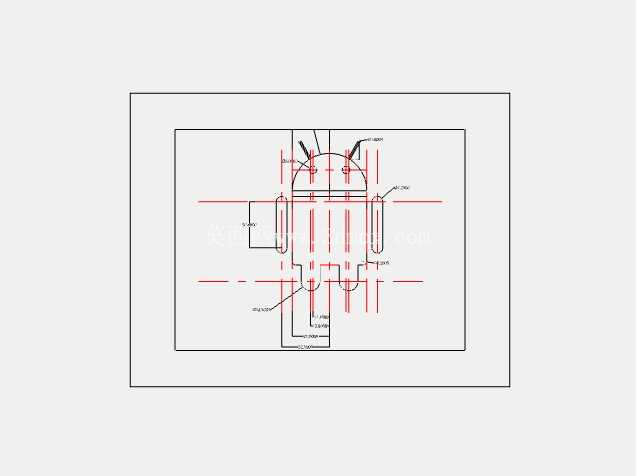

　　在消费电子品牌视觉落地、精密模具加工、标识类零件生产的场景中，这类带完整尺寸标注的安卓图标二维轮廓是前期设计与加工环节的核心基准文件。不同于普通平面设计用的矢量图标，这份轮廓图所有标注均以毫米为单位，严格遵循机械制图的投影规范，红色标注线清晰区分了轮廓边界、对称中心线、定位基准线，能直接对接后续的冲压、铸造或者激光切割工序，不需要设计人员再做二次尺寸换算。从设计思路来看，整个图标以纵向中心轴为对称基准，头部圆弧、两侧耳部凸起、躯干轮廓的所有拐点都标注了精确的定位尺寸，哪怕是圆弧与直线段的相切位置，也通过尺寸链做了闭合约束，避免加工环节出现轮廓走形的问题。

　　实际生产中，这类标注完整的二维轮廓首先会作为模具型腔加工的编程依据，不管是做压铸模具的型腔电极，还是做冲压模具的凸凹模刃口，编程人员都可以直接提取图中的轮廓线与尺寸参数，不需要反复核对视觉比例，能大幅减少前期编程的出错概率。从安装边界来看，这份轮廓的所有尺寸都预留了后续加工的工艺余量，对称中心的十字基准线可以直接和模具的模架基准对齐，不需要额外做基准转换，在小尺寸标识类零件的批量生产中，这种带完整尺寸标注的轮廓图能把单件的编程校验时间压缩六成以上。

　　很多刚入行的结构设计人员容易忽略这类二维图标标注的严谨性，直接用平面设计导出的无尺寸矢量图做加工依据，往往会出现圆弧过渡不顺畅、对称度超差的问题，最终生产出来的标识零件和官方标准轮廓存在肉眼可辨的偏差，而这份图纸通过完整的尺寸链约束，把轮廓上每一段直线、每一段圆弧的位置都做了明确定义，哪怕是不同的操作人员操机加工，只要严格按照标注尺寸走刀，最终加工出来的轮廓一致性都能控制在0.02毫米的公差范围内。在品牌终端的标识配套生产中，这类标注规范的二维轮廓还可以作为质量检验的依据，质检人员可以直接对照图纸上的尺寸标注，用二次元影像仪对加工完成的零件做全尺寸检测，不需要再单独制作检验模板，能大幅缩短质检环节的准备时间。

　　另外，这份轮廓的尺寸标注还考虑了不同加工工艺的适配性，比如头部圆弧的半径标注、两侧耳部的位置尺寸标注，既适配压铸模具的脱模斜度预留要求，也适配冲压工艺的刃口间隙计算需求，不管是用在铝合金压铸的品牌铭牌生产，还是用在不锈钢冲压的设备标识制作，都可以直接以这份轮廓为基础做工艺延伸，不需要重新调整轮廓的基础比例。在三维建模环节，设计人员也可以直接导入这份二维轮廓作为草绘基准，通过拉伸、倒角等操作快速生成三维实体模型，因为草绘的所有尺寸都已经做了闭合约束，导入三维软件后不会出现草绘过定义或者欠定义的问题，能大幅提升三维建模的效率。
