乘用车座舱内部框架结构三维数模

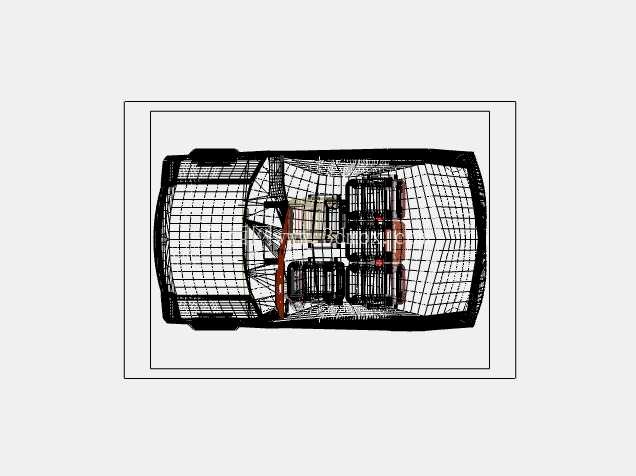

　　这套三维数模完整还原了乘用车乘员舱的内部框架与布局结构，从俯视视角完整呈现了座舱内部的骨架排布、座椅安装位、中央通道区域以及侧围支撑结构的空间关系，可用于整车总布置阶段的空间校核、内饰件安装边界确认以及铸造类车身结构件的工艺参考。在实际整车开发流程中，乘员舱区域的结构设计直接关联乘坐舒适性、结构碰撞安全性以及内饰件的装配可行性，数模中清晰呈现的网格状侧围支撑结构，是车身侧围内板与加强筋的组合形态，这类结构在量产车型中多采用高压铸造配合冲压焊接的工艺成型，数模还原的加强筋排布密度、支撑梁的走向，完全符合量产车型侧围抗侧碰的结构设计逻辑，能为同级别车型的侧围结构设计提供直接的空间参考。

　　数模中预留的四个座椅安装位，清晰标注了座椅滑轨的安装平面、固定孔位的分布区域，以及座椅与中央通道、侧围门槛之间的安全间隙，在总布置校核阶段，设计人员可直接基于该数模调整座椅的前后滑动行程、靠背倾斜角度的边界，避免出现座椅运动过程中与周边内饰板、中央扶手区域发生干涉的问题。中央通道区域的结构在数模中做了完整还原，包含了换挡机构安装位、手刹安装平面、扶手箱固定点以及下方的线束、管路排布空间，这部分结构在实际车型中需要兼顾传动系统 passing 空间、操控部件安装便利性以及后排乘员脚部空间的预留，数模中呈现的中央通道宽度、高度尺寸，完全符合A0级家用乘用车的空间设定，能为同级别车型的中央通道结构优化提供参考。

　　座舱前部的仪表台安装骨架在数模中也有体现，包含了仪表板横梁的安装点位、空调主机的安装空间以及转向管柱的过孔位置，这部分结构是座舱前部的核心承载部件，不仅要承担仪表台、安全气囊、转向系统的安装载荷，还要在正面碰撞过程中传递碰撞力，减少乘员舱的变形量，数模中还原的横梁截面尺寸、支撑点的分布位置，符合量产车型的刚度设计要求。从设计思路来看，这套数模在搭建过程中优先保证了乘员的乘坐空间边界，先确定了前后排乘员的H点位置，再围绕H点向外推导座椅安装位、侧围支撑结构、仪表台位置以及中央通道的宽度，整个结构的排布完全遵循人机工程学要求，前排腿部空间、后排膝部空间、头部空间的预留都符合家用乘用车的设计规范，同时兼顾了结构件的成型工艺性，所有加强筋的拔模角度、壁厚过渡都满足铸造工艺的生产要求，不会出现壁厚突变导致的缩孔、变形问题。

　　在安装边界方面，数模中所有结构件的安装面都预留了标准的紧固件安装空间，相邻部件之间的间隙都控制在3-5mm的合理范围，既避免了车辆行驶过程中部件振动产生的异响，也给后期的装配公差累积预留了调整余量，侧围内板与外板之间的空腔结构也做了完整呈现，这部分空腔在量产车型中会布置防撞梁、线束以及隔音材料，数模还原的空腔尺寸完全满足这些部件的布置要求。对于从事车身结构设计、内饰开发的工程人员来说，这套数模可以直接作为同级别车型开发的参考基准，在方案阶段快速搭建座舱区域的结构框架，减少从零开始建模的重复工作量，也可以用于铸造类车身结构件的工艺分析，验证加强筋排布、壁厚设计是否符合生产工艺要求，提前规避后期开模过程中可能出现的工艺问题。
