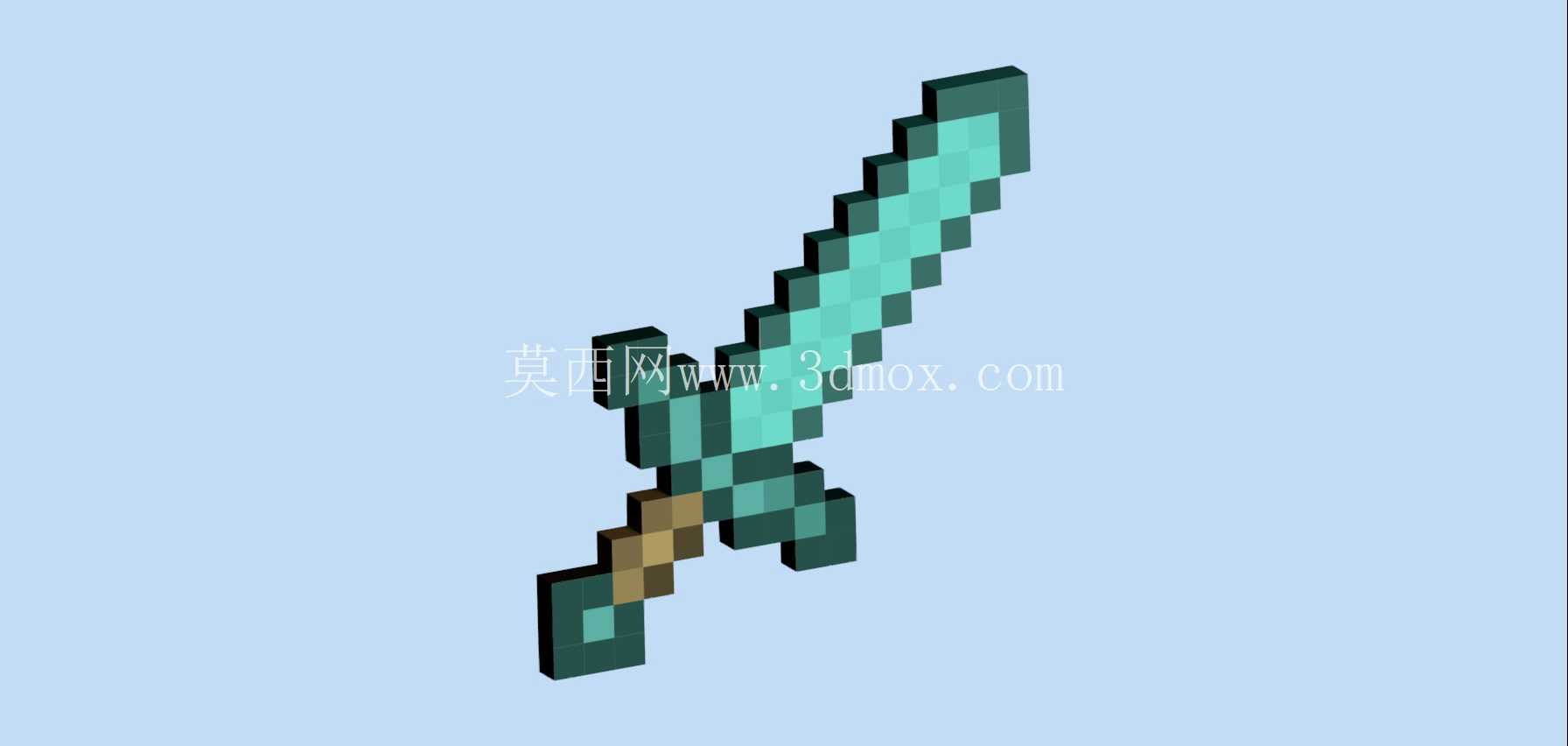

像素风格我的世界钻石剑立体造型设计

这款像素化剑形构件的设计，最初是面向文创周边手办的铸造开模需求做的三维结构落地，区别于常规工业铸件的规则曲面设计，整个构件完全遵循体素化的拼接逻辑，所有外轮廓均由等尺寸立方体单元堆叠构成，没有任何圆弧过渡或者曲面倒角，这一特征也直接决定了后续铸造工艺的分型面选择逻辑——所有垂直于堆叠方向的端面都可以作为分型基准，大幅降低了模具活块的设计复杂度。从实际应用场景来看，该模型既可以作为游戏IP衍生周边的铸造母模，用于生产锌合金、树脂材质的收藏级手办摆件，也可以等比例放大后作为主题乐园、线下游戏展的互动装置承重骨架，甚至可以拆分单元块后作为青少年创客教育的3D打印拼装教学案例，覆盖从微缩摆件到大型展陈的多尺度使用需求。

设计过程中没有采用常规的曲面拉伸建模逻辑，而是先以单个体素立方体为基础单元，按照游戏内的像素排布逻辑逐块拼接剑刃、护手、剑柄三个功能段：剑刃段沿长度方向逐段收窄，每一个突出的像素块边缘都做了0.2mm的拔模斜度预留，避免铸造脱模时出现边角粘模的问题；护手段向两侧对称延伸三个体素单元，特意将与剑刃衔接的位置做了壁厚加厚处理，因为这个位置是整个构件受力最集中的区域，不管是作为手持摆件还是展陈装置，外力磕碰时这个位置最容易出现断裂，加厚到4mm的均匀壁厚可以保证铸件冷却时不会出现缩孔缺陷，同时提升整体结构强度。剑柄段的直径按照单个体素单元的尺寸逐段递减，末端做了平端面处理，方便后续安装装饰性的尾盖或者挂绳结构，整个构件没有设计内部中空结构，所有腔体都是实心填充，一方面是适配砂型铸造的工艺要求，避免砂芯定位偏差导致的壁厚不均，另一方面实心结构的重量感更符合金属摆件的握持手感，不会因为过轻产生廉价感。

从安装边界来看，如果是做微缩手办版本，整体长度控制在180mm，最大宽度在护手位置为32mm，厚度方向统一为12mm，底部预留1mm深的定位沉孔，可以直接插装在配套的展示底座上，不需要额外的固定结构；如果是做1:1等比例的真人手持版本，整体长度放大到800mm，护手位置宽度140mm，厚度50mm，剑柄位置的体素单元特意做了圆角过渡处理——这里的圆角不是破坏像素风格，而是在握持接触的位置做隐藏式的R3圆角，避免尖锐的直角硌手，同时不影响外观看上去的像素化效果，剑柄内部预留M6的螺母安装位，可以加装发光组件的电池仓，剑刃段的每个体素块侧面预留0.5mm深的卡槽，方便粘贴半透明的亚克力发光片，实现游戏内的附魔光效。

在铸造工艺适配性上，整个模型的所有竖直面都统一做了1°的拔模斜度，所有像素块的衔接位置都做了R0.5mm的内圆角过渡，避免铸造时出现应力集中导致的冷隔缺陷，没有任何倒扣结构，不需要设计复杂的抽芯机构，上下模分型后就可以直接起模，大幅降低了模具的加工成本和后续的铸件废品率。考虑到不同的生产场景，模型的每个体素单元都是独立的参数化特征，如果需要调整尺寸比例，只需要修改基础立方体的边长参数就可以整体缩放，不会出现特征变形或者破面的问题，不管是用于失蜡法做小批量的金属手办，还是用砂型铸造做大尺寸的展陈道具，都可以直接导出对应的模型文件用于模具加工，不需要二次修模。另外在细节处理上，剑刃位置的每个像素块边缘都没有做锐边处理，而是预留了0.1mm的钝化余量，避免后续打磨工序破坏像素块的直角轮廓，同时也防止成品的锐边划伤使用者，这一点对于面向青少年群体的周边产品来说尤为重要，在不破坏视觉效果的前提下满足了玩具类产品的安全规范要求。
