Inventor设计的越野造型儿童玩具车结构

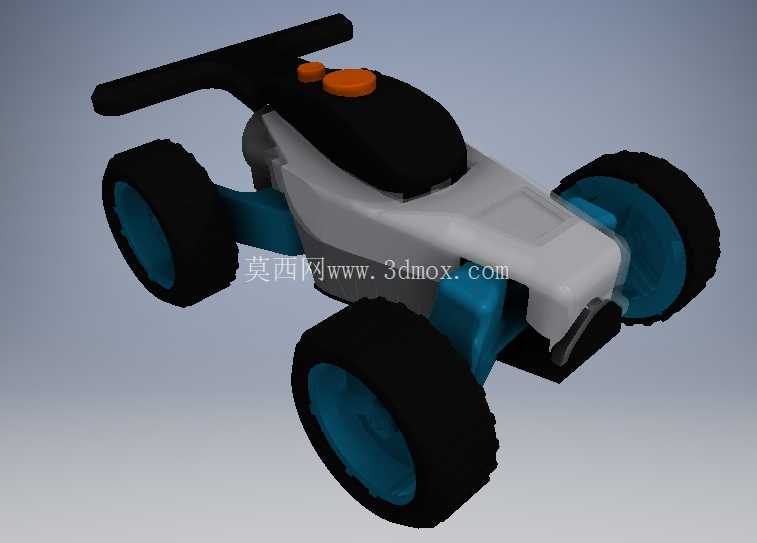

　　这款玩具车的结构设计，核心面向低龄儿童的玩耍场景做适配，首先考虑的是日常玩耍过程中的抗摔性能，整体壳体采用大圆角过渡设计，没有尖锐凸起结构，避免儿童玩耍时出现磕碰划伤的风险。从结构布局来看，整车采用四轮独立悬挂的简化结构，轮组部分做了大尺寸橡胶轮圈搭配蓝色轮毂的设计，轮圈的胎面做了浅纹路处理，既能够在木质地板、瓷砖、短绒地毯等常见居家地面保持足够的抓地力，推行过程中不会出现打滑卡顿，同时较厚的橡胶材质也能缓冲跌落时的冲击力，保护内部结构不会因为摔碰出现开裂。

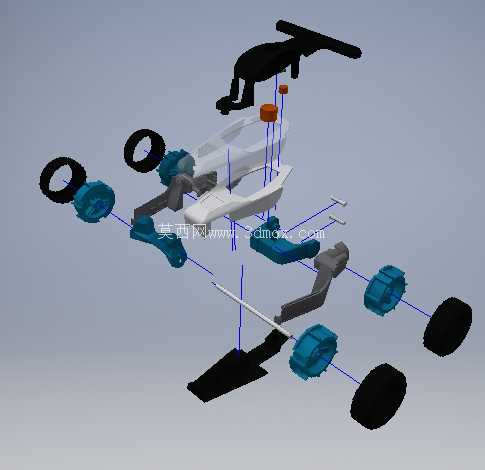

　　车身主体采用上下分壳的装配逻辑，上壳为银灰色主壳体搭配黑色的尾翼与顶部按键区域，顶部设置的两个橙色凸起按键，对应玩具的声光触发结构，按键的按压行程设计在3mm左右，按压力度控制在儿童手指能够轻松按压的范围，不会出现按不动或者误触发的问题。尾翼部分采用一体化延伸设计，从车身后部向上翘起，既能够作为整车的提拿结构，方便儿童拎着玩具移动，也能在车辆后仰翻倒时作为支撑结构，避免顶部按键直接接触地面造成磨损。车身内部的安装边界做了统一的限位筋设计，电路板、电池仓、驱动齿轮组的安装位置都预留了0.2mm的装配间隙，方便生产时的快速组装，同时各个安装柱都做了加强筋连接，避免摔落时安装柱断裂导致内部零件移位。轮组的连接轴采用金属嵌件设计，贯穿车身两侧的轮组安装位，轴体两端做了卡簧槽结构，装配时卡入卡簧就能固定轮组，不需要额外的螺丝固定，能够提升装配效率，同时金属轴的强度远高于塑料轴，反复推行或者摔落时不会出现轴体弯曲变形的问题。从设计思路上，这款玩具车没有做复杂的传动结构，而是采用后驱摩擦驱动的形式，向后拉动车辆蓄力之后松开就能向前行驶，结构简单故障率低，不需要额外的电机驱动也能实现动态玩耍效果，降低了产品的生产成本同时也减少了电池更换的需求。

　　车身侧面的蓝色结构为轮组的支撑臂，支撑臂与主壳体之间采用卡扣连接，不需要螺丝固定，支撑臂的厚度设计为2.5mm，能够承受侧向的冲击力，当车辆侧面撞击障碍物时，支撑臂能够通过微小的形变吸收冲击力，不会直接断裂。整车的外形尺寸控制在长度180mm、宽度120mm、高度100mm的范围，刚好适合3-6岁儿童单手握持，重量控制在150g左右，即使儿童拿不稳砸到身上也不会造成痛感。在结构细节上，所有的装配缝隙都控制在0.15mm以内，避免儿童的手指卡入缝隙，同时壳体的边缘都做了0.5mm的圆角倒边处理，没有锋利的分模线残留。

　　电池仓设计在车身底部，采用螺丝固定的仓盖，避免儿童自行打开电池仓接触到电池造成危险，仓盖的周边做了防水胶圈的安装槽，能够防止玩耍时溅入的水进入电池仓造成电路短路。顶部的黑色按键区域做了下沉式设计，按键比周边的壳体低1mm，当车辆正面翻倒时，按键不会直接接触地面，避免按键被长期挤压导致失灵。尾翼部分的厚度设计为4mm，表面做了晒纹处理，儿童拎拿的时候不会打滑，尾翼与主壳体的连接位置做了三角加强筋，能够承受50N的拉力不会断裂，避免儿童拉扯尾翼时将其扯下造成误食风险。轮组的轮毂部分做了镂空减重设计，既能够减少塑料的用量降低成本，也能提升轮组的弹性，在不平整地面行驶时能够起到一定的减震效果，轮毂与轮圈之间采用过盈配合装配，装配后不需要额外的胶水固定，轮圈不会在转动过程中与轮毂脱离。
