错位燕尾结构益智拼装盒体设计

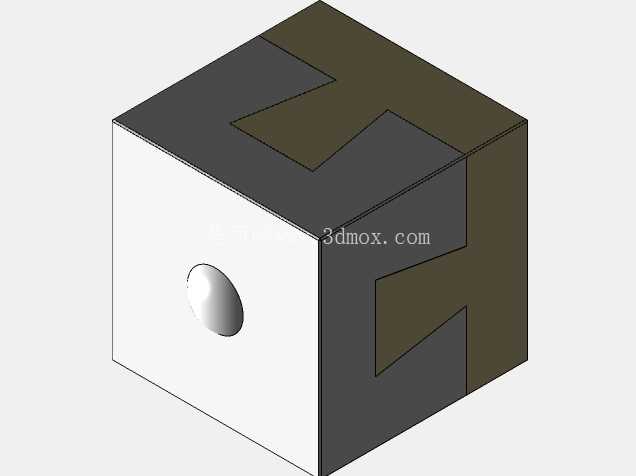

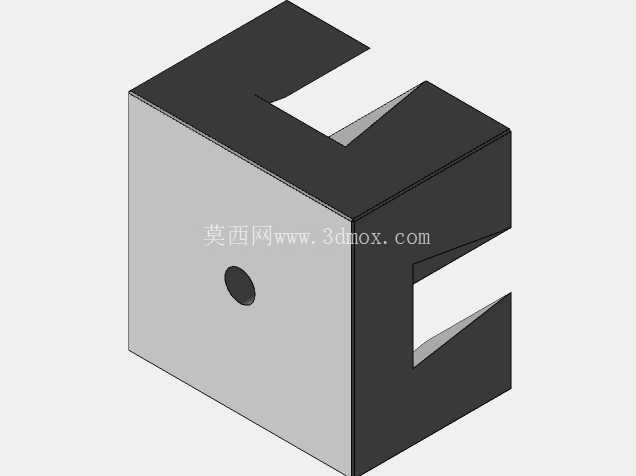

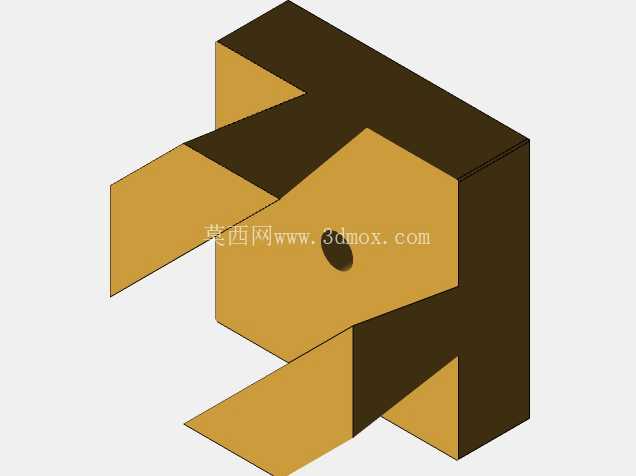

　　从结构功能来看，盒体采用立方体基础外形，相邻立面设置交错的燕尾形凸台与凹槽，常规认知中燕尾榫的梯形截面会限制两个配合件只能沿榫槽延伸方向分离，但这款结构通过将燕尾槽的走向做空间角度偏转，在两个垂直立面的配合面上设置互为错位的限位结构，使得拼装完成后从外部观察，燕尾结构呈现互相咬合无法分离的视觉效果，实则可通过特定角度的滑移实现拆分，整个配合过程无额外锁扣、紧固件，完全依靠型面的精准配合实现连接与拆分。这款错位燕尾结构的拼装盒体，最初的设计切入点是打破常规燕尾榫只能沿单一方向滑移的认知，利用视觉错觉与空间结构的错位，实现看似违背机械连接逻辑的可拆分拼装效果，这类结构常被用于机械原理展示、益智教具开发，也可作为精密结构件的原理验证样件，在工业设计科普、职业院校机械结构教学场景中，能直观展现空间曲面配合、错位限位的设计逻辑，帮助学习者跳出二维图纸的思维局限，建立三维空间的公差配合认知。

　　设计过程中需要重点控制燕尾型面的拔模角度与配合间隙，常规燕尾榫的拔模角度通常控制在7-12度以保证滑移顺畅与连接强度，而这款错位结构需要将两个垂直方向的燕尾型面做角度叠加，每个配合面的实际有效滑移角度需要经过空间运动仿真验证，避免出现干涉卡滞，同时要保证拼装完成后各配合面贴合紧密，无明显晃量，外表面保持完整立方体的视觉完整性。盒体侧面设置的圆形凹位，一方面可作为拆分时的施力点位，方便使用者握持发力，另一方面也可作为标识嵌入位，用于粘贴结构说明标识或者品牌标识，不会破坏整体立方体的简洁外观。

　　从安装边界与尺寸适配来看，这类结构的整体外形可根据使用场景缩放，作为教学教具使用时通常将边长控制在80-120mm，方便单手握持操作，型面配合的公差带需要控制在0.02-0.05mm之间，间隙过小会导致拆分滑移时阻力过大，间隙过大则会出现拼装后松垮、错位明显，破坏视觉错觉的呈现效果。在实际加工验证阶段，这类结构如果采用铸造工艺开模生产，需要重点考虑分型面的选择，错位的燕尾型面无法通过单一方向的拔模完成脱模，需要设计侧向抽芯结构，抽芯的行程需要覆盖燕尾型面的最大突出尺寸，同时要保证抽芯动作的顺序与拼装拆分的滑移方向一致，避免开模时拉伤型面；如果采用3D打印做样件验证，则需要注意支撑的添加位置，燕尾型面的内侧悬空区域需要添加易剥离的支撑结构，避免打印过程中型面塌陷，影响配合精度。

　　这类错位燕尾结构除了作为益智盒使用，其结构原理也可拓展应用到需要隐藏拆装路径的工业设备护罩、精密仪器的快拆盖板设计中，在不使用额外紧固件的情况下实现可靠连接，同时保持外表面无拆装点位的简洁外观，在消费电子外壳、高端设备装饰盖板领域也有一定的应用参考价值，通过结构本身的配合实现连接，减少螺丝、卡扣等额外连接件的使用，提升产品外观的整体性。设计时还需要考虑反复拆装的耐磨性，配合面的表面粗糙度需要控制在Ra1.6以下，减少反复滑移带来的磨损，延长结构的使用寿命，如果采用金属材质加工，可对配合面做淬火处理提升表面硬度，如果采用工程塑料加工，则需要选择自润滑性较好的POM或者PA材质，降低滑移时的摩擦阻力，避免长期使用后出现磨屑堆积影响配合精度。整个结构的核心在于空间型面的错位设计，需要在三维建模阶段反复做运动干涉检查，模拟整个拆分与拼装的滑移路径，确认每一个位置的型面都不会出现干涉，同时要保证拼装到位后有明确的到位反馈，通常会在滑移终点位置设置微小的定位凸点，让使用者在拼装到位时能感受到清晰的卡顿反馈，确认盒体已经完全闭合。
