可3D打印的创新拼装积木结构件

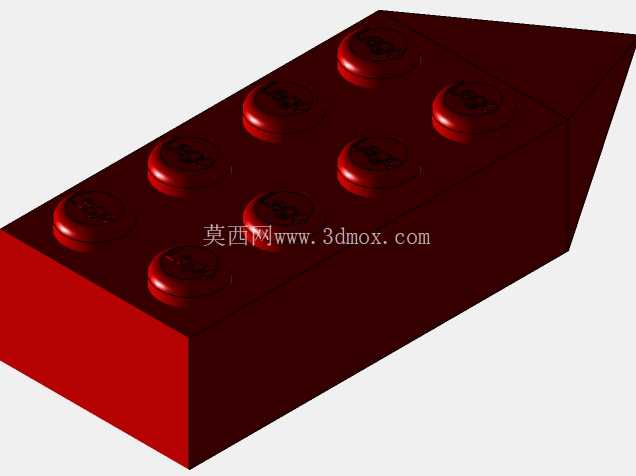

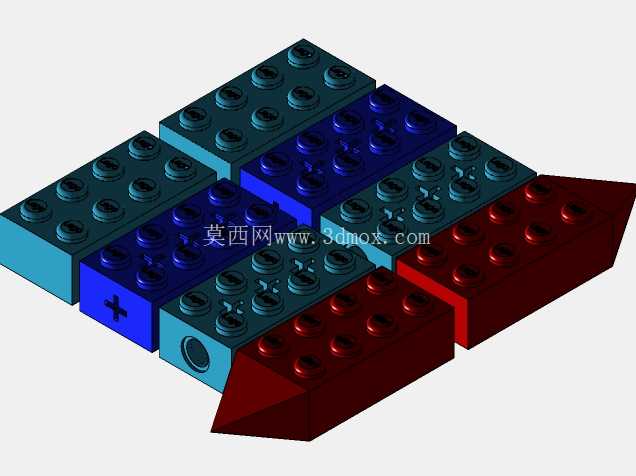

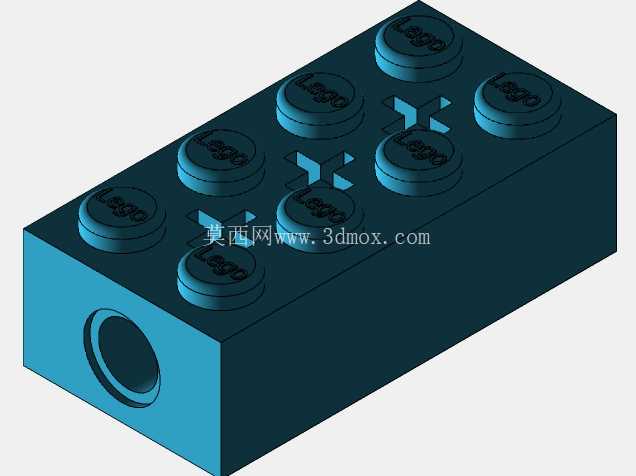

　　这套创新拼装积木结构件，核心设计逻辑围绕兼容现有标准积木拼接体系、同时拓展特殊造型拼接需求展开，从结构设计源头适配3D打印的成型工艺特性，避免传统注塑积木开模成本高、特殊造型件量产门槛高的问题，可直接通过桌面级FDM或光固化3D打印设备完成单件或小批量制作，满足创客、教育场景、创意模型搭建的个性化零件需求。从实际应用场景来看，这类积木件既可以作为青少年科创教育的结构搭建载体，用于机械结构演示、创意作品拼装，也可以作为工业设计前期概念验证的快速拼接单元，帮助设计师快速搭建设备外观、结构布局的草模，还能适配个人爱好者的创意MOC搭建需求，补充现有标准积木体系里缺失的特殊造型拼接块，比如图中呈现的带斜角端面的基础块、带侧向连接孔的基础块，都是现有标准积木套件里较少覆盖的特殊结构件。

　　在功能特性设计上，所有拼接面的凸点尺寸、间距严格匹配通用积木的拼接公差，凸点高度、拼接过盈量经过反复调试，既保证拼接后有足够的连接强度，不会出现松脱掉落的问题，又能保证徒手拆装的顺畅度，不会出现过紧导致拆装费力、甚至损坏零件的情况；部分零件侧面设计的圆形连接孔，可兼容直径匹配的轴类零件、销钉类零件，拓展积木的横向连接能力，可实现垂直于积木拼接面方向的结构延伸，搭建出更复杂的悬臂结构、转动结构，弥补传统积木仅能沿平面凸点拼接的局限性；端部带斜角的楔形块零件，可用于搭建带斜面的造型轮廓，比如车体的楔形车头、建筑的斜向屋面、机械结构的导向斜面，无需通过多个标准块阶梯堆叠来模拟斜面，大幅提升造型的还原度与拼接效率。从设计思路层面，整套零件的建模过程充分考虑3D打印的成型约束，所有竖直面的拔模斜度控制在1度以内，既不影响拼接精度，又能降低打印过程中模型与打印平台粘连过强导致的拆除难度；零件的壁厚统一设置为1.8mm，适配常用0.4mm直径3D打印喷嘴的走线宽度，打印时无需生成额外的薄壁填充路径，既能保证零件的结构强度，又能减少打印耗材的用量，缩短单件打印时长；所有棱角位置都做了R0.3mm的圆角过渡，避免3D打印过程中尖锐边角出现翘边、层间开裂的问题，同时也能避免拼装过程中尖锐边角划伤使用者，提升使用安全性。

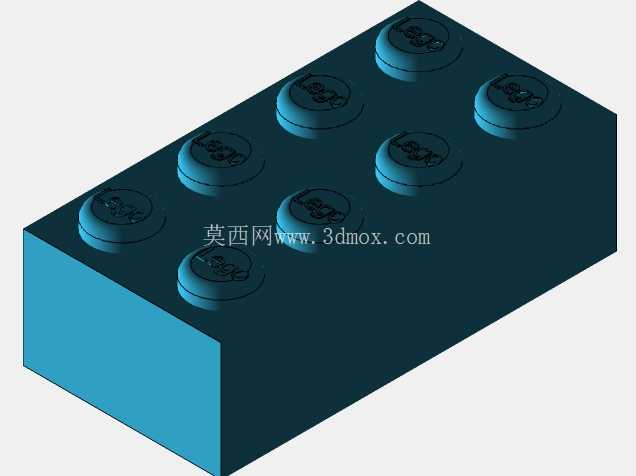

　　在外形尺寸与安装边界方面，基础方块零件的基准尺寸完全匹配通用积木的模数，标准2x4凸点的基础块长宽尺寸为32mmx16mm，凸点直径4.8mm，凸点高度1.8mm，零件整体高度9.6mm，和现有标准积木的尺寸完全兼容，可直接和市售常规积木混合拼接；带斜角的楔形块零件，在保持拼接面凸点模数不变的前提下，端部斜角角度设置为45度，斜面长度覆盖2个凸点间距，拼接后相邻楔形块之间可形成连续的平整斜面，不会出现台阶错位；侧面带连接孔的零件，连接孔中心距离零件底面的高度为4.8mm，正好是标准积木高度的一半，连接孔直径4.2mm，可紧密配合直径4mm的标准塑料销轴、金属圆轴，销轴插入深度可达6mm，足够保证侧向连接的结构强度，不会出现侧向连接松脱的问题；所有零件的底部拼接凹槽深度为7.8mm，和凸点的配合过盈量控制在0.1mm，适配PLA、ABS、光敏树脂等不同3D打印材料的成型收缩率，即使用不同材料打印的零件，也能实现顺畅拼接。

　　在实际搭建测试中，这类零件可完成三类典型搭建场景：一是创意造型搭建，通过楔形块组合出流线型外观，搭配标准积木块可快速拼出车辆、飞行器、建筑的外观模型；二是简单机械结构搭建，利用侧面连接孔安装销轴、轴套，可搭建出可转动的连接关节、可滑动的导向结构，制作简易的机械臂、传动机构演示模型；三是定制化功能件拓展，可根据实际搭建需求，在现有零件的基础上快速修改模型，增加特定的安装位、连接结构，比如增加传感器安装孔、走线槽，适配科创项目里的电子模块安装需求，无需重新设计整套积木结构，大幅缩短定制零件的设计与制作周期。
