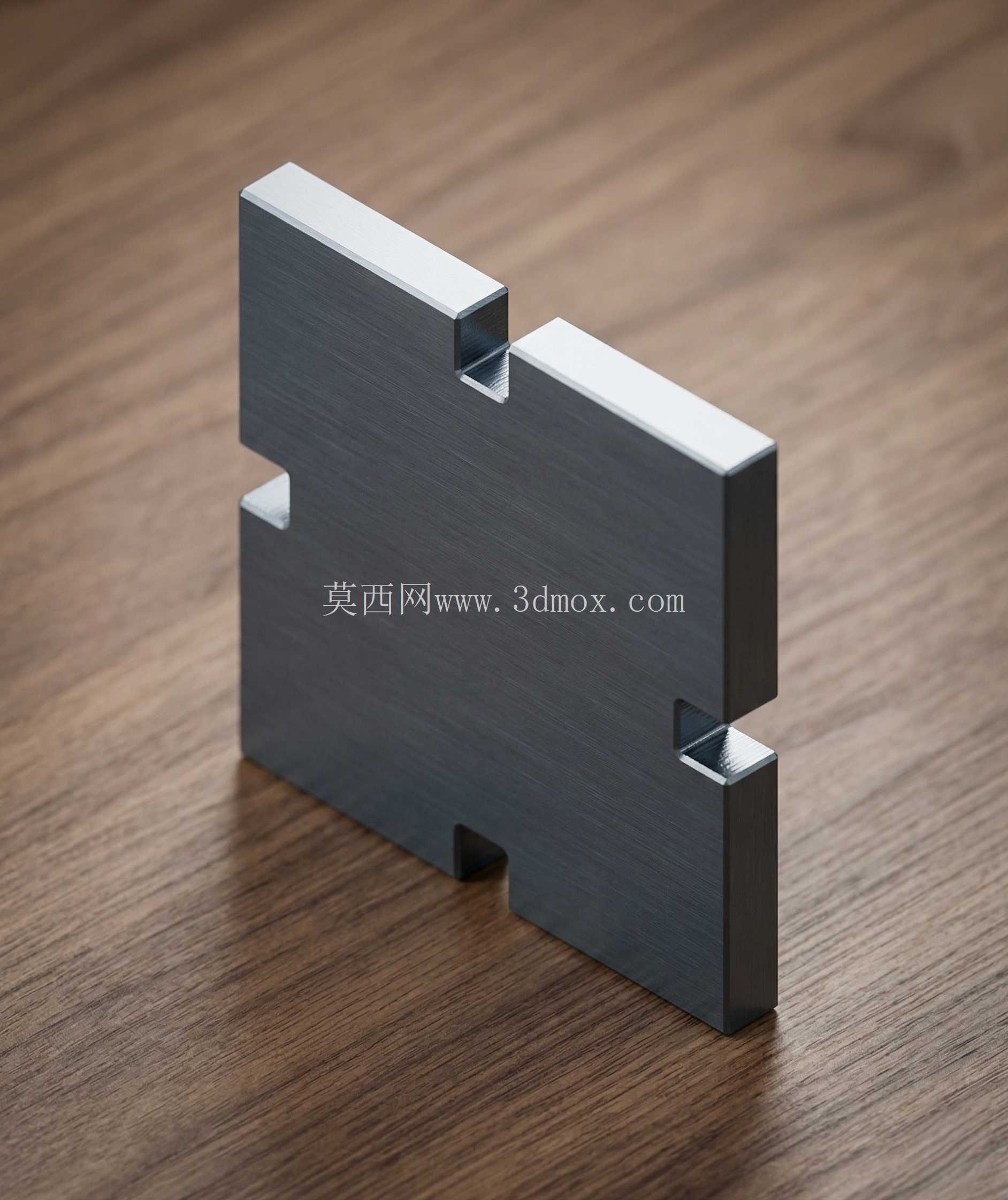

互锁拼接式空心广场造型结构件

该互锁拼接式空心构件最初基于STL点云数据完成逆向重构，核心服务于3D打印场景下的快速成型验证，也可作为模块化广场铺装、展陈拼接单元的原型验证件使用。在实际工程应用中，这类带互锁榫卯结构的拼接件，可广泛用于临时展陈场地的地面模块化铺装、文创展具的快速拼接组装、教学场景下的几何结构演示教具，无需额外粘接或紧固件即可完成单元间的咬合固定，拆装效率远高于常规平面拼接构件。

设计阶段优先考虑了FDM熔融沉积成型的工艺特性，将整体壁厚统一设定为1.2毫米，这个数值是经过多次打印验证得出的最优区间：既能够保证PLA线材打印过程中不会出现壁厚过薄导致的层间开裂、填充外露问题，也能最大程度降低材料消耗，将单件打印的材料利用率提升至较高水平，避免实心结构带来的打印时长过长、材料浪费、构件自重过大的问题。结构上采用四边对称的凹凸互锁榫头设计，每个侧边的凸榫与相邻构件的凹槽尺寸完全匹配，公差控制在0.2毫米以内，既保证拼接时的顺畅装配，不会出现过盈卡滞或者间隙过大松动的问题，也能让多件拼接后形成连续的整体平面，相邻单元的平面度误差可控制在0.1毫米范围内，满足展陈场景下的外观平整要求。

从安装边界来看，单个构件为等厚正方形基体，四个侧边的榫头突出尺寸与凹槽深度完全一致，多单元阵列拼接时不会出现累积公差，可根据实际场地尺寸灵活调整拼接数量，边缘位置的构件可通过切除外伸榫头快速适配场地边界，无需额外设计封边构件。构件整体为等壁厚空心结构，内部无多余支撑结构，打印时无需添加可溶性支撑或者易拆除支撑，仅需底层平台粘附即可完成全程打印，打印完成后无需后续打磨、支撑去除工序，可直接投入拼接使用。

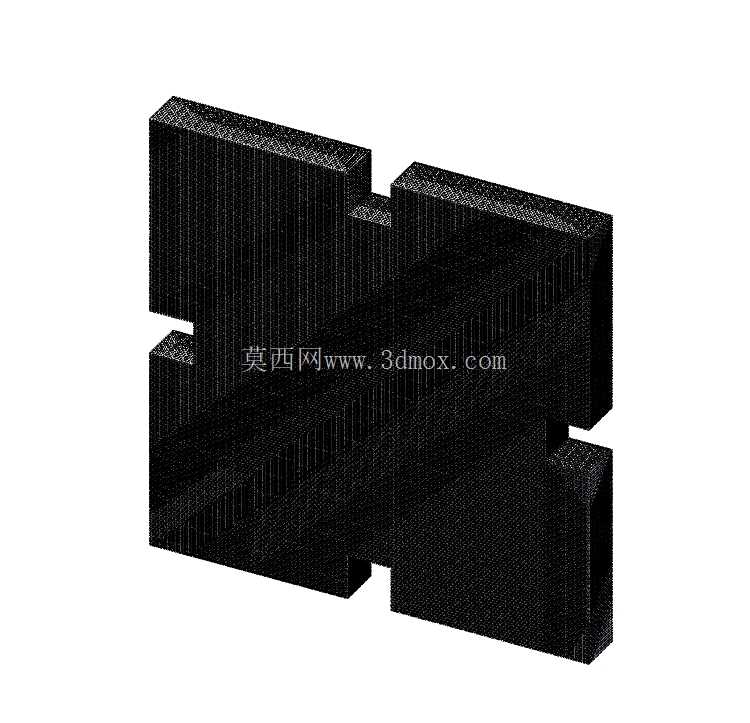

逆向重构过程中，首先对原始STL的三角面片进行了拓扑修复，删除了原始扫描数据中存在的重叠面、非流形边、破孔等缺陷，之后对整体曲面进行了光顺处理，保留互锁结构的尺寸精度的同时，消除了扫描数据带来的表面凹凸误差，保证构件外表面的平面度满足使用要求。之后通过抽壳命令生成均匀壁厚的空心结构，特意将所有内角做了R0.5的圆角过渡，避免3D打印过程中内角位置出现应力集中导致的翘曲变形，也能减少打印时的转角停顿，提升表面成型质量。

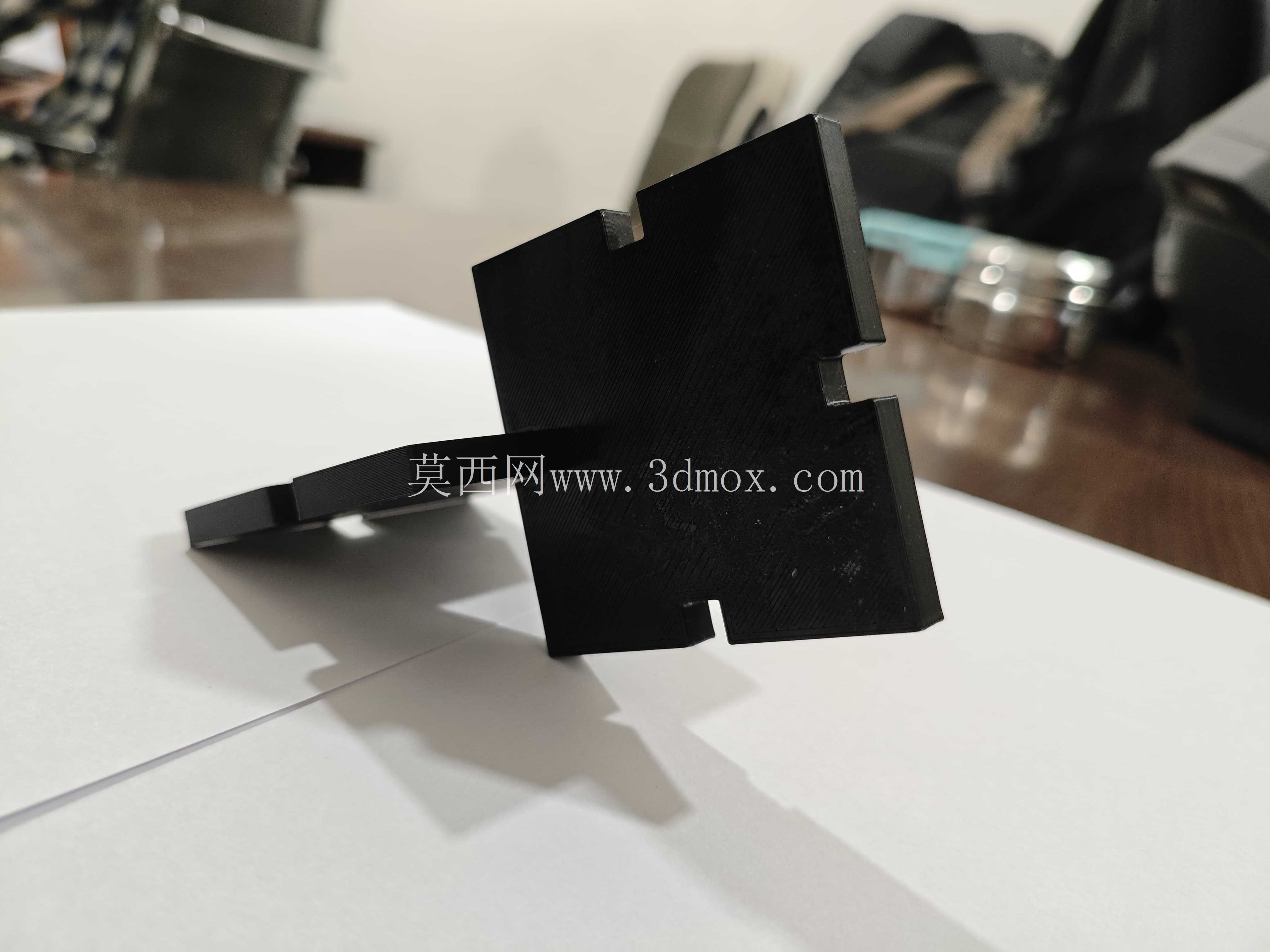

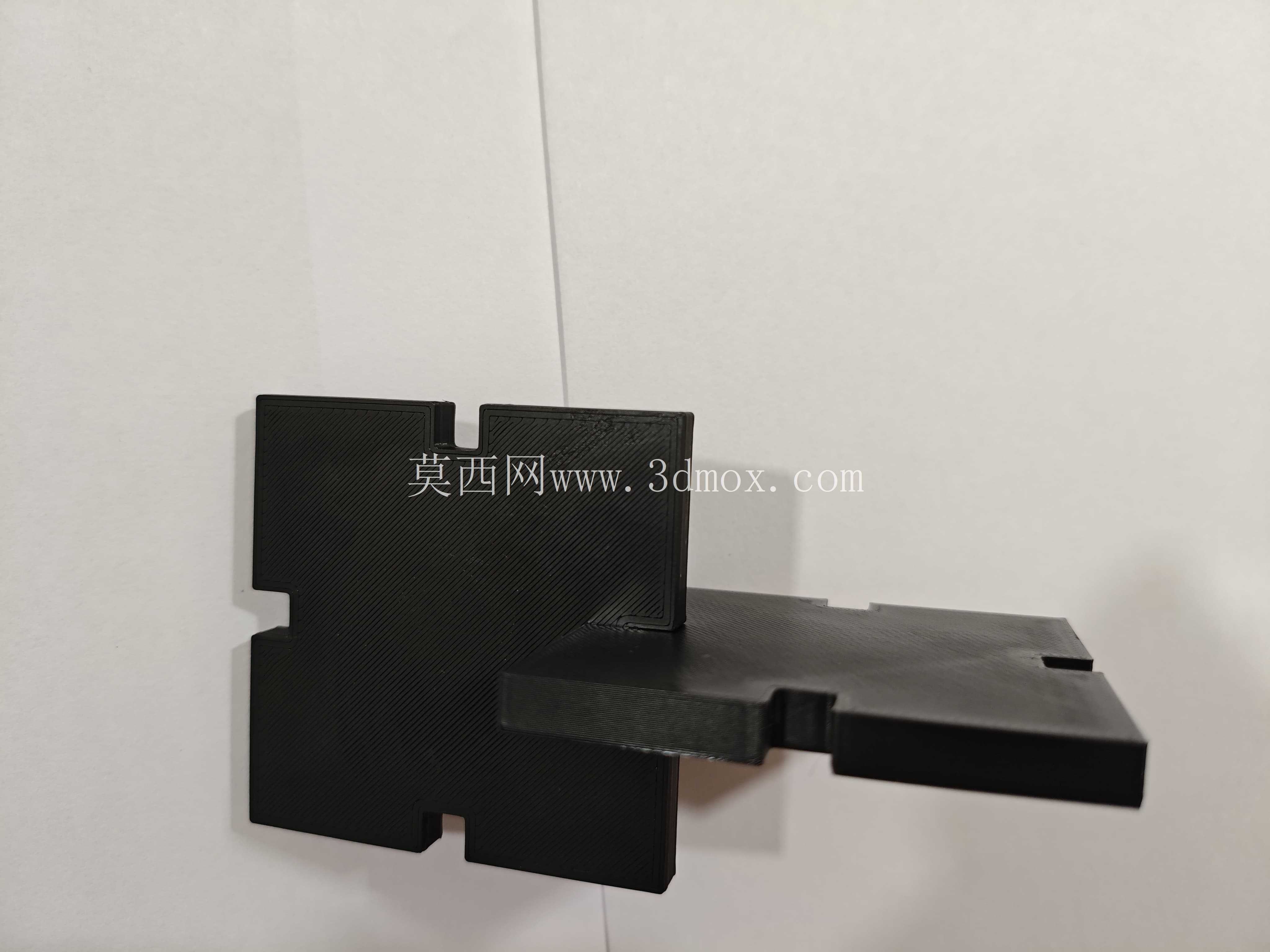

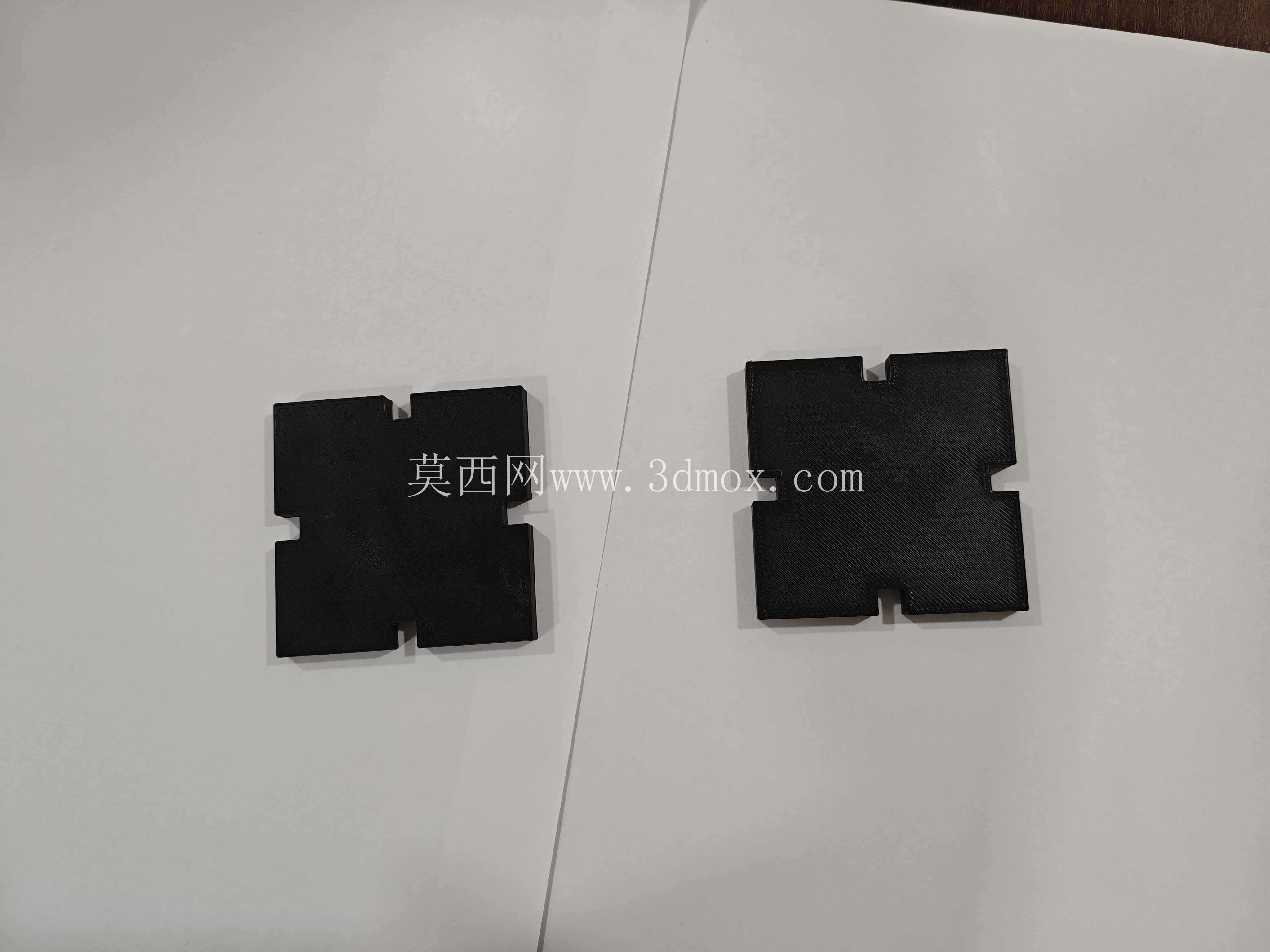

实际打印验证过程中，采用PLA线材在常规桌面级FDM设备上完成成型，打印温度设定在200摄氏度，热床温度60摄氏度，层厚0.2毫米，填充率20%即可满足构件的结构强度要求，拼接后可承受常规人行踩踏的载荷，不会出现结构断裂或者榫头损坏的问题。这类互锁拼接结构的设计思路，也可拓展到其他模块化快装结构的设计中，通过调整壁厚、榫头尺寸、整体外形参数，可适配不同载荷等级、不同使用场景的快装需求，相比传统的螺栓连接、粘接拼接方式，这种纯结构互锁的设计无需额外配件，拆装可重复多次进行，不会出现连接件损耗的问题，尤其适合需要快速搭建、快速拆除的临时展陈、活动场地使用。

在几何重建的精度控制上，所有配合面的尺寸公差均按照3D打印工艺的常规精度范围设定，无需后续机加工即可满足装配要求，相比传统机加工方式制作这类拼接构件，生产周期可缩短70%以上，生产成本也能大幅降低，尤其适合小批量定制化的场地铺装、展具制作场景。构件的空心结构也为后续的功能拓展预留了空间，可在空心腔体内布设LED灯带、传感线路等配件，实现发光地面、交互展陈等附加功能，无需额外破坏构件结构，壁厚也能满足线路穿孔的强度要求，不会出现穿孔位置开裂的问题。
