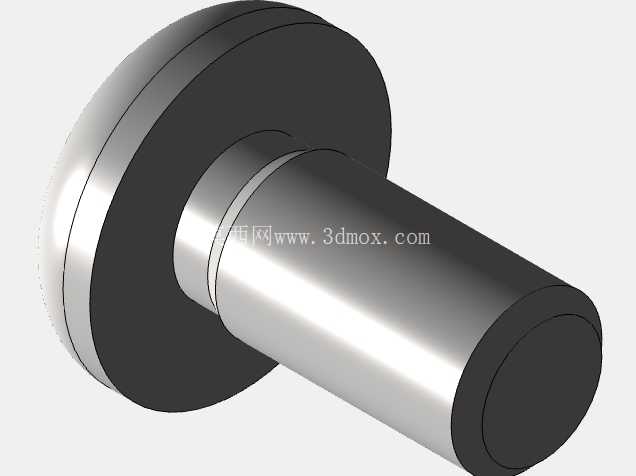

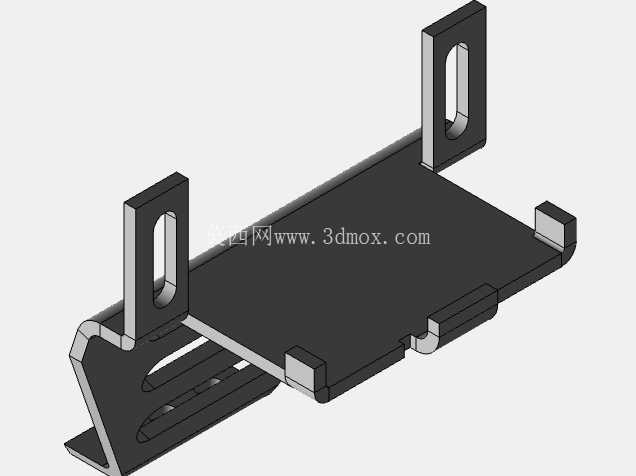

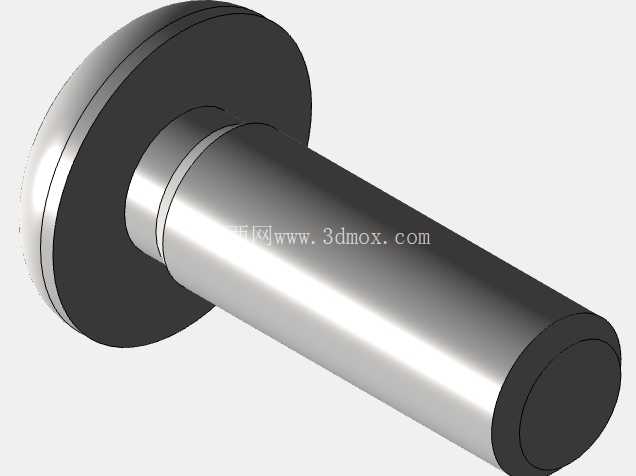

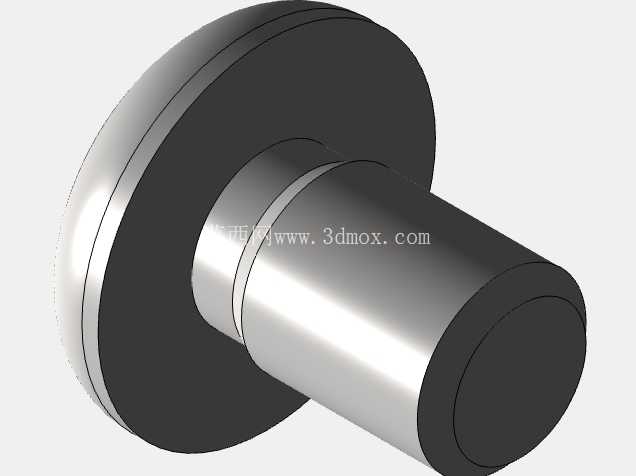

五自由度关节型工业机械臂结构设计

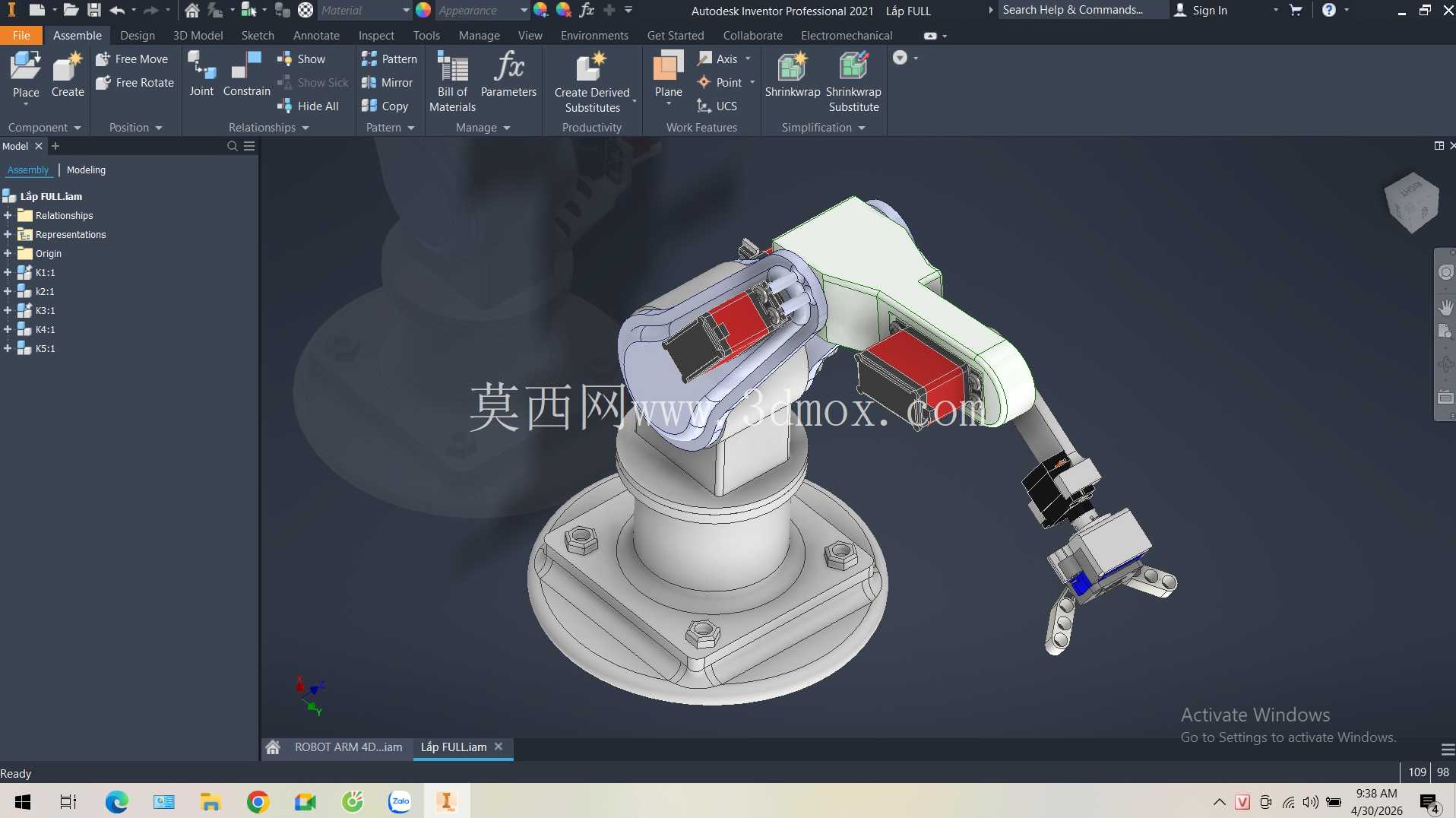

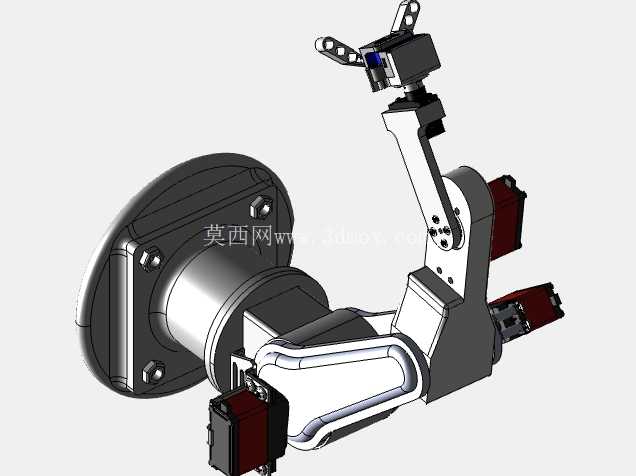

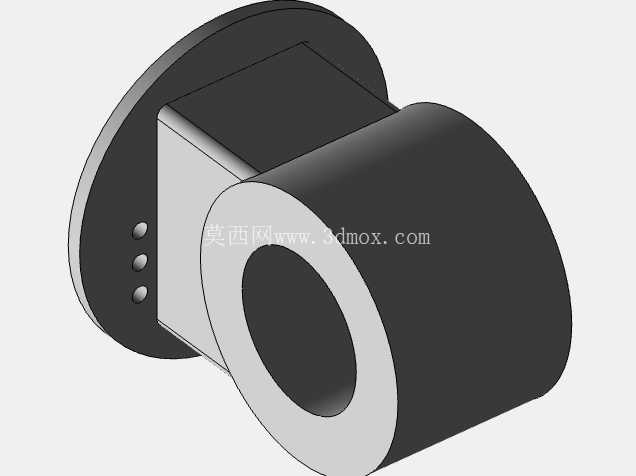

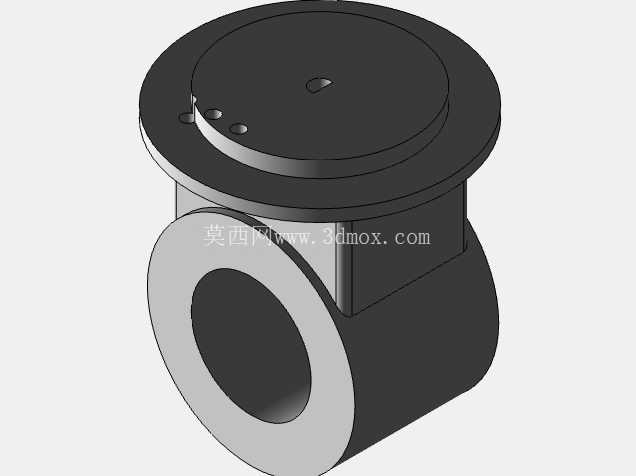

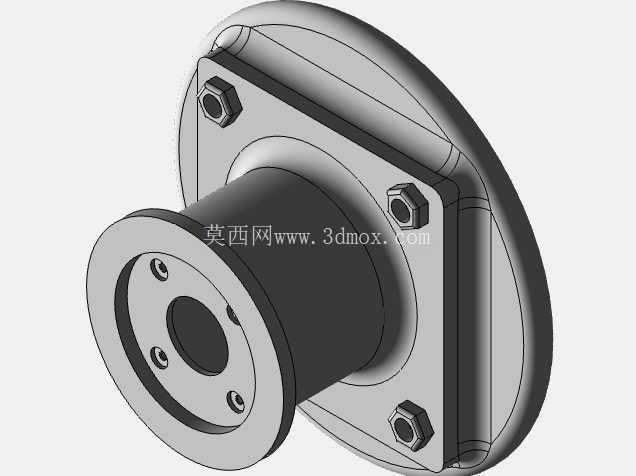

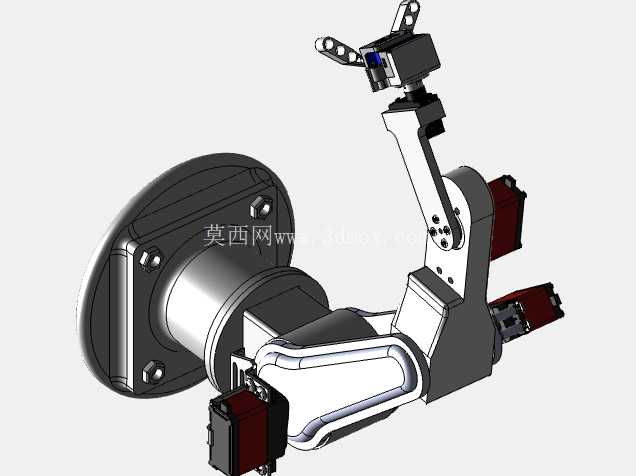

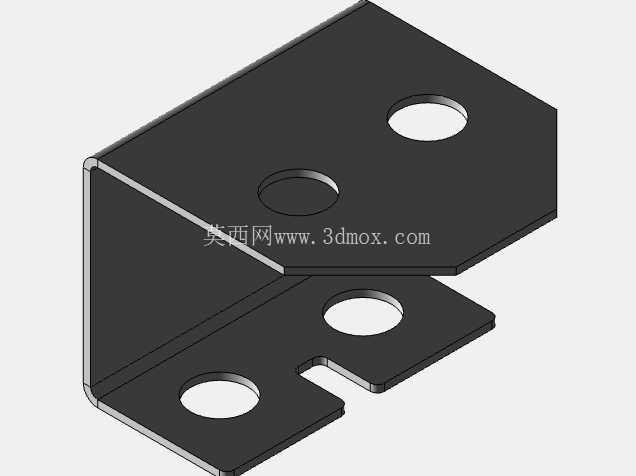

　　这款五自由度关节型机械臂的结构设计，核心面向轻载工位的柔性作业需求，在3C电子小件分拣、教学实训台搭建、实验室自动化采样、小型注塑件取件这类场景中，适配性远高于固定行程的直线模组类执行机构。整套结构采用串联关节布局，从底部安装基座开始，第一关节为整臂回转支承结构，可实现基座平面内360度全周回转，基座采用方形法兰安装面，四个安装孔位呈矩形分布，安装时可直接固定在铝型材工作台面或者钢制设备机架上，安装边界预留足够的螺栓操作空间，不需要额外设计转接法兰即可完成固定，基座整体高度控制在紧凑区间，不会过多占用垂直方向的安装空间，适配多数桌面级设备的安装高度限制。

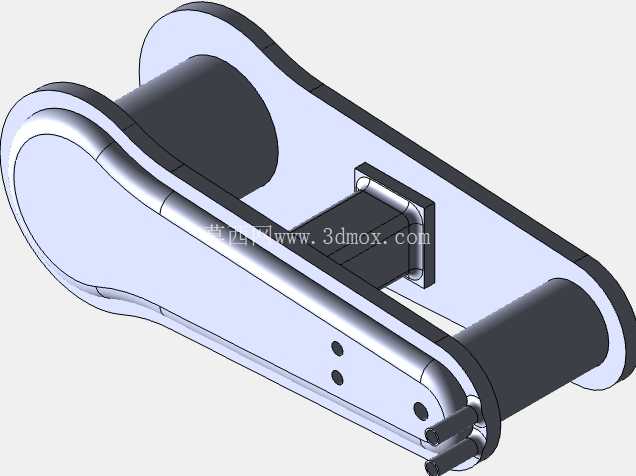

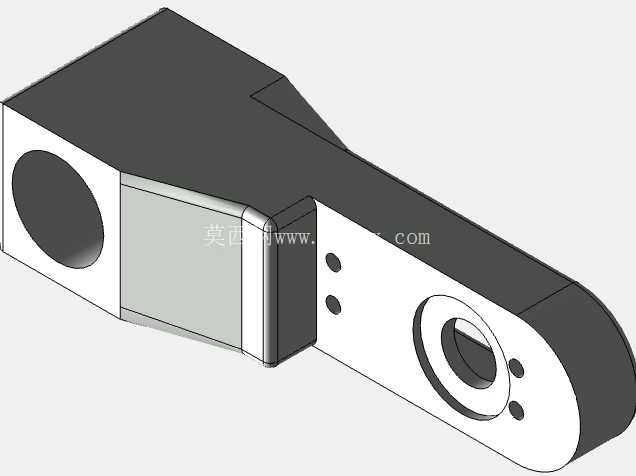

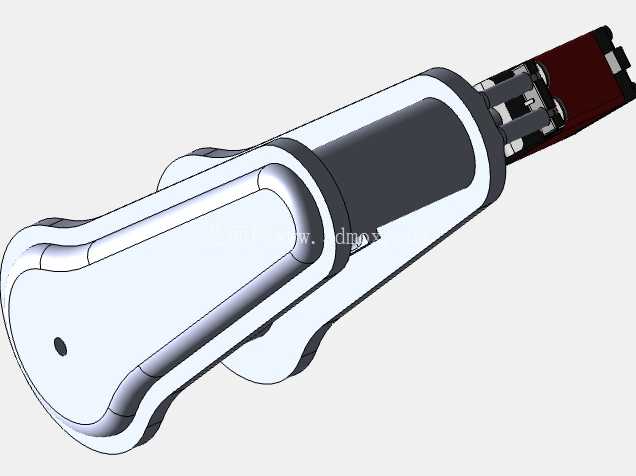

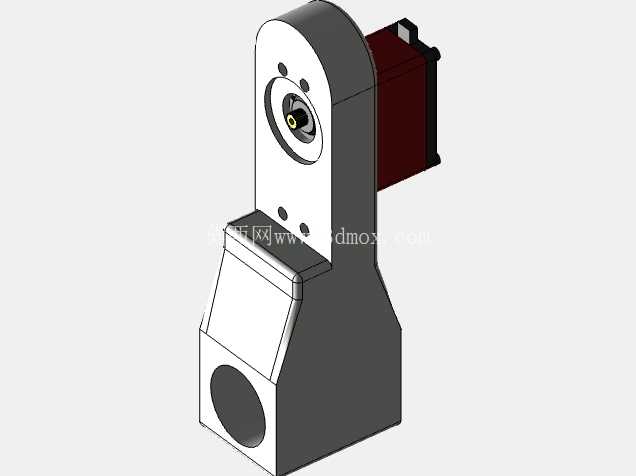

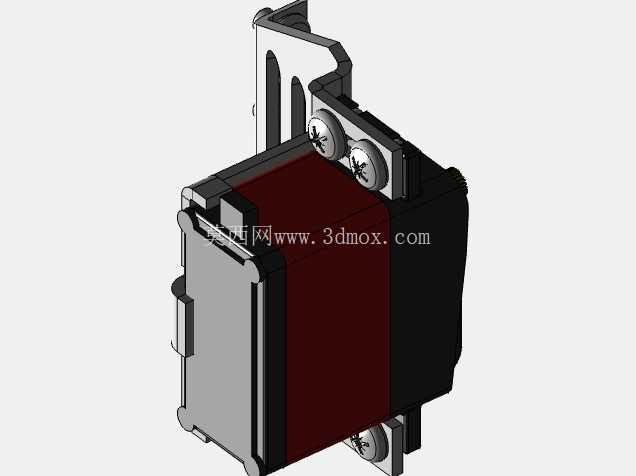

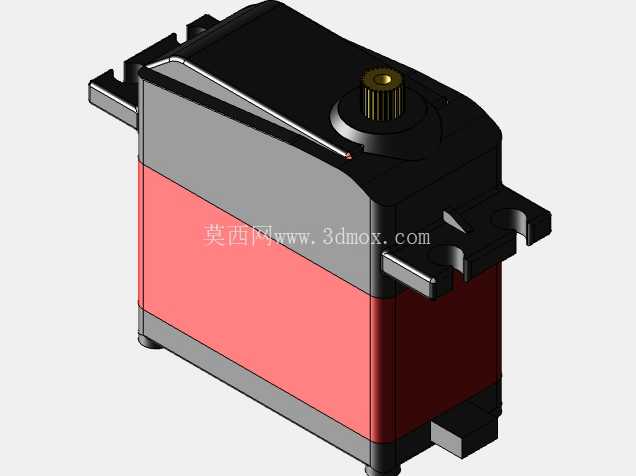

　　第二关节为大臂俯仰关节，承担整臂垂直方向的抬升动作，关节处采用交叉滚子轴承承载径向与轴向复合载荷，大臂采用薄壁箱型结构设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节驱动端的负载冗余，大臂的摆动角度范围覆盖从水平抬升至垂直向上的作业区间，可适配不同高度的作业台面取放需求。第三关节为小臂俯仰关节，衔接大臂与腕部结构，小臂长度经过运动学仿真优化，在最大伸展状态下不会出现关节死点，同时保证末端在常规作业区间内的运动精度，小臂内部预留走线槽空间，所有驱动线缆与信号线缆均可从臂身内部穿过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，也能减少车间粉尘、切削液对线束的侵蚀。

　　腕部设置两个正交关节，分别实现腕部回转与末端俯仰动作，两个关节的轴线垂直交汇，可保证末端执行器在工作空间内实现任意姿态调整，末端采用标准法兰接口，可快速适配夹爪、吸盘、小型焊枪、点胶头等不同作业执行端，不需要额外修改腕部结构即可完成末端工具更换。整套结构的运动学解算逻辑清晰，五个关节的运动范围相互配合，可覆盖半径500毫米左右的半球形工作空间，在工作空间内不存在奇异点位，运动过程中关节之间不会出现结构干涉，哪怕是在大臂完全伸展、腕部弯折到极限角度的状态下，臂身各部件之间也预留有足够的安全间隙。

　　设计过程中针对各关节的负载做了匹配计算，基座回转关节承担整臂的全部转动惯量，因此支撑结构的壁厚做了针对性加强，而腕部关节因为距离驱动端较远、负载力臂长，所以采用轻量化的高强度铝合金材质，在保证结构强度的同时降低运动惯量，提升末端响应速度。在实际产线应用中，这类五自由度机械臂可直接集成在小型自动化工作站内，替代人工完成重复性的上下料、搬运、定位作业，相比六轴机械臂，少一个冗余自由度的设计让结构成本更低、控制逻辑更简单，对于作业路径相对固定的工位来说，完全可以满足使用需求，同时后期维护难度也更低，普通设备维护人员经过简单培训即可完成关节润滑、易损件更换等日常维护工作。安装时需要注意基座的水平度校准，水平度误差控制在0.1毫米以内即可保证全行程内的运动精度，基座固定螺栓需要采用防松垫圈，避免设备长期运行过程中出现螺栓松动导致的定位偏差。臂身所有转动关节的密封结构都做了针对性设计，可阻挡常规车间环境下的粉尘进入关节轴承内部，延长轴承的维护周期，适合在普通机加工车间、电子组装车间这类非极端恶劣环境下长期连续运行。
