小型直流电机配套三叶风扇翼结构设计

在小型消费电子、教育类迷你机器人以及低龄儿童电动玩具的动力散热模块设计中，这类三叶结构的风扇翼是应用频次极高的空气流动驱动部件，区别于常规大尺寸工业散热扇，它的适配场景全部集中在小功率直流有刷/无刷电机的输出端，核心作用是在极小的装配空间内带动空气定向流动，带走电机绕组、驱动板工作时产生的积热，避免小空间内热量堆积导致的电机退磁、驱动元件性能衰减问题。

从实际装配的边界条件来看，这类风扇翼的中心安装孔完全匹配微型直流电机的出轴直径，通常采用过盈配合加微量厌氧胶辅助固定的方式，不需要额外的锁紧结构，安装时对准电机轴压入到位即可，整体径向尺寸控制在极小范围内，不会超出迷你机器人、小型玩具的外壳内部预留空间，轴向厚度也做了薄化处理，不会额外占用动力舱的轴向长度，给电池、控制板的排布留出足够余量。

设计过程中首先要平衡的是扇叶的动平衡性能，三叶结构相比两叶结构在同等转速下的振动量更小，运行噪音更低，更适合贴近使用者的民用小型产品场景，每一片扇叶的曲面弧度都经过气流走向校核，从叶根到叶梢的弦长逐步收窄，曲面扭转角度顺着旋转方向平滑过渡，保证在电机每分钟数千转的常规工作转速下，不会出现扇叶末端气流紊流导致的额外风阻，也能避免长期高速旋转下的扇叶应力集中断裂问题。扇叶根部与中心轮毂的过渡位置做了大圆角处理，分散旋转时的离心力载荷，即使是采用常规工程塑料注塑成型，也能满足长期运行的结构强度要求，不需要额外添加玻纤增强材料就能覆盖常规使用场景的寿命需求。

实际选型使用时，这类风扇翼不需要配套额外的导风罩结构，直接固定在电机出轴上就能发挥作用，在迷你行走机器人的动力舱内，它产生的定向气流可以同时覆盖电机外壳和旁边的驱动电路板，不需要额外设置独立的散热结构，能有效简化整体产品的结构设计流程，减少零部件数量。在小型电动玩具的设计中，这类风扇翼除了基础的散热作用，部分场景下还可以作为简易的风力驱动部件，比如小型风力玩具车、气垫玩具的动力输出端，依靠扇叶旋转产生的反向气流推动产品移动，这就要求扇叶的曲面角度在兼顾散热风量的同时，也能提供足够的轴向推力，设计时特意调整了叶梢的攻角，让它在低转速下也能产生足够的气流推力，适配玩具类产品的低电压、低转速电机特性。

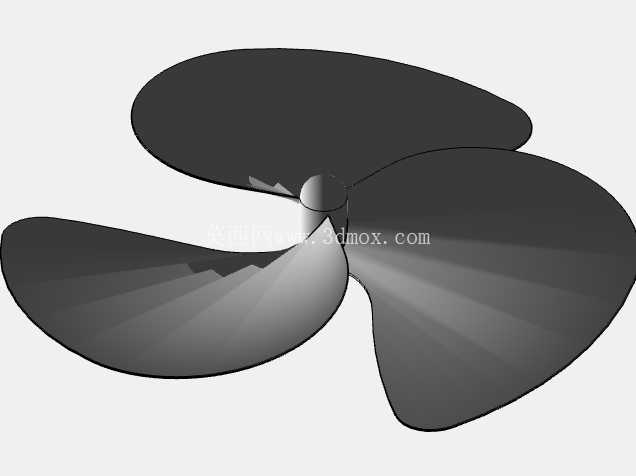

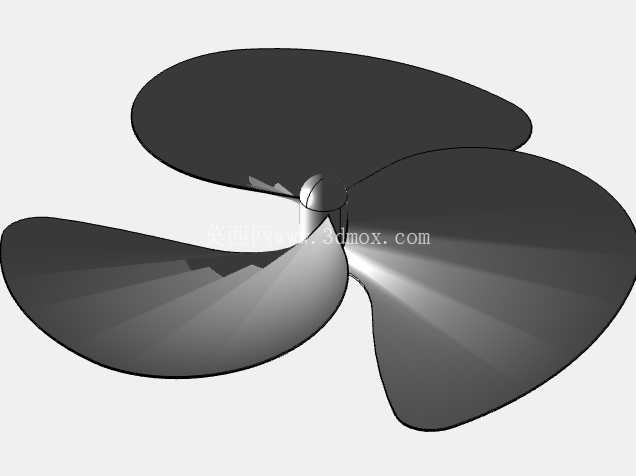

从结构建模的逻辑来看，首先确定中心轮毂的直径和安装孔尺寸，保证和目标电机轴的配合公差在合理范围内，避免出现安装后松动或者压装时开裂的问题，之后单扇叶的曲面通过多截面放样生成，每一个截面的弦长、扭转角度都根据径向位置的线速度做对应调整，叶根位置的厚度更大，保证和轮毂连接的结构强度，叶梢位置适当减薄，降低旋转时的转动惯量，减少电机启动时的负载冲击。三片扇叶沿中心圆周方向均匀分布，夹角误差控制在极小范围内，从建模源头就保证动平衡性能，减少后续量产时的动平衡校正工序，降低生产加工的成本。建模过程中还特意对扇叶的边缘做了圆角钝化处理，避免高速旋转时锋利边缘带来的安全隐患，符合小型消费类产品、玩具产品的安全设计规范。

在实际的装配验证环节，这类风扇翼的拆装难度极低，不需要专用工具就能完成和电机轴的装配与拆卸，方便后期产品的维护更换，同时扇叶的整体重量控制在极轻的水平，不会给电机的输出轴带来额外的径向载荷，避免长期运行导致的电机轴偏磨、轴承寿命缩短问题。针对不同的使用场景，只需要调整扇叶的曲面角度和整体直径，就能适配不同转速、不同风量需求的直流电机，不需要重新改动中心轮毂的安装结构，具备很强的通用适配性，能覆盖从直径二十毫米到六十毫米区间的各类小型直流电机散热、动力输出需求。
