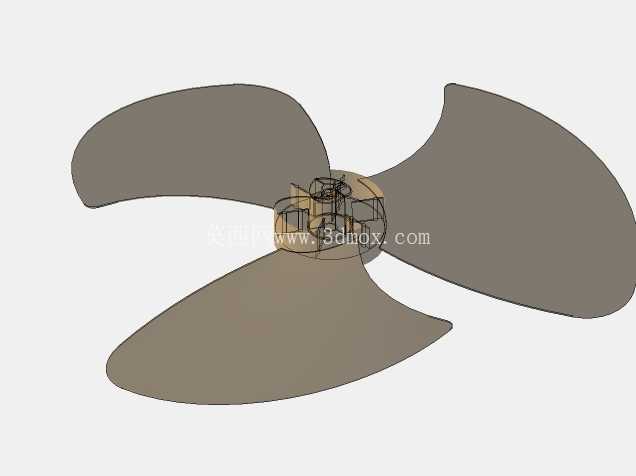

三叶曲面结构船用推进螺旋桨

在中小型内河作业船、休闲游艇以及低速水下推进设备的动力传递链路中，螺旋桨是直接将轴系旋转扭矩转化为轴向推进力的核心执行部件，其曲面精度、叶形分布直接决定了动力转化效率与运行平稳性。这款三叶结构螺旋桨的设计，首先围绕低转速工况下的推力输出需求展开，叶片采用大弦长后掠曲面构型，从叶根到叶梢的截面翼型做了连续变厚度处理，叶根区域保留足够的结构厚度以传递轴系扭矩，避免交变载荷下出现根部应力集中断裂的问题，叶梢区域做薄化收边处理，降低高速旋转时的叶梢涡流损耗，减少不必要的能量耗散。

从安装边界来看，桨毂中心设置了与动力输出轴匹配的内孔定位结构，孔内预留了键槽安装位，可通过平键实现与传动轴的周向固定，配合轴端锁紧结构即可完成轴向定位，安装时需要保证桨毂端面与轴肩的贴合度，控制端面跳动量在允许范围内，避免旋转时出现偏心振动。三个叶片沿桨毂周向呈120度均匀分布，这种等夹角布局能让每个叶片旋转时的入水受力更均匀，相比两叶桨在相同转速下的推力脉动更小，运行时的振动噪声更低，适合对运行平稳性有一定要求的载人船舶或水下观测设备使用。

设计过程中，叶片的曲面造型没有采用单一圆弧扫掠的简单构型，而是结合不同半径位置的线速度差异，对每个截面的攻角做了梯度调整：靠近桨毂的内侧区域线速度较低，截面攻角设置偏大，保证低线速度下仍能产生足够的推力；靠近叶梢的外侧区域线速度高，截面攻角逐步减小，避免大攻角下出现流体分离导致推力下降、阻力骤增的问题。叶片的导边做了圆弧钝化处理，减少水中杂物缠绕、磕碰造成的边缘损伤，随边则保留了合适的厚度，兼顾结构强度与流体顺滑过渡的需求。

在实际应用场景中，这类螺旋桨适配功率区间在10-30马力的小型动力单元，吃水深度较浅的作业场景下，三叶布局相比多叶桨的单片叶面积更大，在相同转速下能推动更多水体获得推力，不容易因为水面附近的空气卷入出现空转打滑的问题。桨毂部分的结构做了流线型包覆，减少轮毂位置的流体阻力，同时轮毂内部的空腔结构可以预留一定的平衡调整空间，完成叶片加工后可通过动平衡测试在轮毂对应位置添加配重，将高速旋转时的不平衡量控制在允许范围内，降低轴系的附加载荷，延长动力端轴承的使用寿命。

从结构强度校核的角度，叶片根部与桨毂的过渡位置采用大圆角平滑衔接，避免直角过渡造成的应力集中，在承受突发变载荷比如螺旋桨碰到水下漂浮杂物时，应力能沿着圆角区域均匀分散，不会出现局部应力超过材料强度极限导致的叶片断裂问题。整个桨体的外形轮廓在旋转方向上没有突兀的凸起结构，所有曲面都做了G2连续过渡，既可以减少流体阻力，也能降低旋转时的水流噪声，对于需要安静运行环境的水下探测类设备，这种低噪声的叶形设计能有效减少对探测信号的干扰。

安装适配时需要注意，螺旋桨的旋转直径需要与船体尾部的安装空间匹配，保证叶梢与船体外壳、舵叶之间留有足够的安全间隙，避免旋转过程中出现剐蹭，同时这个间隙也不能过大，否则会降低螺旋桨的水流利用效率，造成推力损失。叶片的曲面精度直接影响推进效率，建模过程中对每个截面的翼型坐标做了精准控制，曲面缝合后没有出现微小的褶皱或凸起，保证流体沿着叶片表面顺滑流动，减少紊流的产生。
