户外高空作业用手握式滑索滑轮结构

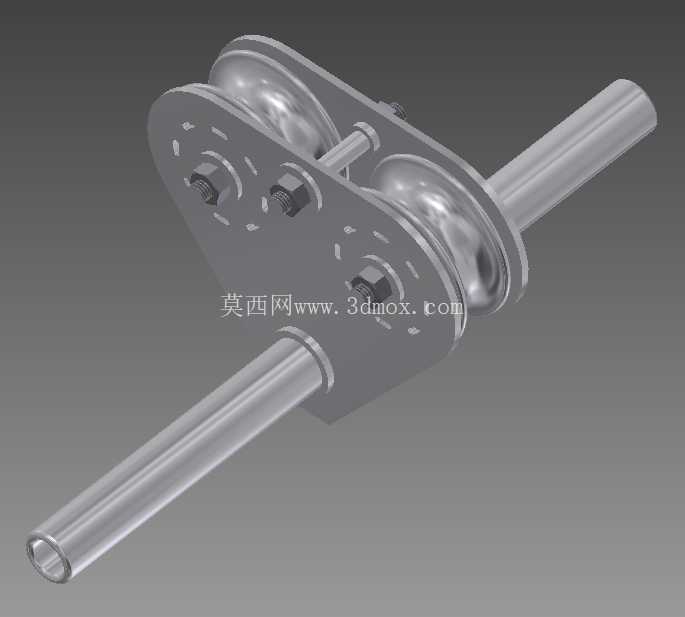

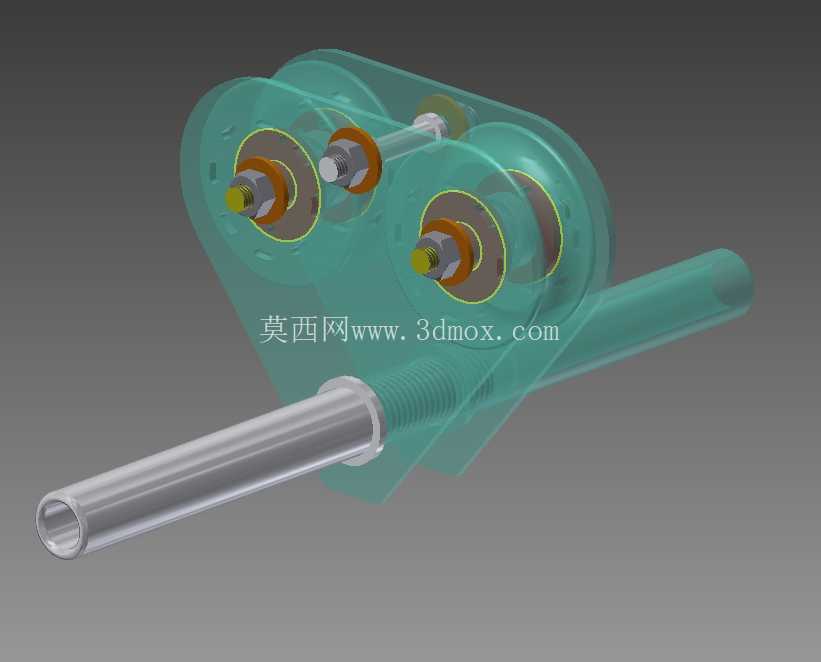

　　该滑索滑轮组件主要应用于户外高空横渡、景区滑索体验、应急救援高空绳索转移、山地作业跨障等场景，作为承载人体重量沿承重钢索滑行的核心受力部件，其结构可靠性直接关系到使用过程的人身安全，因此在结构设计阶段需要充分考虑动载荷冲击、握持稳定性、绳索适配性等多维度工程需求。从整体结构来看，组件分为上部滑轮承载组与下部握持手柄两个核心部分，上部承载板采用整块不锈钢板材经铣削加工成型，板面上分布的多组安装孔位一方面用于固定滑轮轴、侧板连接螺栓，另一方面可根据不同载荷等级选配加强紧固件，同时多孔设计也能在保证结构强度的前提下降低整体自重，减少长时间握持的手臂负荷。

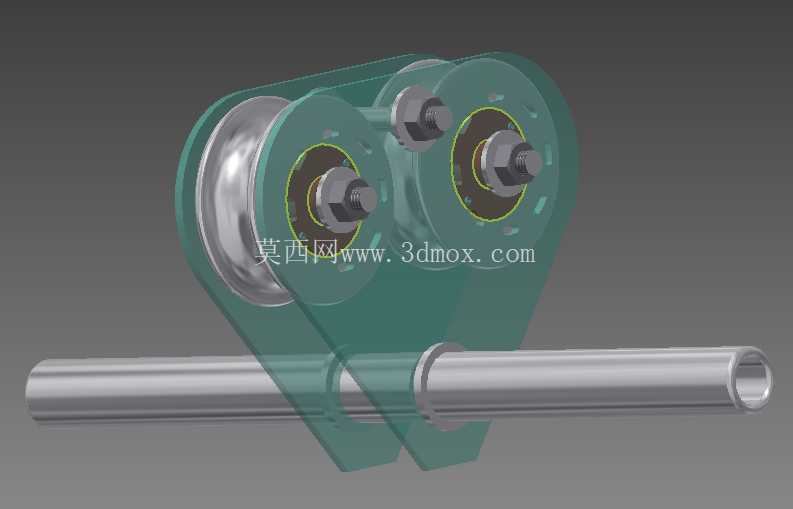

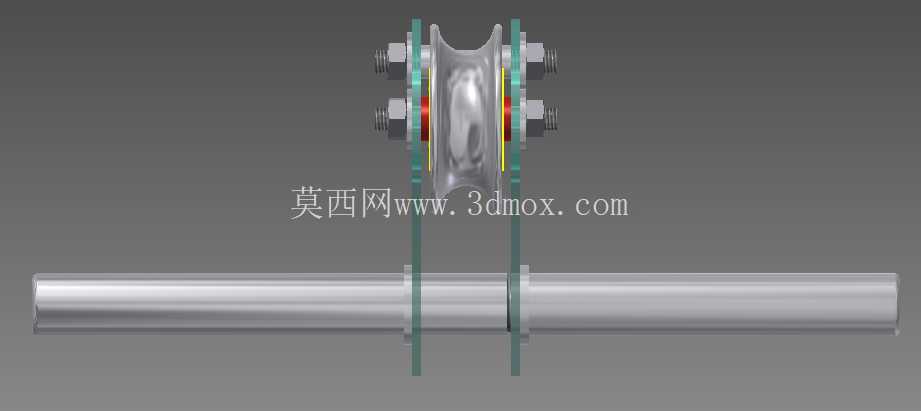

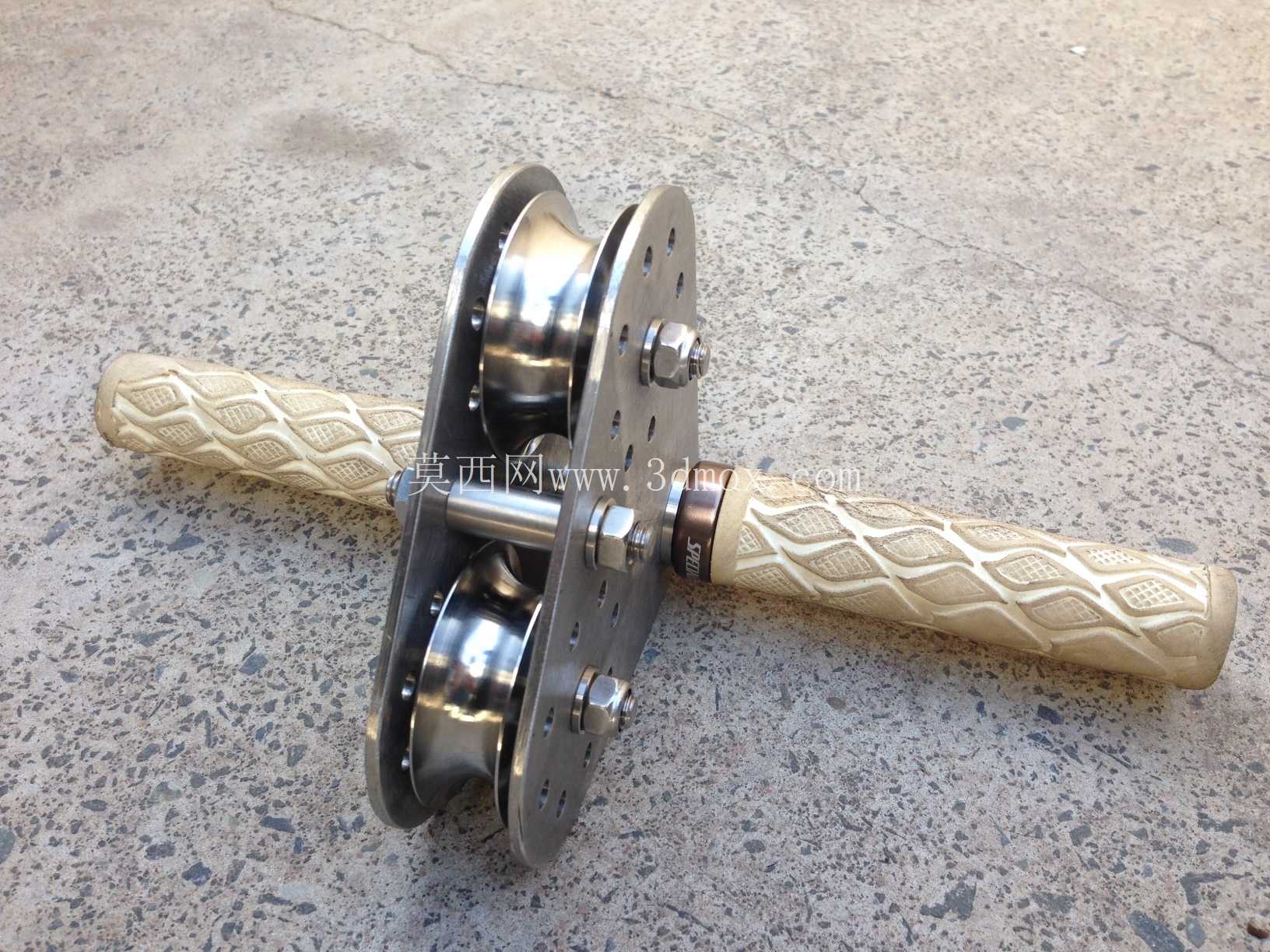

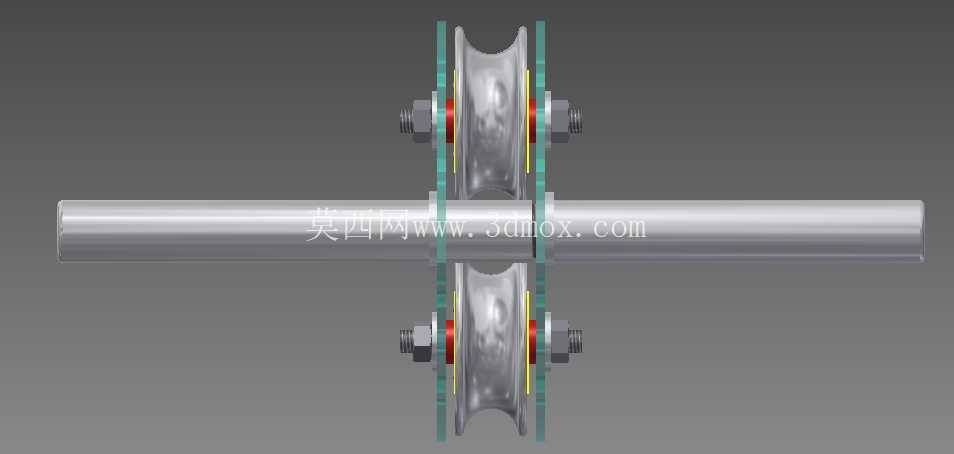

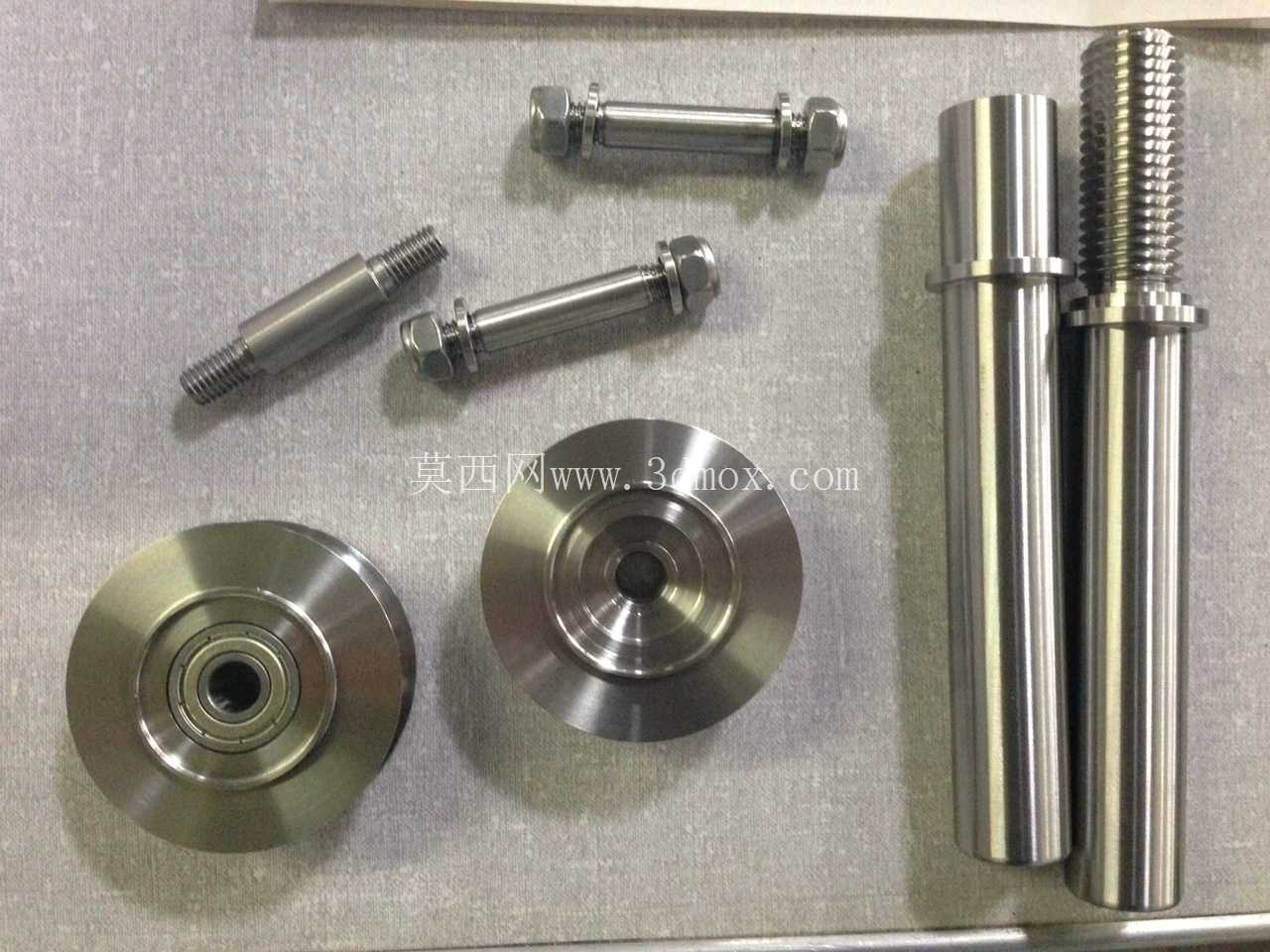

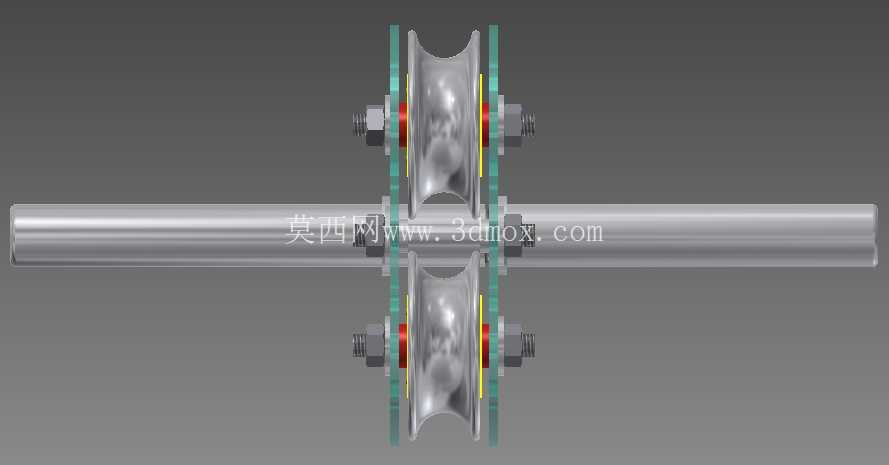

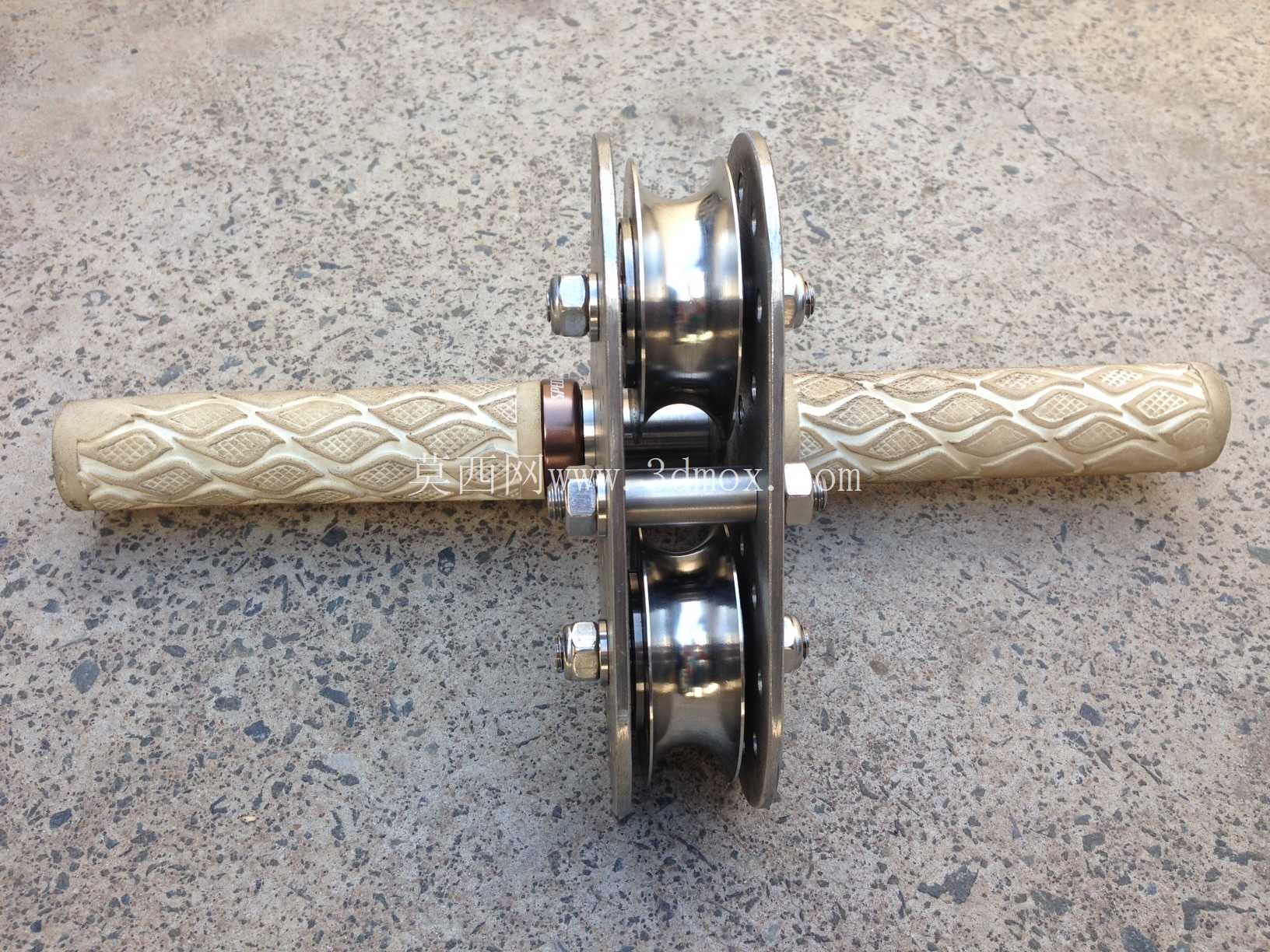

　　上部滑轮组采用双轮并列布局，相比单滑轮结构，双轮与钢索的接触面积更大，单位面积压强更低，既能减少钢索表面的磨损速率，也能在滑行过程中避免滑轮偏摆卡滞，滑轮轮槽采用圆弧过渡设计，适配直径8-12mm的常规承重钢索，轮槽表面做抛光处理，降低滑行时的滚动摩擦阻力，让滑行过程更顺畅。滑轮轴采用高强度螺栓配合防松螺母锁紧，轴与滑轮内孔之间加装滑动轴承，保证滑轮转动灵活无卡涩，同时轴承两侧加装防尘密封圈，避免户外使用时沙尘、雨水进入轴承内部造成磨损卡滞，延长部件的户外使用寿命。下部握持手柄采用防滑纹理设计，手柄表面的菱形交错纹路一方面能增大手掌与手柄之间的摩擦力，即使手心出汗或者佩戴防滑手套操作也能保证握持稳固，不会出现脱手风险；手柄内部采用金属衬管与上部承载板刚性连接，衬管与承载板的连接位置加装定位销，避免手柄受侧向力时出现转动偏移，手柄外层包裹防滑耐磨的橡塑材质，低温环境下也不会出现材质发硬打滑的问题，适配不同气候区域的户外使用需求。

　　从安装边界来看，上部滑轮组的开口尺寸经过精确计算，安装时只需将滑轮轮槽对准钢索卡入即可，不需要额外拆解部件，单人即可完成快速安装，组件整体宽度控制在120mm以内，长度方向从滑轮顶端到手柄底端约220mm，整体自重控制在1.2kg左右，既不会因为过重增加携带负担，也能保证足够的结构强度，额定承载载荷可达120kg，满足单人滑行的载荷要求。在设计过程中，承载板的受力经过有限元校核，在螺栓连接位置、滑轮轴安装孔位置做了局部加厚处理，避免应力集中导致的板材变形，所有外露的螺栓端部都做了倒圆角处理，不会在使用过程中剐蹭绳索或者划伤操作人员。

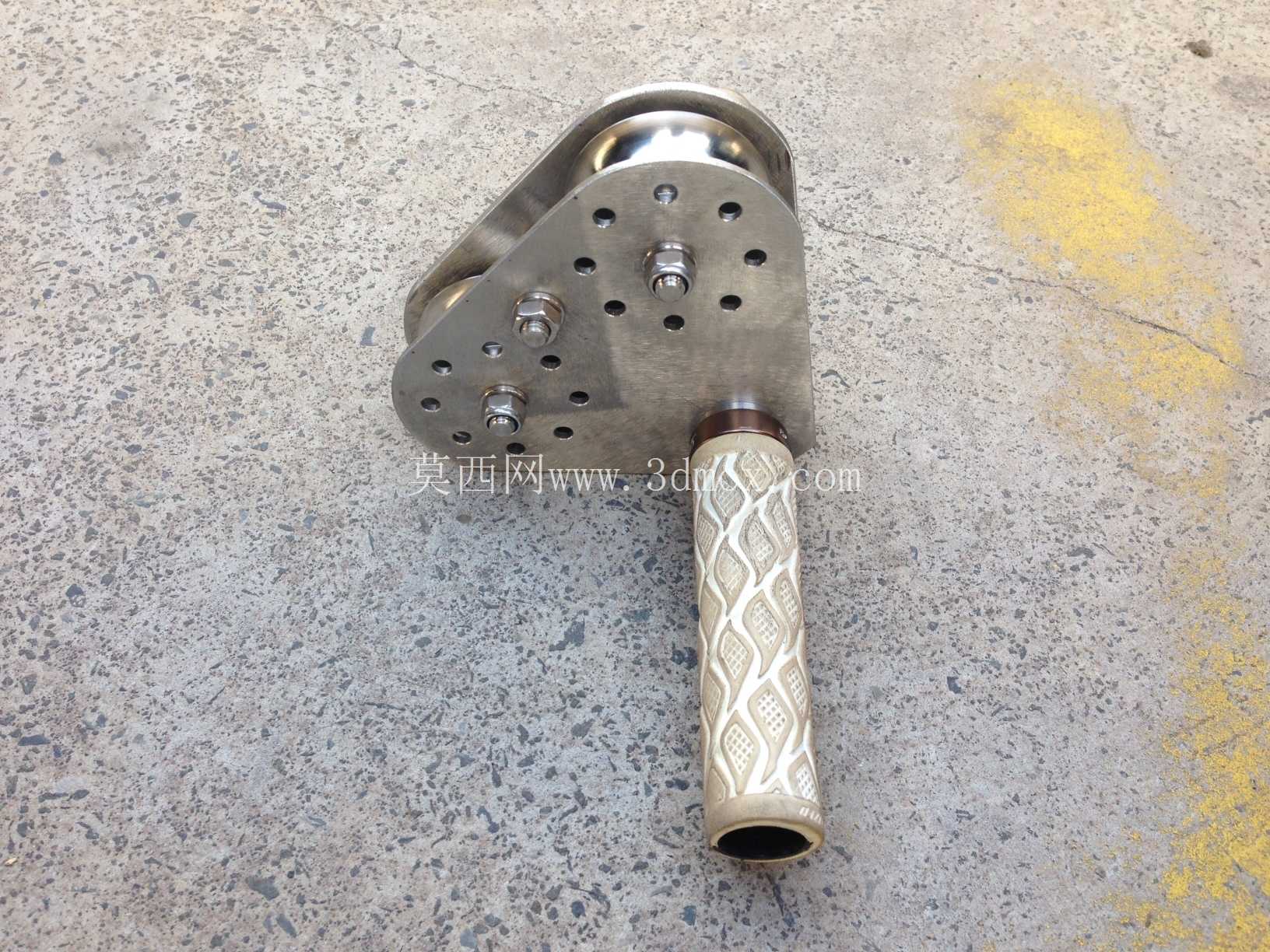

　　手柄的握持角度与上部承载板呈15度倾斜角，这个角度是经过多次人体工学测试确定的，操作人员自然握持手柄时手臂处于放松状态，滑行过程中不需要刻意调整手腕角度就能保持身体平衡，长时间悬挂也不会出现手腕酸痛的问题。滑轮的转动阻尼经过调校，既不会因为阻尼过小导致滑行速度过快难以控制，也不会因为阻尼过大增加滑行阻力，配合配套的制动装置可以灵活控制滑行速度。在实际使用场景中，该组件既可以作为景区固定滑索的配套滑行部件，也可以作为户外探险、应急救援的便携横渡装备，整体结构没有易损的小零件，日常维护只需要定期清理滑轮轮槽内的沙尘、给轴承加注润滑脂即可，不需要复杂的拆解保养，适合户外复杂环境下的长期使用。结构设计上没有多余的装饰性部件，所有结构特征都服务于功能需求，承载板上的孔位除了安装功能外，还可以作为安全绳的挂接点位，操作人员可以将安全绳的挂钩直接挂在承载板的孔位上，形成双重安全保护，不需要额外加装挂接构件，进一步简化了装备的整体结构。
