欧比旺克诺比主题光剑握持结构设计

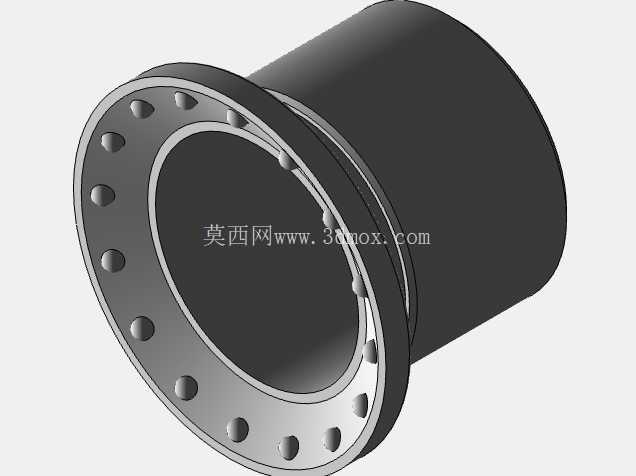

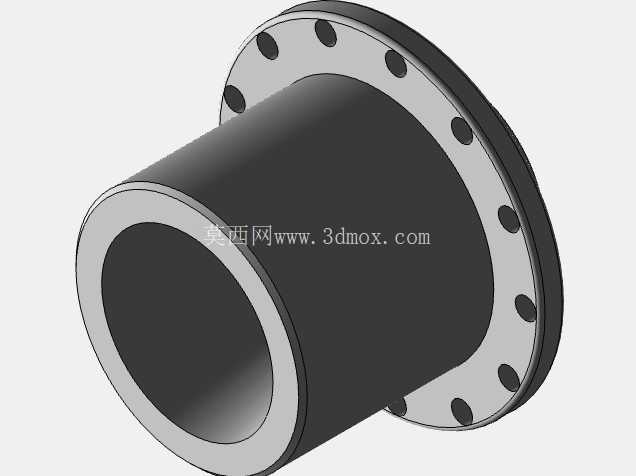

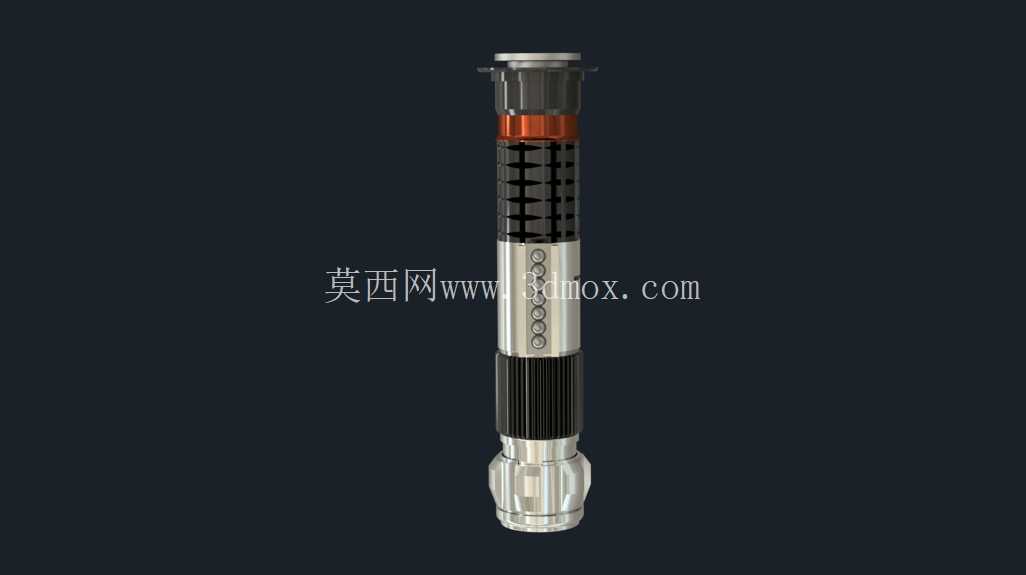

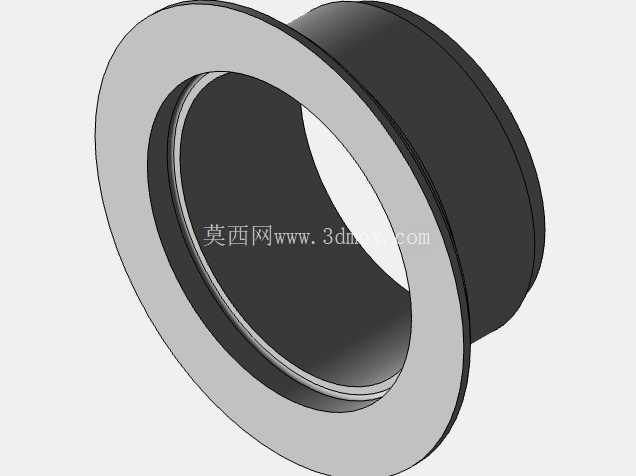

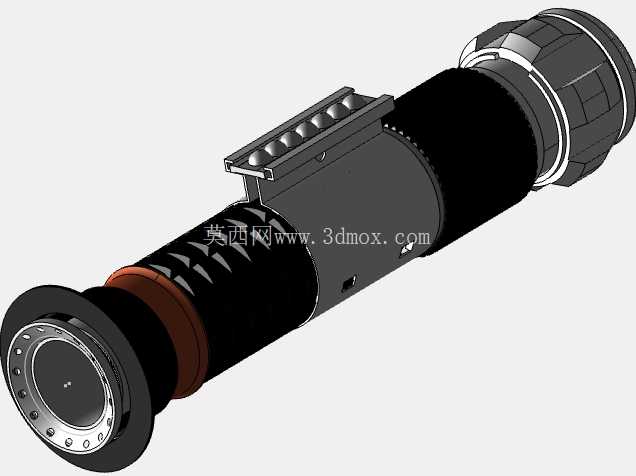

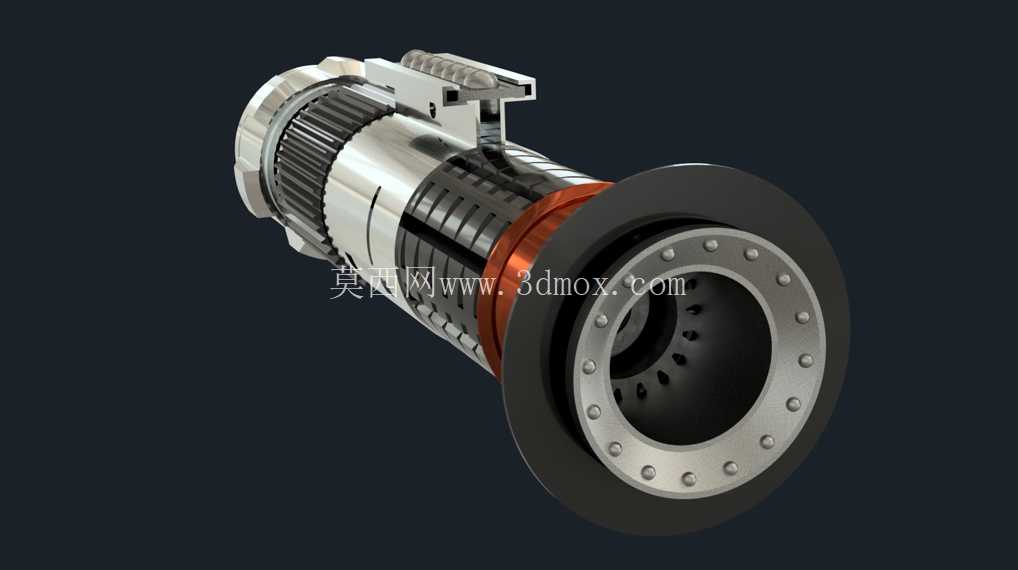

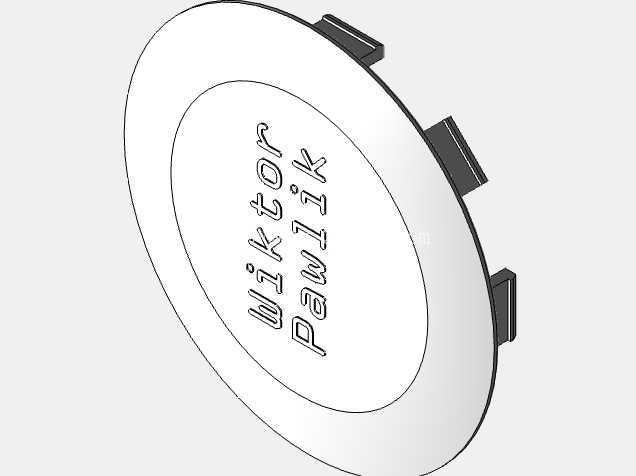

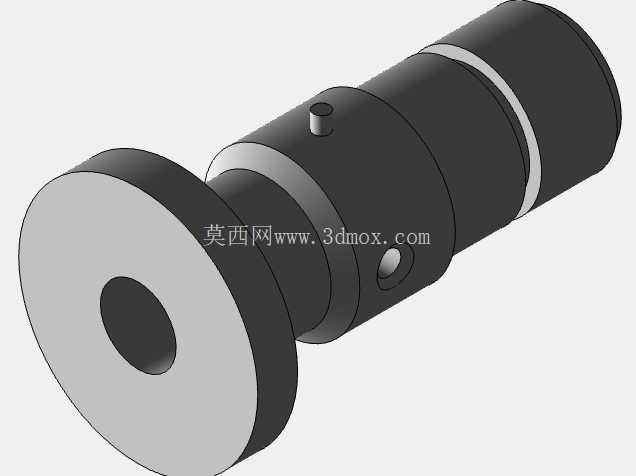

　　本次呈现的光剑结构设计，核心围绕手持类长杆道具的人机握持逻辑展开，在结构排布上充分参考了手持设备的受力特性，将握持段设置在整体结构的重心偏前位置，匹配日常持握时的手腕受力角度，避免长时间持握产生的力矩偏移问题。从结构分层来看，整体从前端发射端到尾盖端依次设置了限位环、握持防滑段、功能按键区、调节环段、尾端配重块几个核心模块，各模块之间采用台阶轴配合加周向定位销的连接方式，既保证了同轴度要求，也能在模拟装配时实现无干涉拆装。前端发射端设置了带均匀安装孔的法兰式端盖，端盖内侧预留了发光元件的安装槽位，槽位深度匹配常规小型LED灯板的安装尺寸，端盖与主体筒身之间采用螺纹连接加密封圈槽的结构，可满足道具类产品的防尘装配需求。

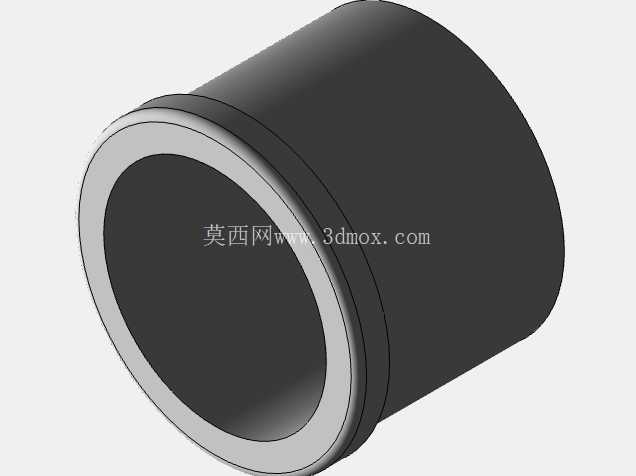

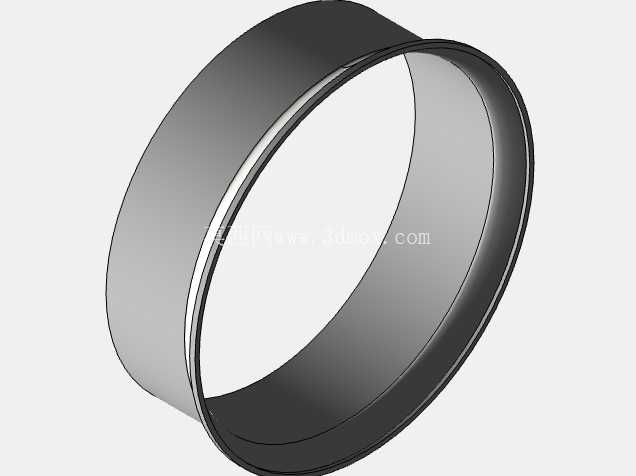

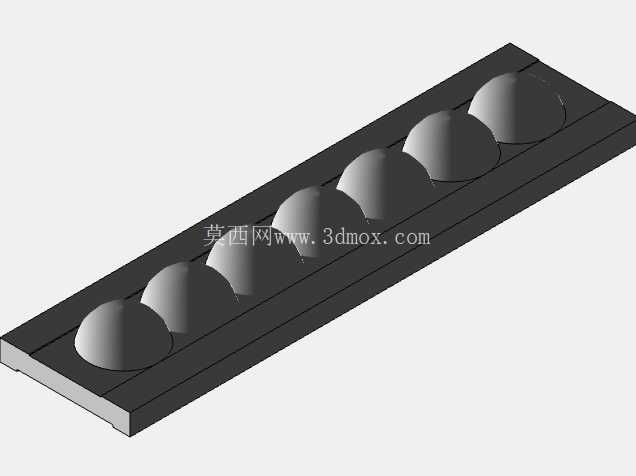

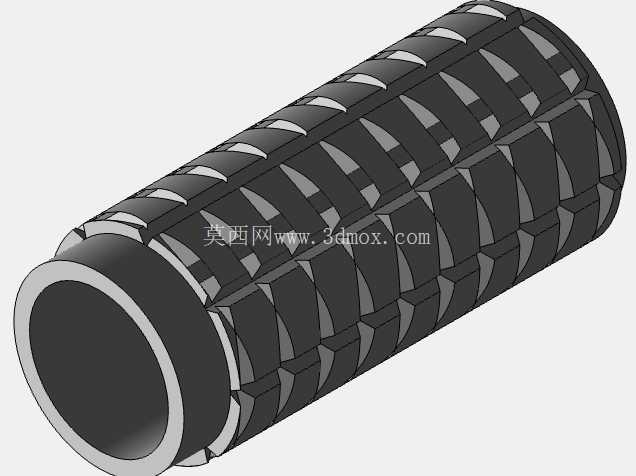

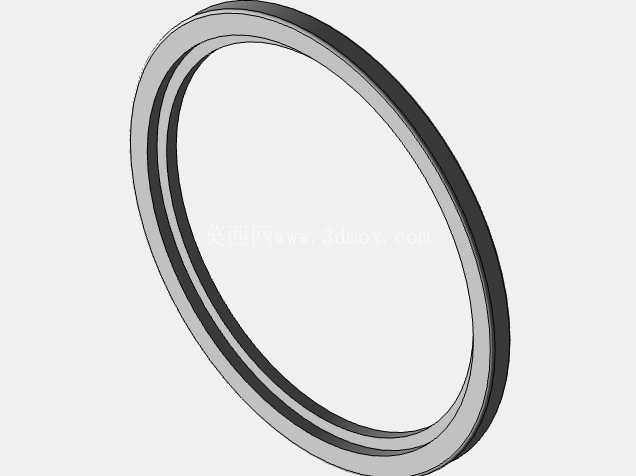

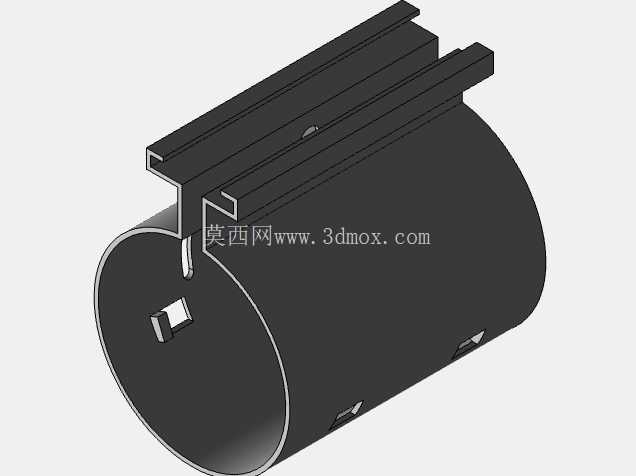

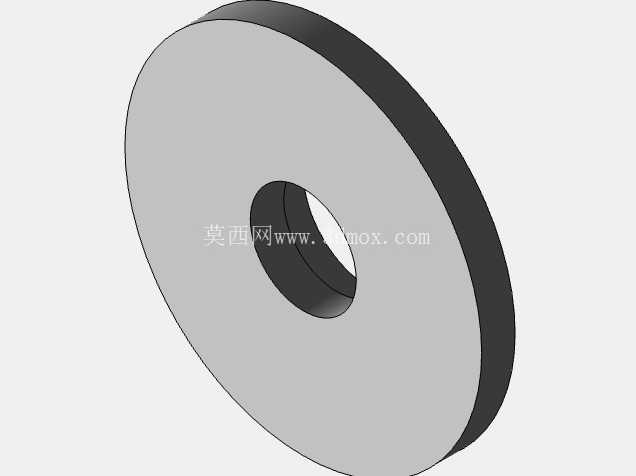

　　紧邻端盖的位置设置了一圈铜色装饰限位环，环的内径与筒身外径采用H7/g6的间隙配合，装配后可通过侧面紧定螺钉实现周向固定，避免转动错位。握持段表面设计了连续的内凹斜纹防滑结构，斜纹的深度控制在1.2mm，间距4mm，既能够保证持握时的摩擦力，也不会因为纹路过深影响整体外观的流畅性，握持段的筒身壁厚设置为2.5mm，在保证结构强度的前提下尽可能控制整体重量，匹配手持道具的重量控制要求。功能按键区设置在握持段上方的凸起基座上，基座与筒身采用一体化结构设计，表面排布了8个等距的功能按键安装槽，槽位尺寸匹配常用的轻触开关安装规格，基座侧面预留了走线槽，可连通筒身内部的电池仓空间，方便内部线路的排布。

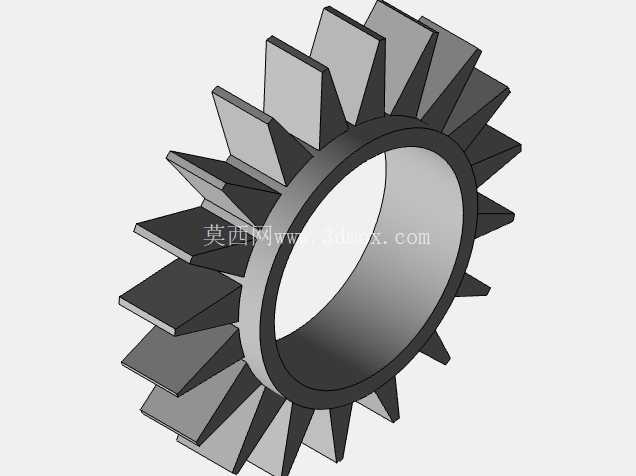

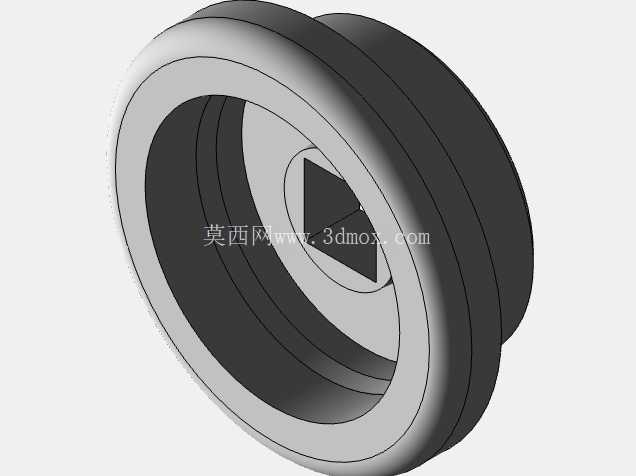

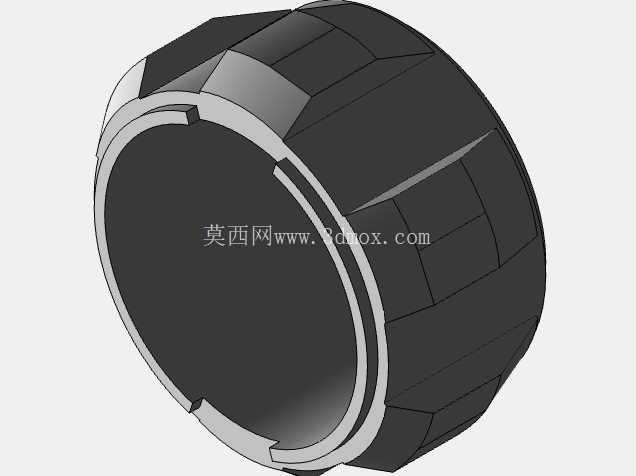

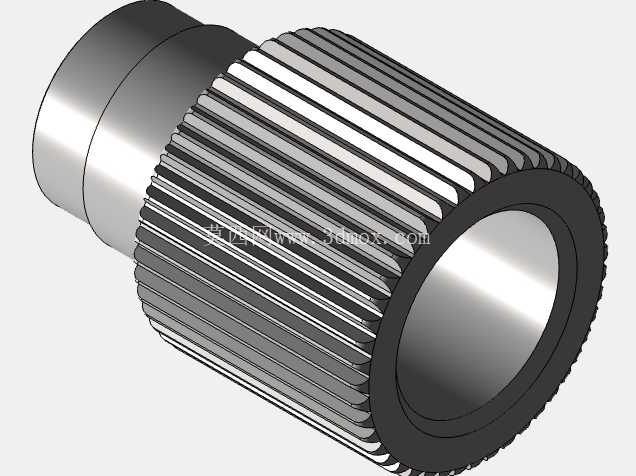

　　筒身中部设置了一圈带刻度标识的调节环，调节环与筒身之间采用间隙配合，可实现360度旋转，环表面设计了竖向防滑纹路，方便转动调节时施力，调节环内侧预留了档位弹片的安装位置，可实现转动时的档位顿挫反馈。靠近尾端的位置设置了大尺寸的橡胶防滑握套，握套内径与筒身过盈配合，装配后无需额外固定即可实现牢固连接，握套表面设置了细密的网状防滑纹，进一步提升持握时的稳定性。尾端结构采用多层阶梯式设计，最外侧的尾盖设置了滚花防滑结构，方便拆卸更换内部电池，尾盖与筒身采用螺纹连接，连接处预留了防水胶圈的安装槽位。

　　从安装边界来看，整体结构的最大外径位于尾端调节环位置，最小外径位于前端发射端的颈部位置，整体长度方向的各段同轴度公差控制在0.05mm以内，所有配合面均设置了合理的装配倒角，避免装配时出现卡滞问题。在建模过程中，所有零件的配合关系均按照实际装配要求设置约束，相邻零件之间不存在干涉面，活动部件如调节环、尾盖均预留了合理的活动间隙，可实现真实的运动模拟。这类结构设计除了作为影视道具的原型参考外，也可作为手持类设备的结构设计参考，其分段式装配思路、防滑结构设计、内部走线布局逻辑，都可以迁移到手持检测设备、手持电动工具等产品的结构设计中，尤其是握持段的人机尺寸设置，充分参考了成年人手掌的握持范围，握持段的长度设置为120mm，直径38mm，刚好匹配成年男性单手握持的尺寸需求，不会因为过粗导致持握费力，也不会因为过细影响结构强度。各段之间的连接结构均采用常见的机械连接方式，没有特殊的非标结构，所有零件均可通过常规的机加工或者3D打印方式实现制作，不需要特殊的加工工艺，零件的壁厚设计也充分考虑了加工工艺性，避免出现薄壁或者厚壁不均的问题，减少加工过程中的变形风险。内部空腔的尺寸预留了足够的电池与线路安装空间，可容纳常规的18650电池组与对应的驱动电路板，空腔内部设置了两条轴向的定位筋，可对内部的电池与电路板起到限位作用，避免晃动产生异响。
