碳纤维纹理飞碟造型创意结构设计

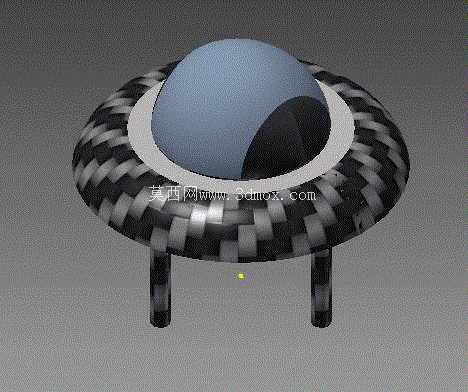

　　这款飞碟造型的结构设计，最初的构思源自对非常规曲面结构的建模练习，在实际工程应用场景中，这类异形曲面结构的建模逻辑，可直接复用到航空航天领域的异形舱段外观验证、文创领域的科幻主题展陈道具制作、科普教具的实体化生产环节，甚至能为小型无人飞行器的外壳结构设计提供曲面建模参考。从结构功能特性来看，整体采用经典的碟形回转对称布局，上部为半球形舱体结构，中部为环形碟翼主体，下部设置三根等距分布的柱状支撑脚，这种布局的核心优势在于回转对称结构的重心天然落在中心轴线上，无论是作为静态展陈摆件放置，还是后续拓展为小型悬浮装置的载体，都能保证结构稳定性，不会出现偏载倾覆的问题。

　　设计过程中，首先确定整体的回转基准轴线，半球形舱体的直径与中部环形碟翼的外径比例控制在1:2.2，这个比例既符合大众认知中飞碟造型的视觉习惯，也能保证上部舱体有足够的内部空间预留，若后续需要加装小型电子元件、发光组件或者配重块，都有充足的安装余量。中部环形碟翼的截面采用渐变厚度设计，靠近中心舱体的位置厚度最大，向外侧边缘逐步收薄，这种变截面设计一方面能降低整体结构重量，另一方面也能让曲面过渡更流畅，避免直角结构带来的生硬感，表面的碳纤维纹理是通过曲面贴图映射实现，在实际开模或者3D打印生产时，可直接通过纹理蚀刻或者表面覆膜还原该效果，不需要额外增加结构复杂度。下部的三根支撑脚采用120度等距分布，单根支撑脚的截面为圆形，与碟翼主体的连接位置做了圆角过渡处理，避免应力集中，支撑脚的高度设置为碟翼主体厚度的0.8倍，既保证了放置时的离地间隙，也不会因为支撑过高导致整体重心上移。安装边界方面，整个模型的最大外轮廓为碟翼的外圆直径，所有结构都没有超出该回转轮廓，支撑脚的着地点形成的等边三角形外接圆直径为碟翼外径的0.6倍，这个尺寸比例能保证在水平放置时，即使受到一定角度的侧向推力，也能保持稳定，不会侧翻。

　　在建模逻辑上，整个结构全部采用参数化草图驱动，先绘制中心轴截面的轮廓线，通过回转命令生成主体基础结构，再单独绘制支撑脚的拉伸路径，通过布尔运算合并为整体，所有过渡圆角都采用统一的曲率半径，保证曲面之间的G2连续，在后续做渲染或者数控加工时，不会出现曲面破面的问题。这类异形回转结构的设计难点，在于如何平衡视觉造型的还原度与结构的可制造性，很多创意造型在建模时只追求外观效果，忽略了壁厚均匀性、拔模角度等生产要求，这款设计在初始阶段就考虑了后续生产的需求，所有壳体结构的壁厚都控制在均匀的2mm，支撑脚与主体连接位置做了加厚处理，无论是采用注塑成型、铸造还是3D打印工艺，都能顺利生产，不会出现壁厚不均导致的缩痕、填充不足等问题。从实际用途拓展来看，去掉下部支撑脚后，中部碟翼与上部半球的组合结构，可直接作为小型无人机的防护罩外壳，回转对称的结构不会影响无人机飞行时的气动平衡，碳纤维纹理的表面也能提升产品的科技感；若作为科普教具使用，可在半球舱体内部加装发光组件，模拟科幻作品中飞碟的发光效果，支撑脚的结构也方便在展台上固定安装；在文创衍生品领域，该结构可等比例缩放后制作成钥匙扣、桌面摆件等产品，简单的分体结构也方便后续做分色处理。

　　设计时特意没有添加多余的细碎结构，所有特征都是大曲面过渡，一方面是降低建模时的曲面出错概率，另一方面也是为了减少后续生产时的模具加工难度，环形碟翼上没有设置额外的凸起或者凹槽，整个外表面是连续的回转曲面，在做表面处理比如喷涂、水转印碳纤维纹理时，能保证纹理的连续性，不会因为结构断点出现纹理错位。支撑脚的底部做了小平面处理，保证与放置平面的接触是面接触而不是点接触，避免放置时出现打滑或者压痕，三个支撑脚的底面共面度在建模时就做了约束，不会出现放置不平的翘边问题。
