斜轨式趣味弹射模拟装置结构设计

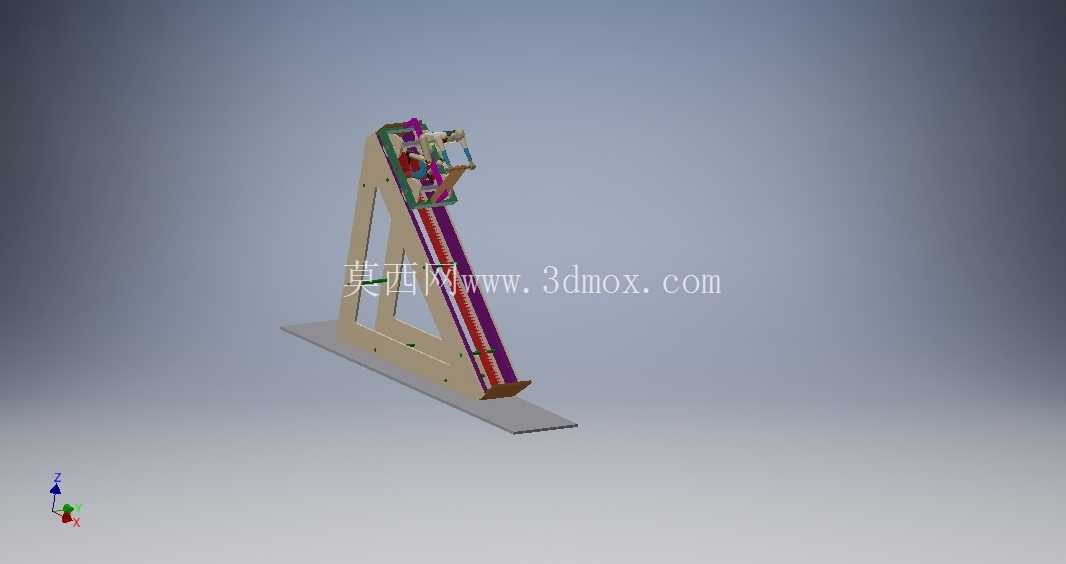

　　这套斜向布置的弹射模拟结构，最初的设计出发点是验证小行程弹性蓄能部件在倾斜导向轨道上的释放逻辑，整个支撑框架采用三角稳定构型，底部平直安装边预留了四个标准沉头孔位，可直接固定在木质或金属实验台面上，安装边界控制在纵向320mm、横向120mm的矩形范围内，不会占用过多实验操作空间。从功能实现逻辑来看，装置核心的蓄能弹射组件嵌套在斜向导轨内部，导轨与水平安装面呈62度夹角，这个角度是经过多次运动仿真验证的——既可以保证弹射部件在蓄能阶段不会因自重意外滑脱，又能让释放后的弹射体沿导轨方向获得足够的初始加速度，同时避免垂直弹射带来的安全隐患。

　　导轨侧面设置的多组彩色限位挡块，对应不同的蓄能行程档位，每个档位都对应不同的弹射初速度，使用者可以通过调整挡块位置，快速切换弹射力度，不需要拆解整个结构就能完成参数调整，非常适合用于基础机械原理的演示场景。支撑框架的侧板采用镂空减重设计，在不影响整体结构刚度的前提下，把整体重量控制在1.2kg以内，方便移动和搬运，框架与导轨的连接位置采用嵌入式定位结构，装配时不需要额外的定位工装，只要把导轨卡入框架预设的卡槽内，拧紧两侧的紧固螺钉就能完成组装，装配公差控制在0.2mm以内，保证导轨不会在反复弹射的冲击力下出现偏移。

　　弹射触发机构设置在导轨上端位置，采用杠杆式触发设计，触发力控制在15N左右，只需要轻轻扳动触发拨杆，就能瞬间释放蓄能部件，整个触发过程的响应延迟低于0.1s，不会因为触发机构的阻尼影响弹射初速度的一致性。在实际应用场景中，这类结构既可以作为机械原理教学的演示教具，帮助学习者理解弹性势能转化为动能的过程、斜抛运动的轨迹规律，也可以作为小型趣味机械装置的核心结构，拓展加装轨迹记录组件、目标靶位之后，就能搭建出完整的互动演示装置。设计过程中特意对所有运动部件的运动间隙做了优化，弹射滑块与导轨之间的单边间隙控制在0.1mm，既保证滑块滑动顺畅无卡滞，又不会因为间隙过大导致滑块在运动过程中出现晃动，影响弹射轨迹的重复性。

　　导轨末端设置的缓冲挡块采用软质耐磨材质，能够吸收弹射行程末端的剩余冲击力，避免部件反复撞击出现结构疲劳，延长整体使用寿命。整个结构的所有零部件都采用常见的板材、棒材加工成型，没有特殊定制的异形零件，加工门槛低，普通的线切割、激光切割设备就能完成所有金属或非金属零件的加工，非常适合爱好者自行制作或者小批量生产用于教学场景。在结构强度校核阶段，针对弹射瞬间的冲击载荷做了有限元分析，框架连接位置的最大应力远低于材料的屈服强度，即使在最大蓄能档位反复触发，也不会出现结构变形或者断裂的问题。装置底部的安装面做了平面度处理，安装后整体的倾斜角度误差不超过0.5度，保证每次弹射的轨迹一致性，方便做定量的运动参数测试。另外，导轨侧面预留了刻度标识的安装位置，可以加装长度刻度条，直接读取蓄能行程的数值，方便实验过程中记录参数，不需要额外的测量工具。触发机构的拨杆位置做了圆角处理，操作时不会划伤手指，使用安全性有足够保障。
