三叶轴承结构指尖陀螺结构设计

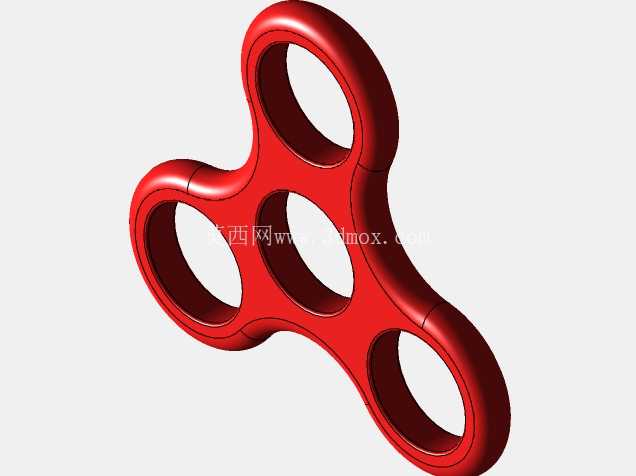

这款三叶式指尖旋转把玩件的结构设计，核心围绕手持把玩的动平衡与旋转顺滑度展开，三个叶瓣呈120度圆周均布，每个叶瓣端部嵌入标准深沟球轴承作为配重与旋转支撑，中心位置设置主轴承安装位，手指捏持中心轴帽时，外圈叶瓣可绕中心轴平稳旋转。从结构设计逻辑来看，三叶对称布局相比两叶结构，在同等外径尺寸下旋转时的转动惯量分布更均匀，高速旋转时的偏摆量更小，不会因为单侧配重偏差产生硌手的震感，叶瓣边缘做了R3的圆角过渡，避免长时间持握时硌压指腹，整体外轮廓最大回转直径控制在75mm，单手握持时叶瓣不会超出手掌范围，日常放置在口袋中也不会因为棱角突出勾挂衣物面料。

从实际应用场景出发，这类旋转把玩件主要用于日常手部动作的注意力承载，在长时间伏案思考、手部需要重复性小动作维持注意力状态时，捏持旋转的过程可以分散部分焦虑感，结构设计上没有多余的外露凸起，所有拼接缝隙控制在0.1mm以内，旋转过程中不会夹到手指皮肤，每个端部的配重轴承采用过盈配合压入叶瓣的安装孔，孔位公差控制在H7/p6区间，日常反复旋转、轻微磕碰时不会出现配重轴承松脱移位的问题。中心轴的安装采用台阶轴配合端面压帽的结构，轴径4mm，配合中心轴承的内孔公差，压合后轴向窜动量控制在0.05mm以内，既保证旋转时没有轴向旷量产生的异响，也不会因为压合过紧导致轴承阻尼过大、旋转时长缩短。

在铸造工艺适配层面，叶瓣主体采用锌合金压铸成型的工艺路径，设计时预留了轴承安装孔的拔模斜度，脱模斜度取1.5度，避免压铸脱模时拉伤孔壁，叶瓣表面的壁厚均匀控制在2.5mm，没有局部过厚的胶位区域，防止压铸冷却时出现缩孔、表面凹痕等缺陷，三个叶瓣的配重孔位置度公差控制在0.08mm以内，保证压入配重轴承后整体的动平衡精度，旋转时的离心力均匀分布在中心轴上，不会出现单侧偏重导致的旋转卡顿。叶瓣与中心轴承座的连接位置做了2mm的圆角过渡，避免压铸时应力集中导致的成型开裂，同时提升整体结构的抗摔性能，从1.2米高度自由跌落至硬质地面时，连接位置不会出现断裂问题。

从实际使用的功能特性来看，端部嵌入的轴承一方面作为配重块提升转动惯量，让初始拨动后的旋转时长可以维持更久，另一方面轴承的金属外圈与手指接触时的触感温润，冬季握持不会像全塑料结构那样产生明显的冰凉感，表面做哑光喷塑处理，握持时的摩擦力适中，不会因为手汗出现打滑脱手的问题。中心轴的两端压帽做了内凹的弧面设计，与手指指腹的接触面积更大，捏持时的压强更小，长时间捏持不会产生明显的压痕，整体结构没有需要用户自行组装的零散部件，出厂压合完成后即可直接使用，日常维护只需要定期在中心轴承位置添加少量轻质润滑油，即可维持长时间的顺滑旋转状态。

设计过程中也充分考虑了不同使用场景的边界限制，整体重量控制在65g左右，放在衣物口袋中不会产生明显的坠重感，叶瓣的旋转间隙控制在1mm，即使放在口袋中与钥匙、卡片等物品混放，也不会出现异物卡入旋转缝隙导致结构卡死的问题，外轮廓没有尖锐边角，即使旋转过程中误触周边物体，也不会产生刮划损伤。针对压铸成型后的后处理工序，设计时将所有外观面设置为同一脱模方向，避免后续抛光、喷涂工序出现需要多次装夹的问题，提升批量生产时的加工效率，轴承安装孔的端面预留0.2mm的加工余量，压铸完成后只需要简单锪孔即可保证轴承压装的端面垂直度，避免因为端面倾斜导致轴承压装后出现偏斜，影响整体旋转精度。
