宝可梦青铜钟周边铸造结构三维设计

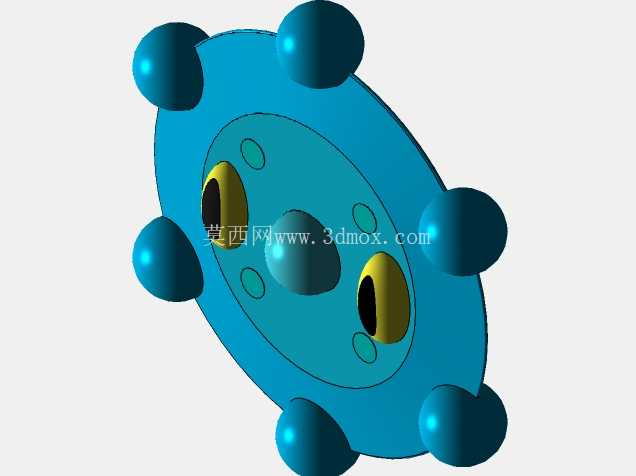

　　本次设计的青铜钟造型构件，核心面向IP衍生周边的精密铸造生产场景，可适配失蜡铸造、低压铸造等多种有色合金铸造工艺，最终成品可作为手办摆件、主题装饰配件、文创周边装配组件使用，也可作为铸造工艺教学的典型异形结构实训案例。从结构功能来看，该构件为对称回转类异形件，主体采用环形中空腔体设计，中心区域设置凸起的球形定位凸台，可作为后续装配时的定位基准，也可作为表面装饰的视觉焦点；环形主体外侧均匀分布六个半球形凸起结构，每个凸起根部做R3圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时凸起结构内部预留0.8mm的壁厚余量，适配铸造后打磨抛光的工序余量需求。

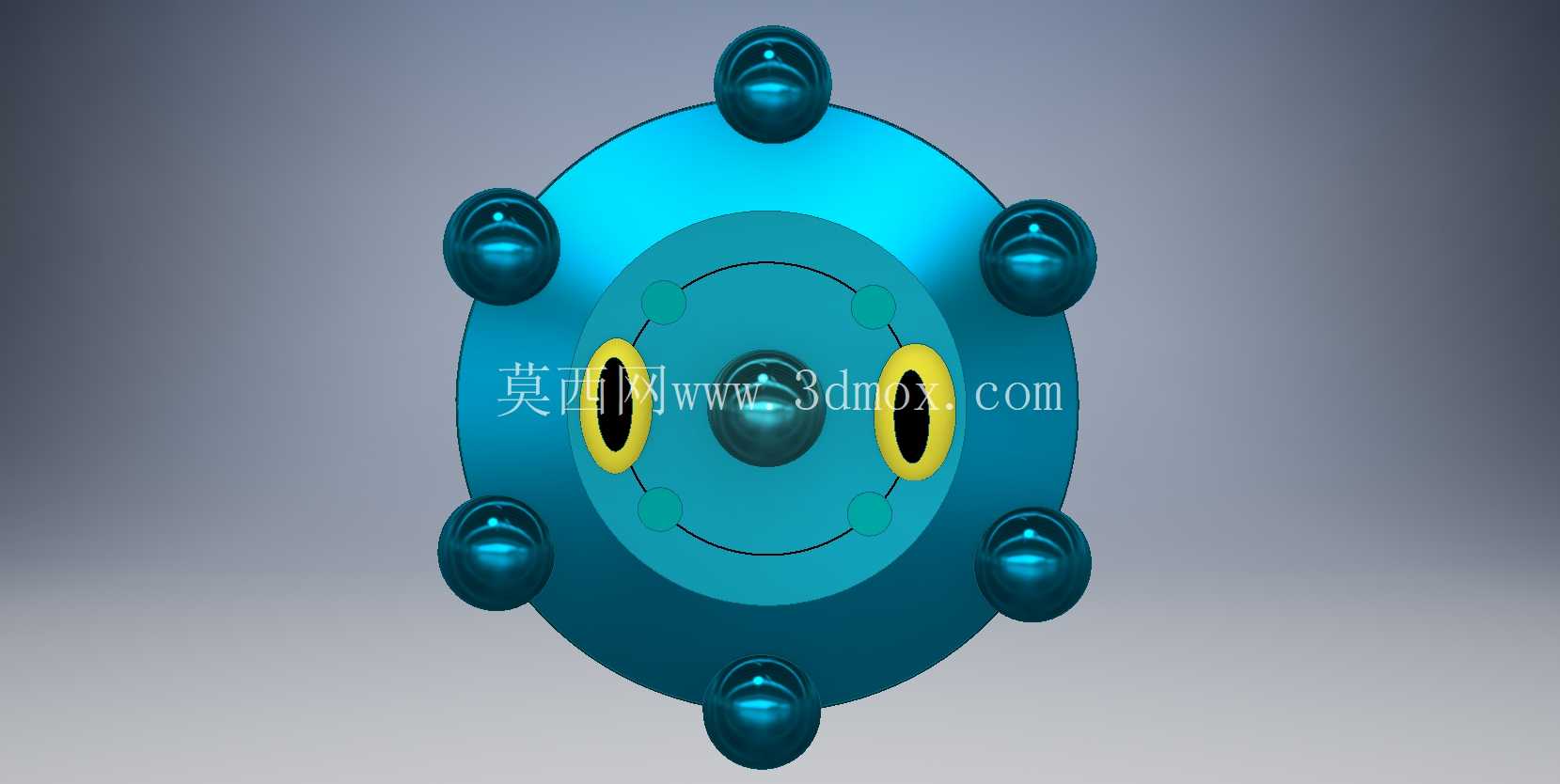

　　环形主体正面设置两个对称的椭圆形开孔结构，开孔边缘做1mm的翻边处理，既提升开孔处的结构强度，避免搬运过程中出现边缘崩缺，也可作为挂绳穿孔位，满足成品作为挂饰的使用需求。设计过程中优先考虑铸造工艺的成型可行性，所有外表面拔模斜度统一设置为1.5°，沿主体轴向方向延伸，确保模具开模时无倒扣结构，无需额外设置侧抽芯机构，有效降低模具制造成本。主体壁厚控制在2.2mm-2.8mm区间，整体壁厚差控制在0.6mm以内，避免铸造过程中因壁厚不均导致的缩孔、缩松缺陷，内部腔体的过渡圆角全部采用R2以上圆弧过渡，减少铁水充型时的流动阻力，提升充型完整性。

　　外形尺寸方面，主体最大外圆直径控制在120mm，整体轴向高度为45mm，六个外侧半球形凸起的外端面距离中心轴线的距离为70mm，整体安装边界可适配直径150mm以内的圆形安装底座，底部预留3mm高度的平整装配基准面，平面度公差控制在0.1mm以内，确保成品放置时无晃动，也可适配后续的粘接、螺接等装配需求。结构细节上，正面的环形装饰槽深度设置为0.5mm，宽度1mm，既可以作为表面分色涂装的定位槽，也可在铸造时形成自然的装饰线条，减少后续表面处理的工作量。两个椭圆形开孔的长轴尺寸为18mm，短轴尺寸为8mm，开孔边缘的翻边高度为1mm，翻边处做R0.5圆角处理，避免锐边划伤使用者。中心球形凸台的直径为20mm，凸台高出主体正面8mm，凸台表面做高光处理预留位，可在后续表面处理时做抛光、电镀等工艺，提升整体视觉层次感。从铸造工艺适配角度，该结构的浇口位置预设在中心球形凸台的背面，采用底注式浇道设计，铁水从底部中心进入腔体后沿环形结构均匀向四周填充，可有效减少充型过程中的卷气、夹渣缺陷，六个外侧半球形凸起的顶部预设0.3mm的排气塞安装位，确保充型时型腔内的气体可以顺利排出，避免出现浇不足的问题。

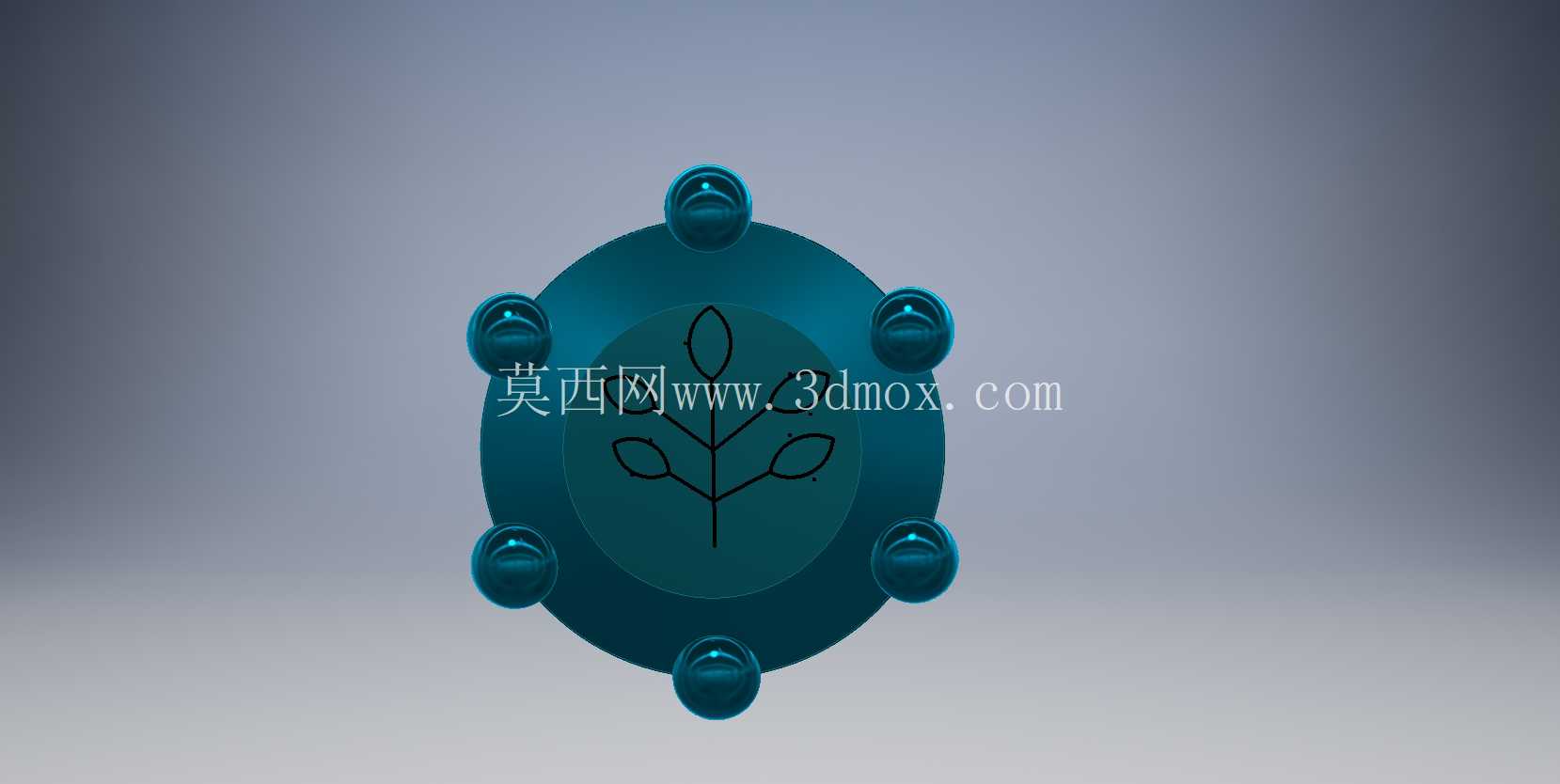

　　针对前期建模时遇到的背面叶茎结构显示异常问题，实际生产中可通过调整背面的加强筋布局解决，将原本的径向直筋改为沿环形分布的圆弧筋，筋厚1.5mm，高度2mm，既可以提升整体结构的抗变形能力，减少铸造冷却过程中的翘曲变形，也可以避免筋条与主体曲面交接处的显示异常，同时筋条的圆角过渡全部采用R1以上圆弧，减少应力集中点。该结构的加工余量预留方面，所有外表面预留0.3mm的抛光余量，底部装配基准面预留0.2mm的铣削加工余量，确保成品的尺寸精度满足装配要求，整体重量控制在180g左右（采用锌合金铸造时），适配手持摆件的重量需求，不会因为过重导致使用体验不佳。
