壁挂式金属卷纸置物支架结构设计

日常厨卫空间的卷纸收纳一直是容易被忽略的结构设计细节，这款壁挂式金属卷纸支架的设计，首先从安装场景的边界条件出发做了多轮适配调整。不同于常见的塑料卡扣式卷纸架，这款产品采用一体化弯折的金属板材作为主体承载结构，安装背板采用平直矩形结构，预留的安装孔位适配常规墙面膨胀螺丝的安装间距，安装后整体突出墙面的距离控制在120mm以内，不会在狭窄的卫浴空间或者厨房操作区形成突兀的突出障碍，避免日常走动时的磕碰问题。

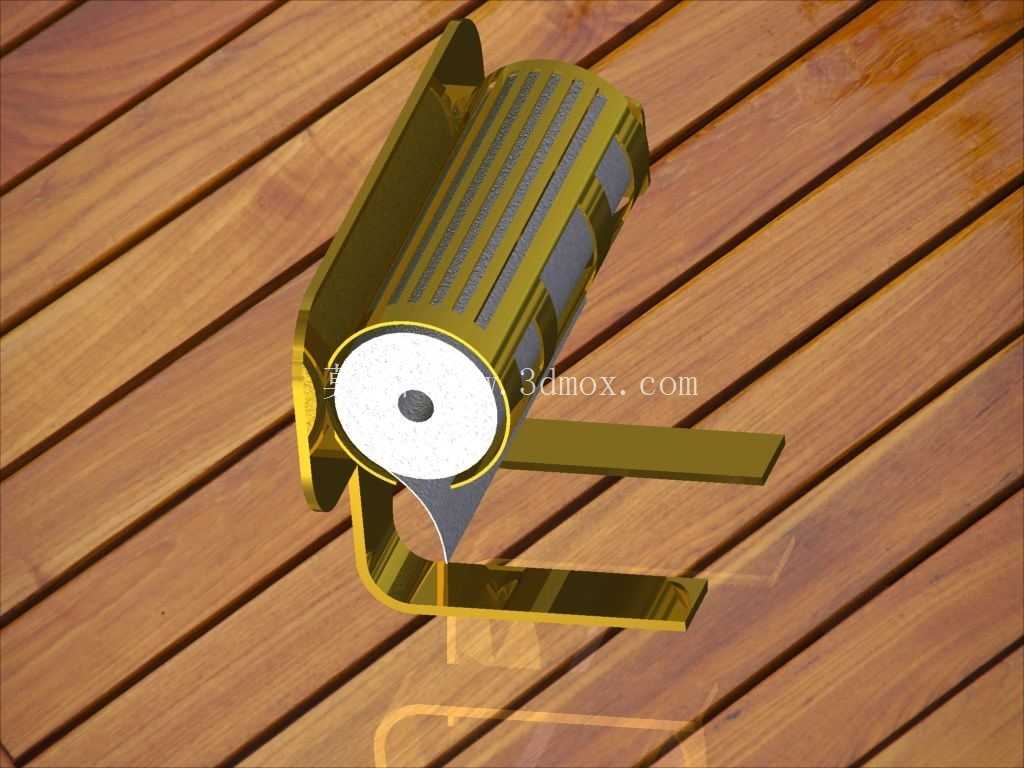

在功能结构的设计上，主体的卷纸容纳仓采用半包围的弧形罩结构，弧形的曲率完全匹配常规标准卷纸的外圆尺寸，既可以对卷纸形成侧面防护，避免日常溅水打湿纸面，又不会完全封闭卷纸空间，剩余纸量可以通过侧面的镂空格栅直观观察，不需要频繁掀开盖板检查耗材余量。卷纸的中心转轴采用可拆卸的悬臂式结构，更换卷纸时不需要额外拆解固定螺丝，只需要将转轴从侧方卡槽抽出即可完成纸卷更换，操作路径符合日常使用的动作习惯，单手即可完成换纸操作，适配厨房操作时手部沾有油污或者卫浴场景湿手操作的使用需求。

下方延伸的承托折边是这款结构设计的细节亮点，折边与上方卷纸出口的间隙经过反复调整，既可以保证纸巾顺畅抽出不会卡纸，又能在抽出纸巾后对纸面形成自然的承托，避免纸巾下垂沾染台面积水或者油污。折边的末端做了圆弧收边处理，没有尖锐的钣金棱角，日常使用过程中不会划伤手部，也不会勾扯擦拭用的纸巾纤维。整体结构的钣金折弯半径统一控制在R3mm，既保证了金属板材弯折后的结构强度，避免长期使用出现连接位置的应力开裂，又让整体外观线条流畅统一，没有突兀的结构转折。

从安装适配性来看，这款支架的背板尺寸可以适配常见的瓷砖铺贴模数，安装时可以直接固定在瓷砖接缝位置，不需要在瓷砖中心位置打孔，降低墙面施工的破损风险。整体结构的承重冗余经过测算，除了承载常规的150g标准卷纸之外，下方承托边还可以临时放置小型的清洁用品或者手机等随身物品，满足日常使用中的临时置物需求。表面处理采用亮面金属镀层工艺，镀层厚度满足厨卫高湿度环境下的防腐蚀要求，长期接触水汽也不会出现镀层脱落或者生锈问题，结构的连接位置全部采用一体弯折成型，没有额外的焊接拼接点，避免了焊接位置容易锈蚀、藏污纳垢的问题，日常清洁只需要用抹布直接擦拭即可，没有难以清理的结构死角。

在结构强度的验证环节，针对壁挂安装的受力特点，对背板与主体弯折的连接位置做了加强筋处理，当支架承受三倍额定载荷时，连接位置的形变量控制在0.2mm以内，不会出现长期承重导致的支架下垂、变形问题。卷纸转轴的端部做了防脱卡扣设计，日常抽拉纸巾时转轴不会从卡槽内滑脱，同时转轴的转动阻尼经过匹配，抽纸时纸卷转动顺畅，不会因为阻尼过大导致纸巾扯断，也不会因为阻尼过小导致纸卷过度转动散纸。侧面的防护格栅采用等间距的条形镂空设计，镂空宽度控制在8mm，既可以保证通风，避免封闭空间内卷纸受潮发霉，又不会因为镂空过大导致纸卷从侧面滑出。整体结构没有多余的装饰性零件，所有的结构造型都服务于实际使用功能，从安装、使用、维护全流程做了结构优化，适配家庭厨卫、公共卫生间、小型餐饮操作区等多种场景的卷纸收纳需求。
