3D打印机玩具防护罩壁挂支撑结构

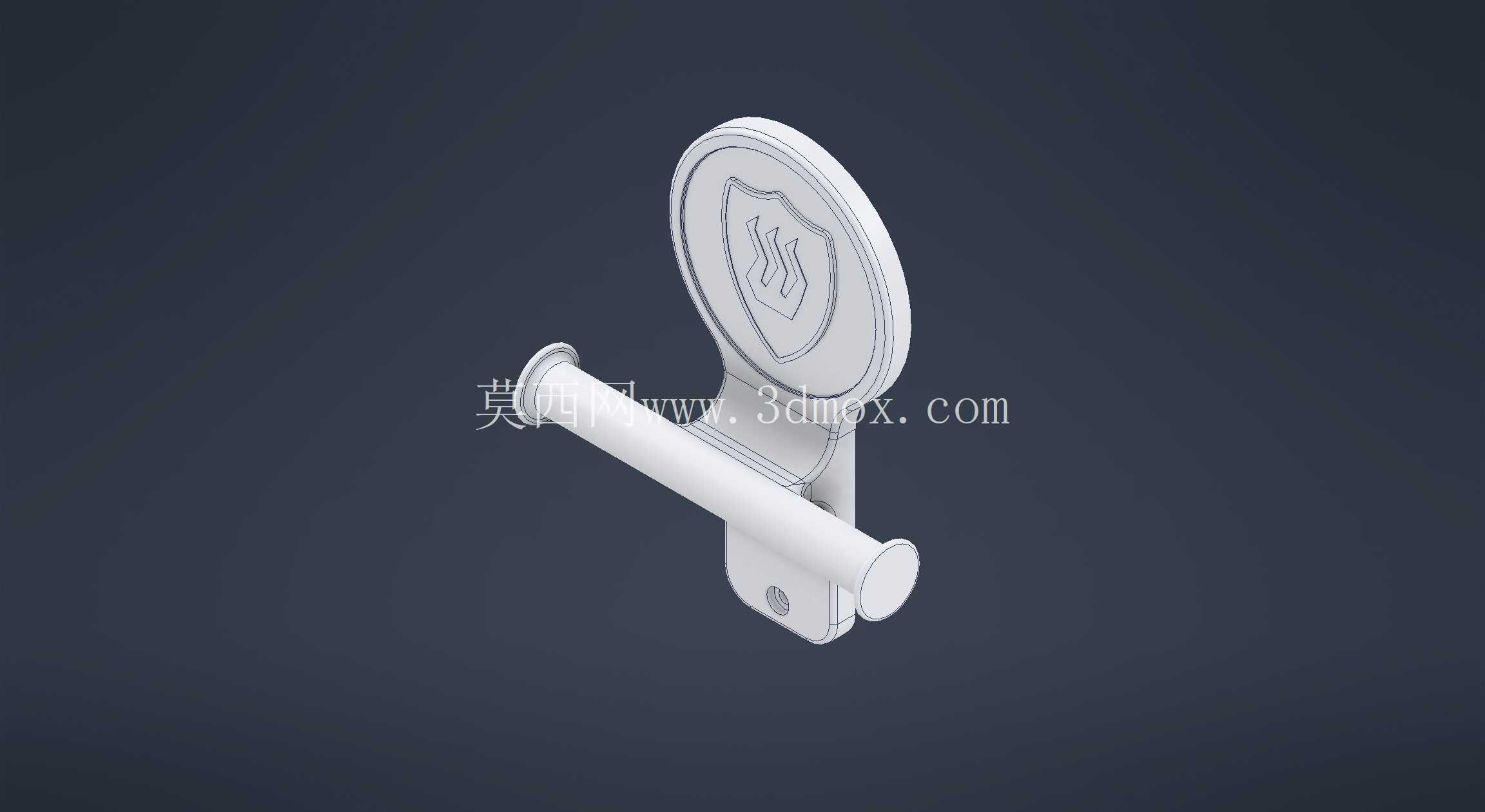

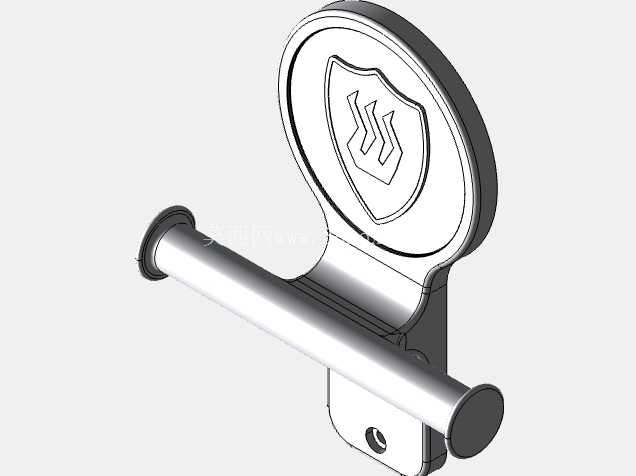

　　日常桌面级FDM3D打印机在打印小尺寸玩具类零件时，常因开放式打印仓缺乏防护，出现打印过程中被外界气流干扰层纹、误触碰坏打印件、PLA耗材冷却过快翘边的问题，这类壁挂式支撑结构就是为配套小型玩具防护罩设计的墙面固定组件，可将透明防护罩稳定架设在打印区域上方，不占用桌面操作空间，同时形成相对封闭的小打印环境。从结构设计逻辑来看，整个部件分为墙面固定底座、横向承托管、标识端盖三个功能段，固定底座采用带沉头孔的平板结构，沉头孔深度匹配常用的M4自攻螺丝头部尺寸，安装后螺丝头不会突出底座平面，避免与横向承托管的安装位产生干涉，底座与墙面贴合的平面做了0.2mm的微凸处理，即便墙面存在轻微不平整，也能通过螺丝锁紧时的微变形保证贴合度，不会出现固定后晃荡的问题。

　　横向承托管采用空心圆管结构，在保证足够抗弯强度的前提下降低整体重量，管壁厚度设置为2.5mm，适配3D打印时的最小壁厚要求，不会出现打印过程中管壁填充不足的问题，管身长度根据常用的200*200mm打印幅面防护罩尺寸设计，伸出墙面的长度刚好能让防护罩覆盖整个打印平台，又不会因为伸出过长导致端部下垂，管身与底座的连接位置做了三角加强筋结构，筋板厚度1.8mm，过渡圆角R3，避免应力集中导致连接处断裂，日常拆装防护罩时的反复受力也不会出现结构开裂。

　　端部的标识端盖采用圆形薄盖结构，与承托管采用过盈配合连接，不需要额外螺丝固定，拆装方便，端盖表面的标识槽深度0.4mm，打印时可以通过换色实现标识的一体化成型，不需要后期粘贴标识，端盖边缘做了R1的圆角处理，日常操作时不会划伤手部。安装边界方面，固定底座的上下孔距为45mm，安装时需要在墙面标记两个孔位，孔位垂直偏差不能超过1mm，否则承托管安装后会出现倾斜，导致防护罩无法水平放置，承托管的中心距离墙面的垂直距离为60mm，预留了足够的空间放置厚度为5mm的亚克力防护罩板，防护罩板上对应的挂孔直径设置为8mm，刚好能套入承托管，挂装后不会出现过大的旷量。

　　实际使用场景中，这类支撑结构除了配套3D打印机防护罩，也可以用来挂装小型工具挂板、线材收纳架等轻量化墙面挂载件，承托管的承重上限经过结构校核，在常规PLA打印填充率20%的情况下，端部可承受1.2kg的垂直载荷，完全满足小型防护罩、轻质挂架的承重需求。设计时特意规避了复杂的装配结构，整个部件除了固定用的膨胀螺丝，不需要额外的金属连接件，全部结构可通过单次3D打印完成，打印时不需要添加支撑，摆放方向为底座平贴打印平台，承托管沿打印平台X轴方向放置，层厚设置0.2mm即可获得足够的结构强度，打印完成后仅需去除少量的打印拉丝即可直接使用。结构的受力路径经过优化，挂载时的垂直载荷通过承托管传递到底座的加强筋位置，再分散到两个固定螺丝上，不会出现局部应力过大的问题，反复拆装挂载件的疲劳寿命可达到500次以上，完全满足日常桌面工作室的使用需求。针对3D打印常见的翘曲问题，底座的贴合面特意做了网格状的浅槽，打印时可以增加平台附着力，避免底座边缘翘曲导致安装面不平整，承托管的外圆直径公差控制在±0.1mm，与防护罩挂孔的配合间隙适中，不会出现过紧装不上或者过松晃荡的问题。
