实木加工用数控木工铣床工作台结构设计

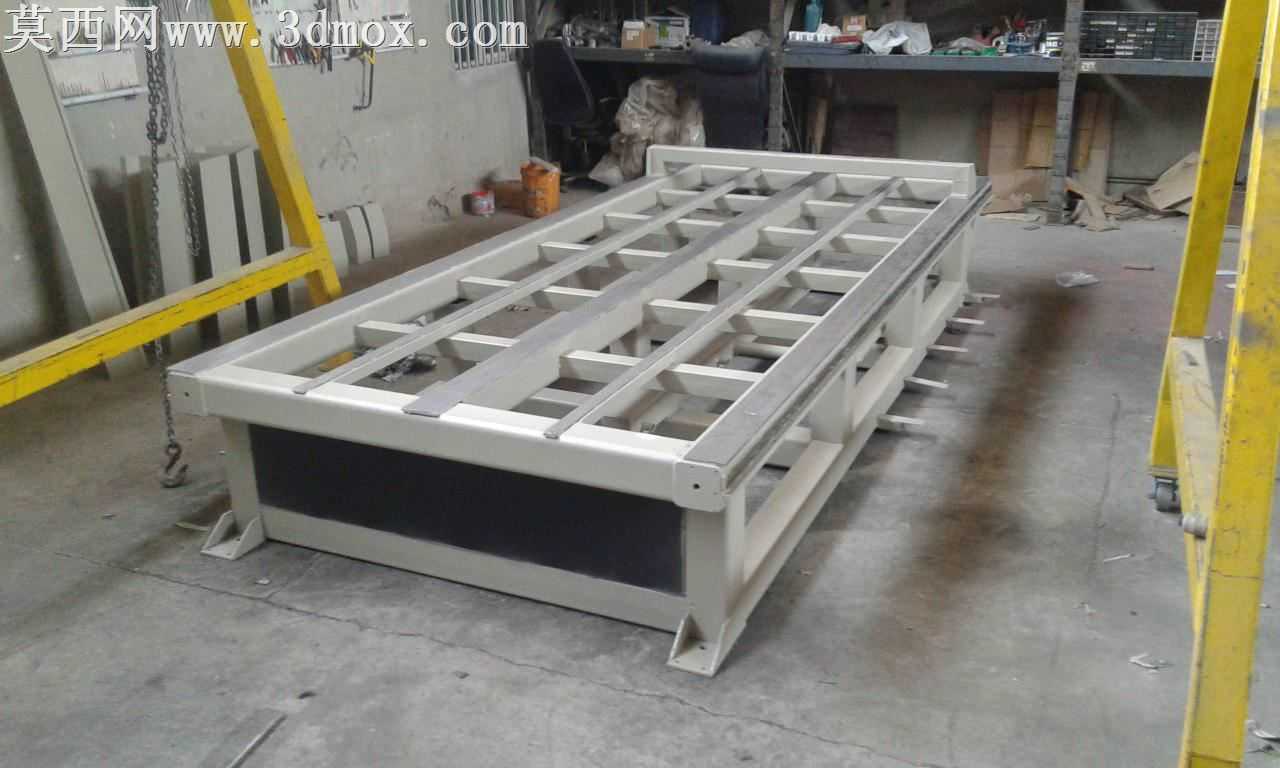

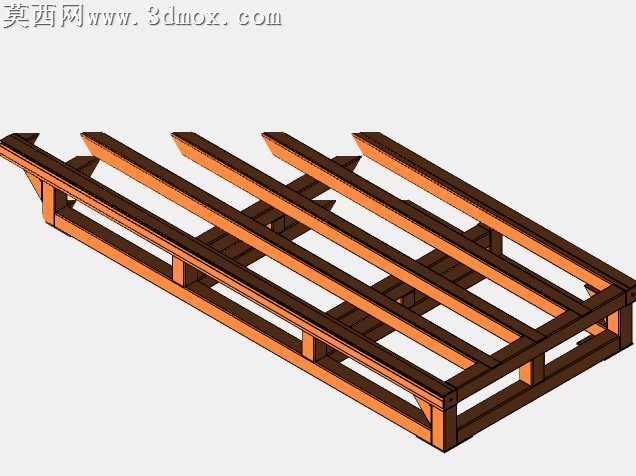

做这个木工铣床工作台建模的时候，最先卡壳的是机架的型材选型，一开始想用工字钢做底架，算完重量发现整机移动太费劲，毕竟木工加工车间经常要调整设备位置，太重的机架挪一次得三四个人抬，后来换成3mm壁厚的方管拼焊框架，特意把横向承重梁的间距压到400mm以内，避免放整张实木大板的时候台面中间塌腰。台面选的是20mm厚的冷轧钢板，建模的时候特意在钢板和方管框架之间留了0.2mm的配合间隙，毕竟实际焊接的时候方管框架多少会有焊接变形，留这点余量刚好能让台面放平后靠螺栓锁紧拉平，不用后期再花大量时间磨平台面。

跟机床主机连接的安装位，我特意做了可调节的腰型孔，一开始画的是圆孔，后来想到不同批次的龙门导轨安装精度会有细微偏差，圆孔一旦焊死就没法微调，腰型孔能留前后5mm的调整量，装导轨的时候能轻松把平行度调到0.05mm以内，不会出现走刀卡顿的问题。侧边的激光标线器安装座我单独拆成了一个小零件建模，没跟机架焊成一体，毕竟标线器属于易损件，单独做安装座后期坏了直接拆螺丝换就行，不用拆整个机架的护板。

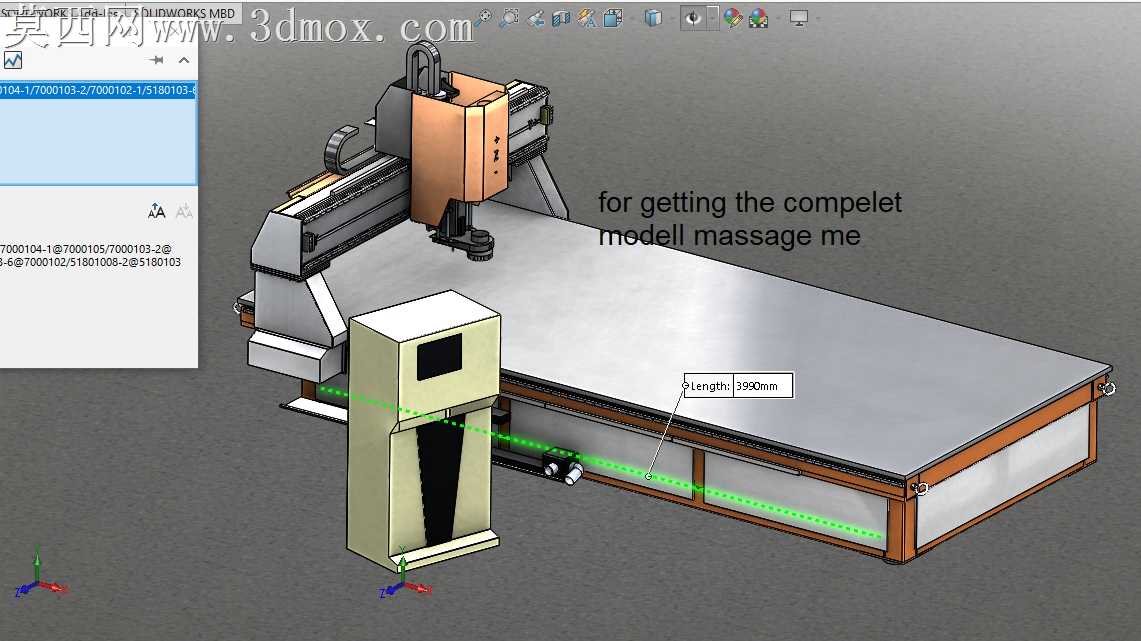

做渲染的时候没选花里胡哨的材质，方管框架喷成工业橙，跟车间里其他木工设备的配色统一，台面保留金属磨砂质感，能直观体现钢板的平整度，操作柜用米白色喷塑，跟橙色机架形成视觉差，操作人员站在柜前操作的时候能快速看清按钮位置。建模的时候还特意在台面边缘加了一圈嵌入式的T型槽，一开始没想着加，后来问了做实木加工的师傅，说平时压料全靠T型槽里的压块，没这个槽根本没法固定异形木料，加完T型槽之后整个台面的实用性直接提了一个档次，不管是整张大板还是小尺寸的实木工件，都能快速压紧固定。

机架底部我留了可调脚杯的安装位，没直接用方管落地，毕竟木工车间地面难免有木屑堆积、地面不平的情况，可调脚杯能单独调整每个角的高度，哪怕地面差个10mm也能把台面调水平，不会出现铣出来的板材一头厚一头薄的问题。走线的位置我在方管侧面提前留了穿线孔，所有电线气管都从方管内部走，不会露在外面被木屑刮破，也避免加工的时候木料拖到管线扯坏线路。
