木工带延伸托架一体式圆锯工作台结构设计

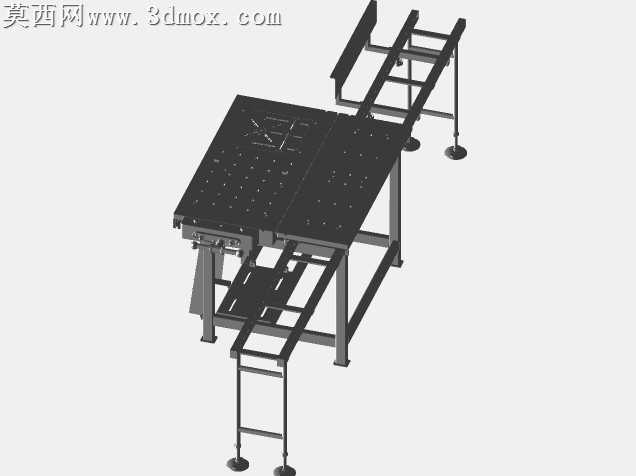

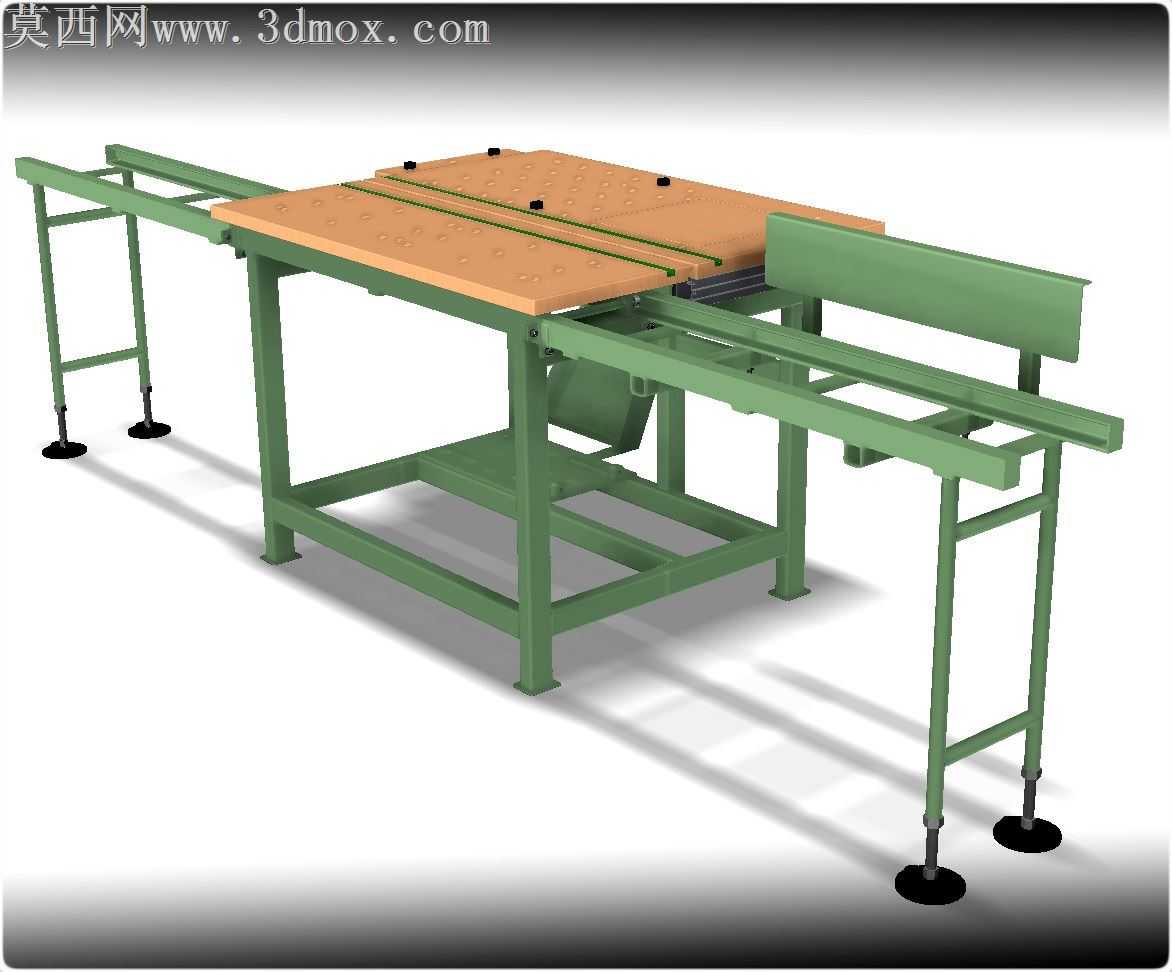

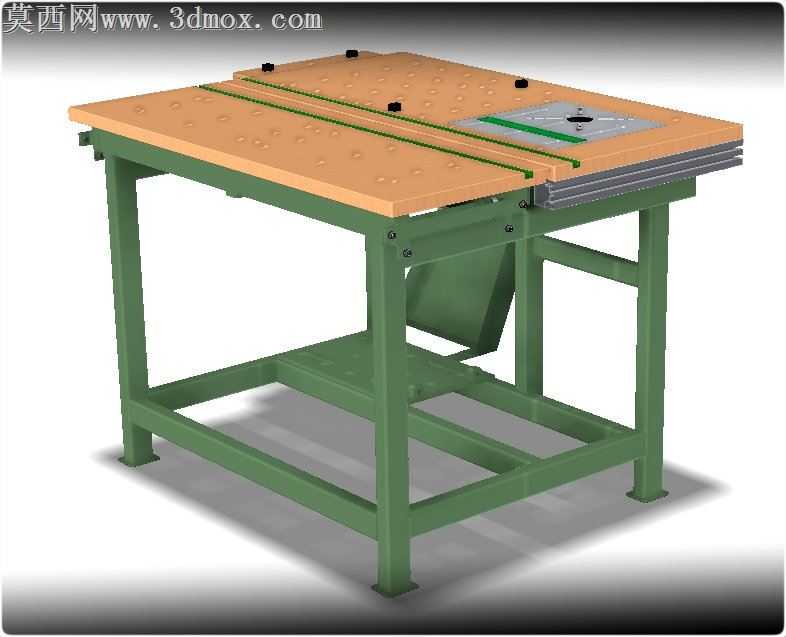

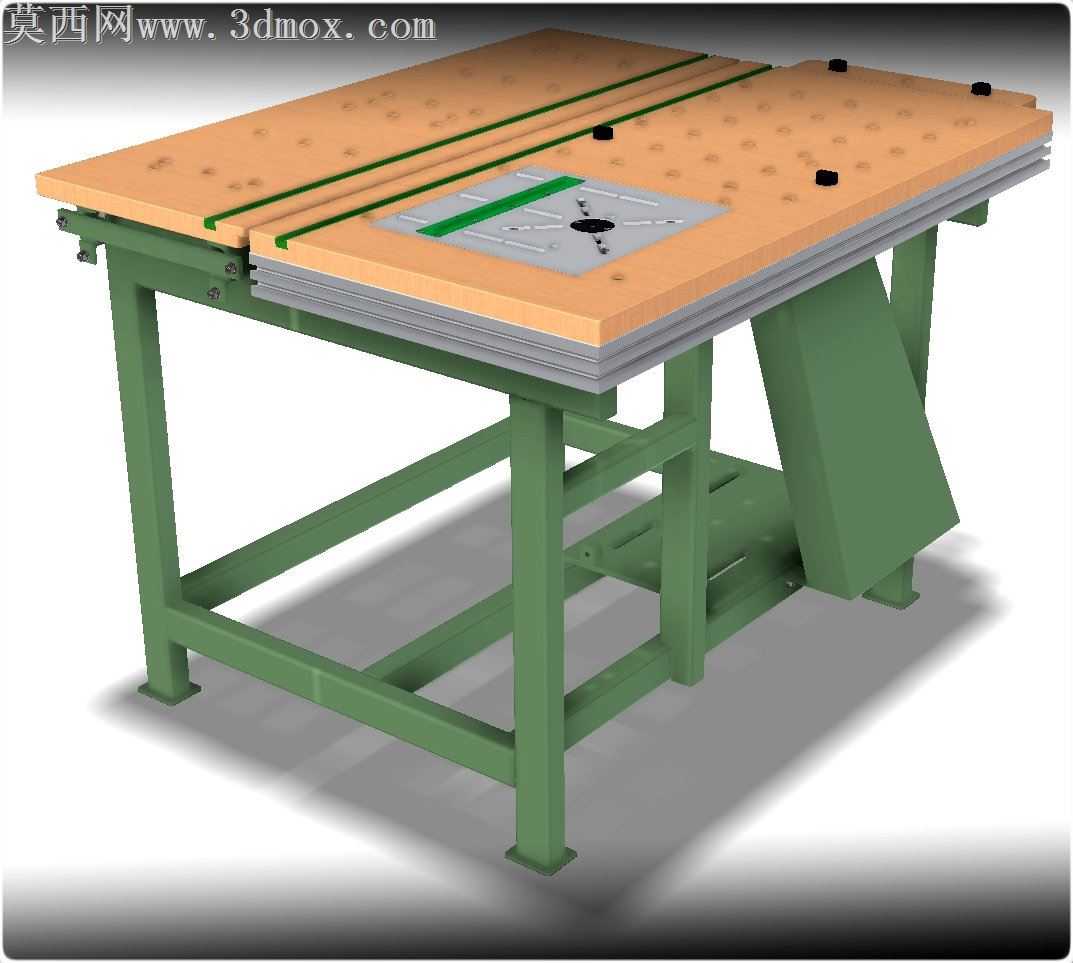

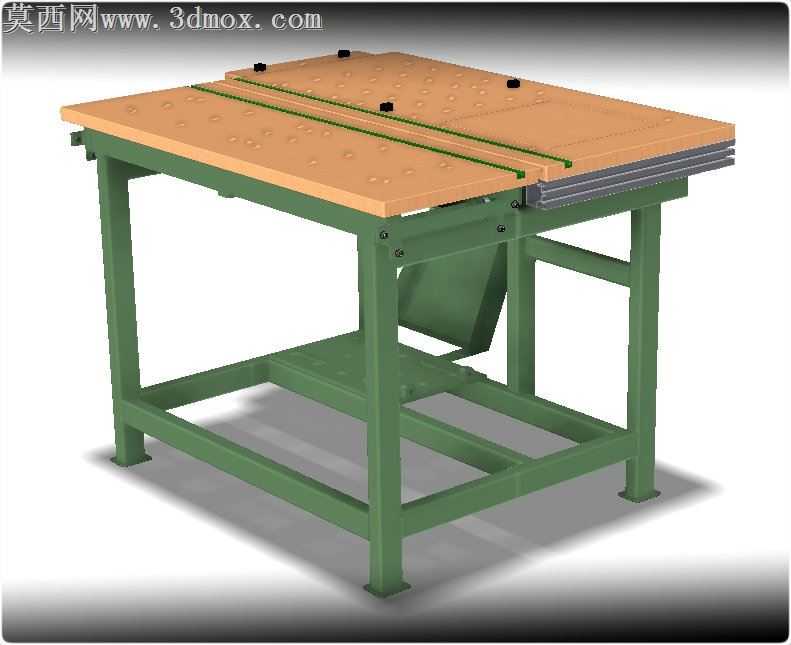

做这个木工圆锯一体工作台的模型时，最先敲定的不是机架尺寸，而是台面上可移动托架的滑动行程——日常开料时600mm的主轴跳动范围是硬指标，要是托架导轨留短了，长料送进时后半段没有支撑，锯切端面很容易因为木料颤振出现斜茬。机架部分没有用方管满焊的封闭结构，下层留了半开放的置物层，既可以放备用锯片、推料器这类常用工具，也能给锯片下方的排屑口留足清理空间，建模时特意把下层框架的横梁位置往内侧偏移了20mm，就是怕工人蹲在台边操作时膝盖磕到方管棱角。

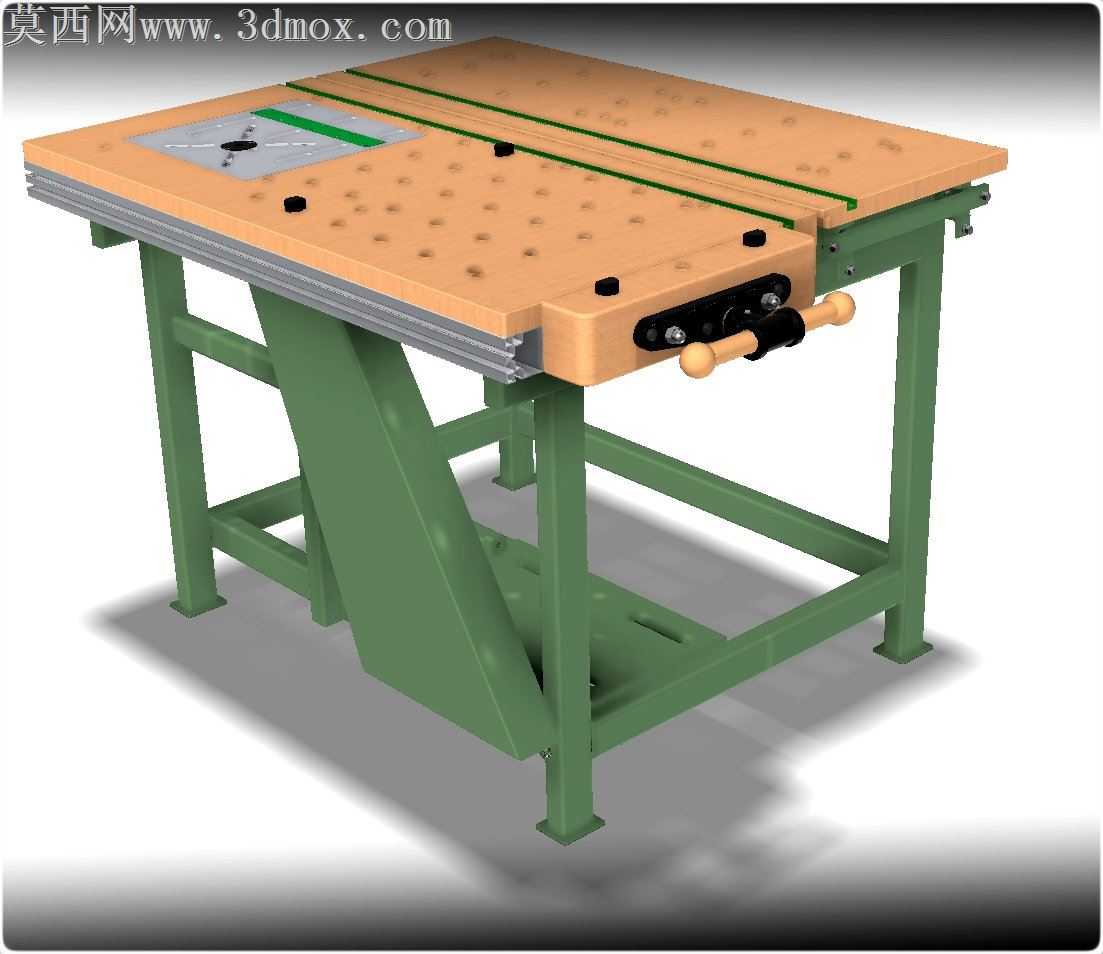

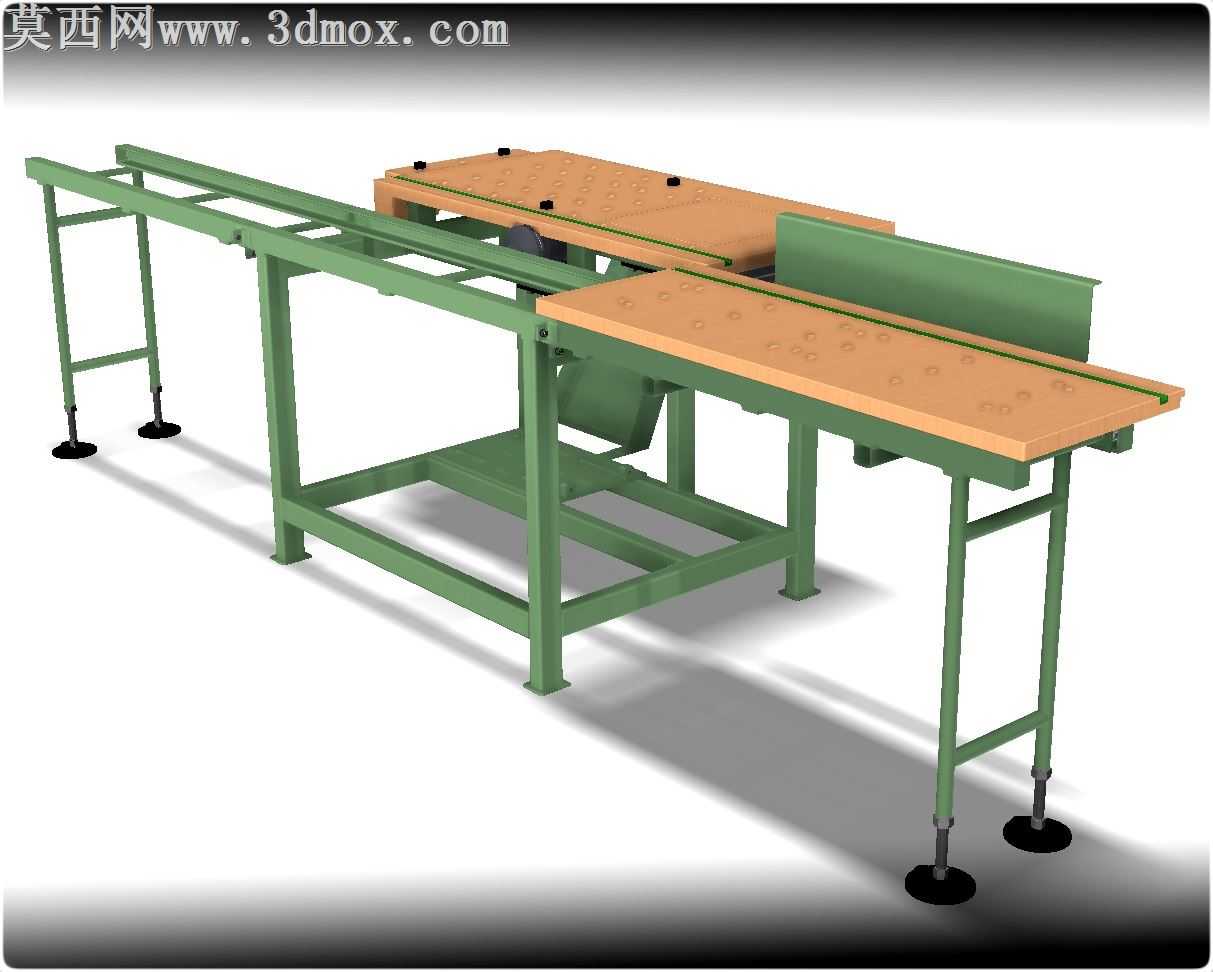

台面板的建模没有做一体化的整板，而是拆成了固定台面和两侧延伸托板三个独立零件，延伸托板和中间固定台的接缝处留了0.3mm的配合间隙，渲染时特意在接缝处加了极细的阴影线，还原实木板拼接后因为温湿度变化出现的细微缝隙，不会像塑料整板那样显得假。台面上的定位靠山没有做成死固定结构，侧面留了T型槽的安装位，实际使用时可以根据锯切角度调整靠山位置，建模时把T型槽的槽口做了1mm的倒角，避免装配时靠山滑块卡滞。

支脚部分选了带橡胶脚垫的可调支撑结构，建模时给每个支脚做了25mm的调节行程，车间地面不平时不用垫木片，拧动支脚就能把台面调水平，脚垫的橡胶部分特意调了低粗糙度的哑光材质，和绿色方管机架的半光漆面、木质台面的暖调纹理形成材质层次，打光时没有用生硬的顶光，而是从侧前方打了45度的柔光，把机架方管的焊接棱边、台面上的细微木纹都衬出来，不会让整个模型看起来像没有质感的色块。

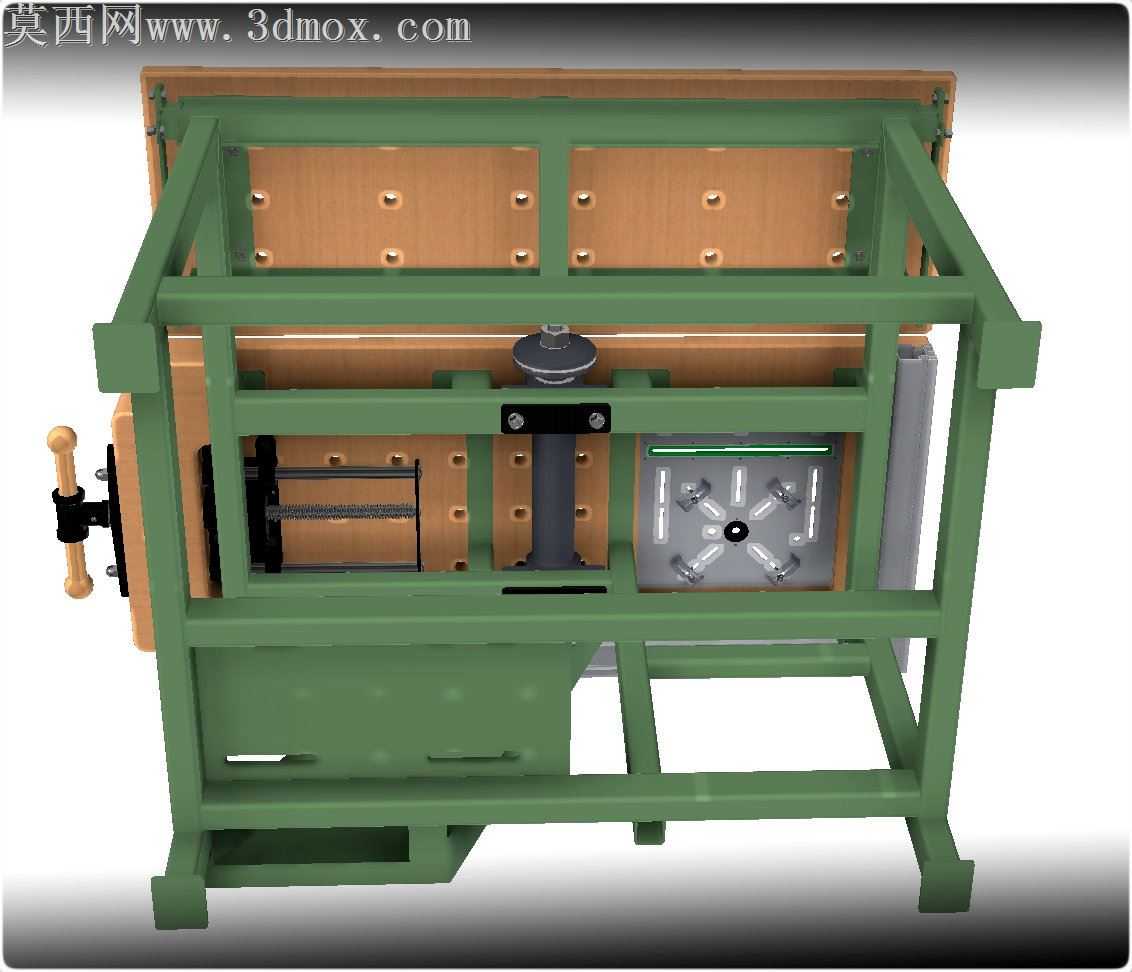

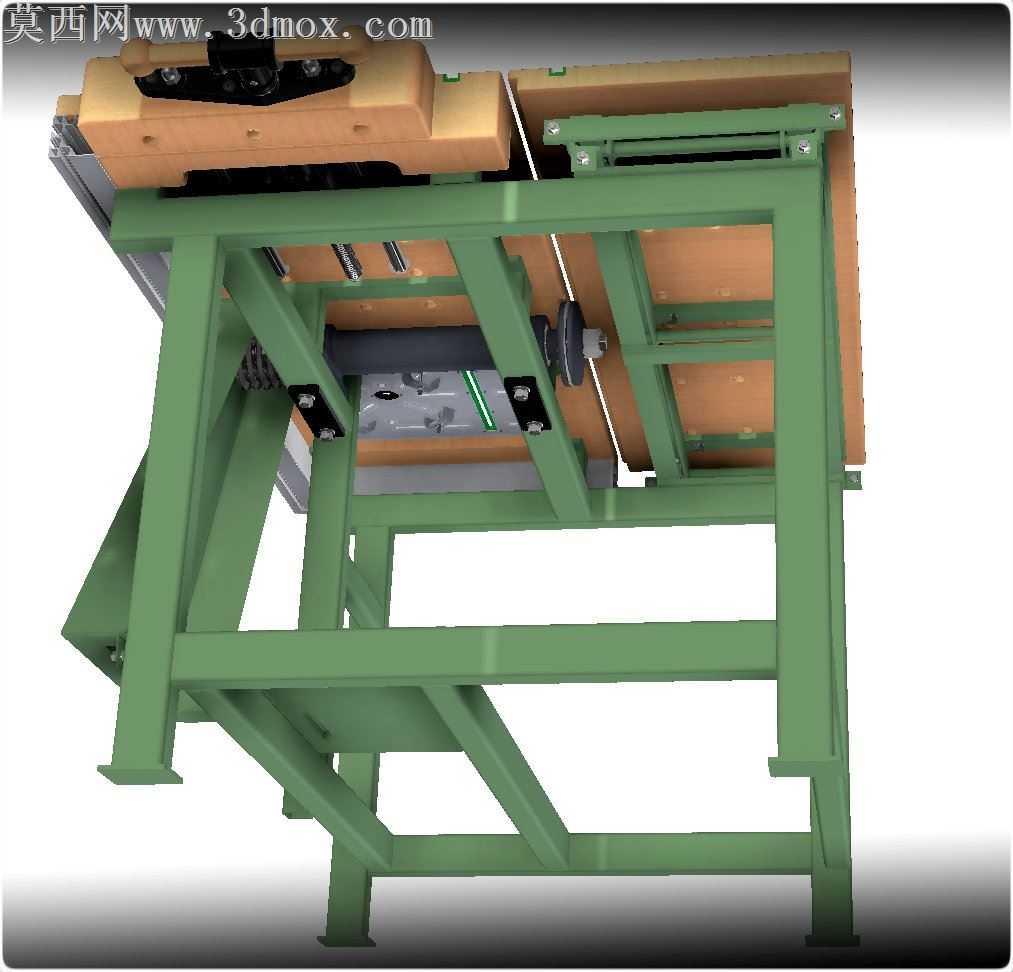

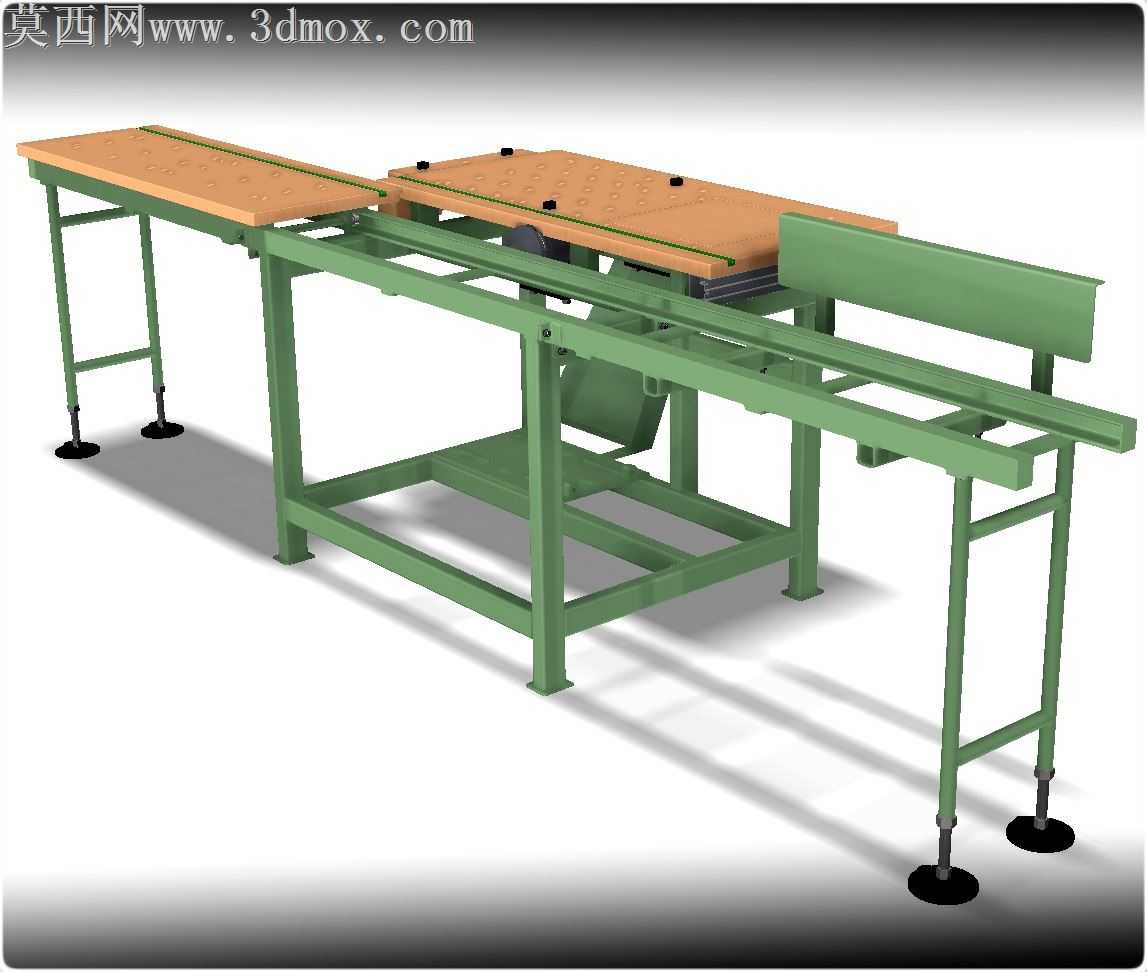

圆锯的安装位藏在固定台面的下方，建模时特意把锯片伸出台面的高度控制在80mm，刚好满足常规实木板材、生态板的开料需求，不会因为锯片伸得太长带来安全隐患，锯片周围的护罩结构也做了可翻转的活动配合，换锯片时不用拆整个台面，掀开护罩就能操作。延伸托架的侧面没有做凸起的挡边，就是为了送宽料时不会被挡边卡住，长料从托架上送进锯口时，托架下方的斜撑结构刚好能承住托架的受力，不会因为放了重料出现托架下弯的情况。

调试装配关系的时候，特意把所有螺栓连接的位置都留了装配余量，不会出现螺栓穿不进孔位的干涉问题，机架的焊接位置都做了微小的焊道凸起细节，不是光溜溜的方管拼接，还原真实焊接机架的加工细节。整个模型没有做多余的装饰结构，所有造型都围绕木工开料的实际使用需求来，不管是拿来做木工设备的方案演示，还是给小型木工坊做设备定制参考，都能直接对应到实际加工的细节，不会出现模型看着好看、落地时全是结构矛盾的问题。
