交错式方形弯管管路结构设计

　　这套交错排布的方形环式管路结构，主要应用在紧凑型流体输送系统的管线集成场景中，常见于小型液压站阀组周边的管路连接、实验室气路分汇排布、特种冷却系统的介质循环回路搭建，在安装空间受限、需要多回路并行且避免管路干涉的工况下，这类结构能最大化利用有限的安装空间，减少管线外凸带来的磕碰风险，同时降低管路弯折处的流阻突变影响。从功能特性来看，整个管路采用等径圆管弯折成型，所有转角均为大圆弧过渡，没有直角死弯，能有效避免介质输送过程中在转角处形成涡流，减少压力损失，也能降低含杂质介质在转角处的淤积概率，长期运行时管路内壁的冲刷磨损更均匀，使用寿命比直角焊接管路提升不少。

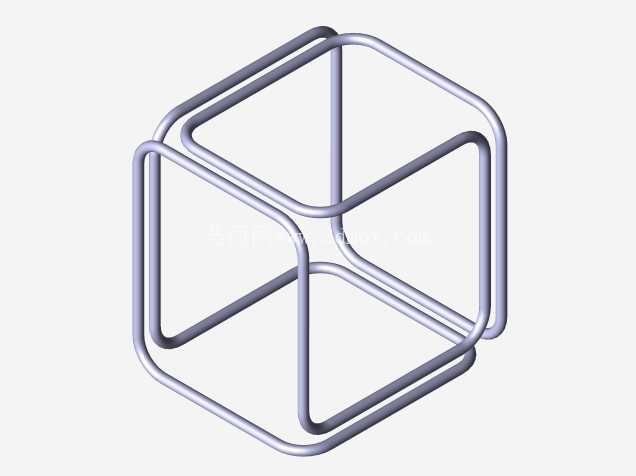

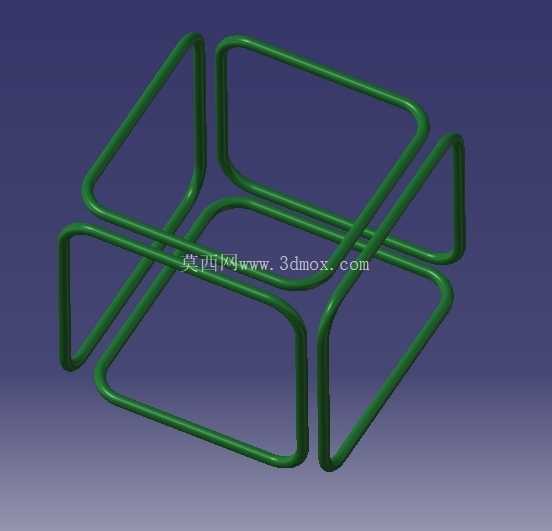

　　交错层叠的布局让四个方形环管在空间上形成互相嵌套的结构，相邻管路之间预留了均匀的安装间隙，既可以满足管路外包保温层的空间需求，也能给管路振动预留位移余量，避免设备运行时管路之间发生碰撞摩擦。设计过程中首先要确定单一方环的边长尺寸，这个尺寸需要匹配安装区域的边界长宽，确保整个管路组件放入安装位后，外侧管壁和周边设备结构件之间保留至少一倍管径的安全距离，方便后续安装管夹、进行密封检测操作。弯折半径的选取是核心要点，需要匹配所用管材的最小弯折半径要求，避免弯折处出现管壁瘪陷、褶皱，通常弯折半径取管径的2.5到3倍，既能保证流道顺畅，也能降低弯管加工的工艺难度。

　　层叠交错的间距需要根据管路内输送介质的温度确定，如果是高温介质，管路之间的间隙要适当放大，满足热膨胀的位移需求，避免热胀后管路挤压变形；如果是常温低压介质，间隙可以适当缩小，进一步压缩整体占用空间。管路的接口位置都设置在结构的外侧同一端面，方便和外部主管路快速对接，不需要在组件内部做额外的连接接头，减少了泄漏点的数量。实际安装时，只需要在每个方环的直边段设置两个对称的管夹固定点，就能将整个管路组件稳定固定在安装基座上，管夹位置避开弯折处的应力集中区域，防止长期振动下弯折处出现疲劳裂纹。

　　这类管路结构在设计建模时，需要先绘制空间中心线，确认所有中心线之间的间隙满足要求后，再沿中心线扫描生成实体管壁，建模过程中要反复校验相邻管路的最小间距，避免出现零间隙或者负间隙的干涉问题，同时要核对每个弯折处的曲率半径统一，方便加工时采用同一套弯管模具完成所有弯折工序，减少模具更换的成本。对于输送腐蚀性介质的场景，还可以在建模阶段直接调整管壁厚度，在不改变外部安装尺寸的前提下，满足不同压力等级的使用需求，整个结构没有多余的连接件，整体成型后结构刚性更好，抗振动性能优于分散拼接的管路组件，在移动设备的流体系统中使用时，能承受更大的加速度冲击，不会出现接头松动泄漏的问题。
