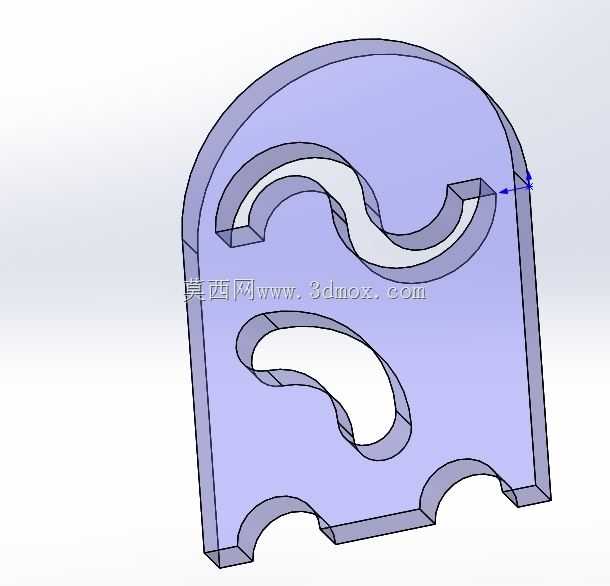

特殊结构功能卡片三维设计模型

日常做结构设计时，这类薄型卡片构件的应用场景比很多人想象的要广，从设备内部的标识定位片、工装夹具的定位隔片，到小型电子设备的内置承载衬片，再到生产线的工位标识卡托，都能见到这类结构的身影。很多新手建模时容易忽略这类薄件的边界约束，总觉得就是一块薄片随便拉伸就行，实际落地的时候才会发现，安装间隙留小了装不进去，边缘没有做倒角处理划手，厚度选薄了受外力容易弯折变形，厚度选厚了又挤占周边的安装空间，影响相邻部件的排布。

做这个卡片的结构设计时，首先要明确它的实际使用场景，如果是用于设备内部的标识承载，就要考虑表面的平整度，保证标识粘贴或者激光打标的时候不会因为表面凹凸出现识别不清的问题，边缘要做0.2到0.5毫米的圆角倒钝处理，避免装配的时候划伤操作人员的手，也防止刮坏相邻的线束或者薄壁零件。如果是作为工装里的定位隔片，就要严格控制平面度公差，整体平面度要控制在0.1毫米以内，避免叠放的时候出现倾斜，导致定位偏差，厚度方向的公差要控制在±0.05毫米，保证隔层间距的一致性，不会因为厚度偏差导致工装夹紧时出现受力不均的问题。

安装边界的考量是这类薄件设计的核心，首先要确认安装位的空间尺寸，卡片的外形尺寸要比安装槽的内轮廓小0.1到0.2毫米，留出热胀冷缩的余量，避免温度变化的时候卡片膨胀卡滞在安装槽里。如果是需要卡扣固定的结构，卡扣的悬臂长度要根据材料的弯折特性来定，一般ABS材料的卡扣悬臂厚度不超过1.5毫米，长度在5到8毫米之间，保证拆装的时候有足够的弹性变形量，不会因为反复拆装出现断裂。如果是需要螺丝固定的卡片，安装孔的位置要距离边缘至少2倍孔径的距离，避免锁螺丝的时候边缘出现开裂，孔位要做沉头设计，保证螺丝锁付之后不会突出卡片表面，刮碰到其他部件。

实际建模的时候，不要直接用拉伸命令做完就结束，要先梳理安装位的周边约束，把相邻部件的装配关系理清楚，先确定卡片的基准面，一般以安装贴合面作为建模基准，所有的尺寸都从这个基准出发标注，避免后续修改的时候出现尺寸链混乱。薄件的加强结构如果需要的话，不要做太高的加强筋，加强筋的高度不超过卡片厚度的2倍，厚度不超过主体壁厚的0.8倍，避免注塑的时候出现缩痕，影响表面平整度。如果卡片上需要开避让槽或者镂空结构，镂空的位置要距离安装孔位至少3毫米以上，避免孔位周边的结构强度不足，锁付的时候出现变形。

很多人做这类小构件的时候容易忽略受力工况，比如作为承载衬片使用的时候，要计算承载面的受力大小，如果需要承载100克以内的小型元件，壁厚选0.8到1毫米就足够，如果承载重量超过500克，就要适当增加壁厚，或者在承载面的背面增加交叉的加强筋，提升整体的抗弯折能力。边缘的处理也要根据使用场景调整，如果是需要经常插拔的卡片，插拔端要做15度到30度的导入斜角，方便装配的时候快速对位，不需要反复调整位置就能顺利装入安装位。
