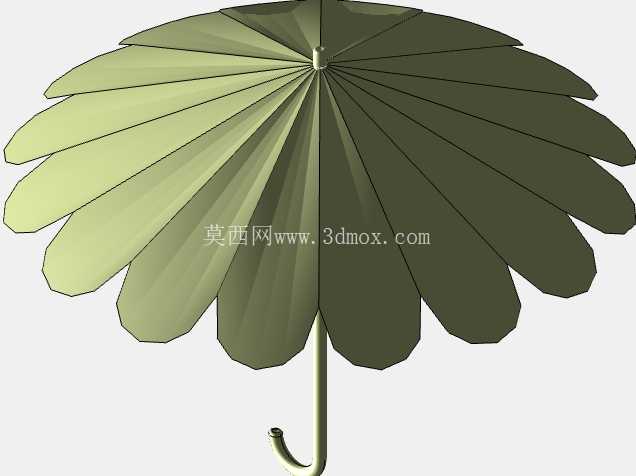

花瓣造型直杆晴雨两用伞具结构设计

　　这款伞具的三维结构设计，首先从实际使用场景的痛点切入做优化，日常通勤、户外短时停留的场景里，常规圆形伞面在多人并行时容易出现边缘漏雨、伞骨突出部位剐蹭旁人的问题，因此将伞面边缘设计为花瓣式分瓣轮廓，每一片伞面瓣的边缘做圆弧过渡，既保留了足够的遮雨覆盖面积，又能在人流密集区域减少伞边剐蹭的概率。从结构设计逻辑来看，整伞采用中心直杆作为主承力结构，伞杆采用中空薄壁杆件设计，在保证轴向抗风载强度的前提下，尽可能降低整伞重量，长时间手持不会产生明显的负重感。

　　伞骨的排布完全匹配花瓣式伞面的分瓣结构，每一片伞瓣对应一根主伞骨，伞骨与中心伞巢的铰接位置做了等角度均分设计，开伞时每根伞骨的展开角度一致，保证伞面张紧后各瓣的张力均匀，不会出现局部伞面松弛兜水的情况。伞面的分瓣拼接位置做了叠边压合结构设计，模拟实际伞具生产中的缝线+防水胶条工艺，在三维模型里预留了拼接缝的压合余量，避免结构干涉。伞顶的固定帽做了圆弧收边设计，没有尖锐突出结构，既可以压紧伞面顶部的拼接中心点，也能避免日常使用时伞顶磕碰造成损伤。手柄位置做了符合人手握持弧度的曲面造型，表面预留了防滑纹理的结构位，握持时的受力点贴合手掌虎口位置，长时间握持不易打滑。

　　从安装边界尺寸来看，整伞完全展开后，伞面的最大覆盖直径适配单人使用的常规尺寸，收伞状态下的长度符合日常放入背包侧袋、公文包伞套的尺寸要求，不会因为伞面的花瓣造型额外增加收伞后的占用空间。伞巢的滑动结构做了行程限位设计，开伞到位后滑动伞巢会自动卡入伞杆上的定位卡槽，不会因为风阻出现自动收伞的情况，收伞时按下定位卡扣即可顺畅滑动伞巢完成收合，伞骨收拢后会完全贴靠在伞杆周围，伞面顺着伞骨的分瓣自然折叠，不会出现局部伞面褶皱卡入伞骨铰接缝隙的问题。在抗风性能的结构考量上，每根主伞骨靠近外端的位置做了微幅上翘的弧度设计，当遇到侧向阵风时，伞面可以通过伞骨的微小形变卸除部分风载，避免伞骨直接受刚性冲击出现弯折断裂的情况。

　　伞面的曲面弧度做了优化，中心位置略高于边缘伞瓣，落在伞面的雨水会顺着伞面的弧度自然流向各瓣的边缘最低点滴落，不会在伞面中心区域形成积水增加伞体负重。这款结构设计既可以作为日常民用伞具的开模参考，也可以用于文创类定制伞具的结构验证，通过调整伞瓣的数量、边缘弧度，还可以衍生出不同造型风格的伞具变体，适配不同的使用场景与外观需求。在建模过程中，所有铰接位置都预留了实际生产所需的装配间隙，伞骨与伞巢的连接轴位置、伞巢与伞杆的滑动配合面都按照五金件加工的常规公差做了偏移处理，不会出现模型装配时的干涉问题，可直接导入工程软件做进一步的结构强度校核与开模工艺调整。
