三通路歧管式汇流连接结构设计

　　在流体输送、动力进气、介质分配类系统的结构设计中，歧管式汇流部件是实现单路总流与多路分支流道顺畅衔接的核心结构件，这类部件的设计合理性直接影响整个管路系统的流阻损失、介质分配均匀性以及长期运行的结构可靠性。本次设计的三通路汇流歧管，采用一体化扫掠成型的流道结构，完全规避了传统拼接式歧管存在的焊缝泄漏、流道折角涡流等常见问题。从实际应用场景来看，这类结构可适配小排量动力单元的进气歧管、低压流体输送系统的分支汇流单元、小型换热设备的介质分配管路等多种工况，尤其适合对安装空间有严格限制、要求流道内壁光滑无突变的使用场景。

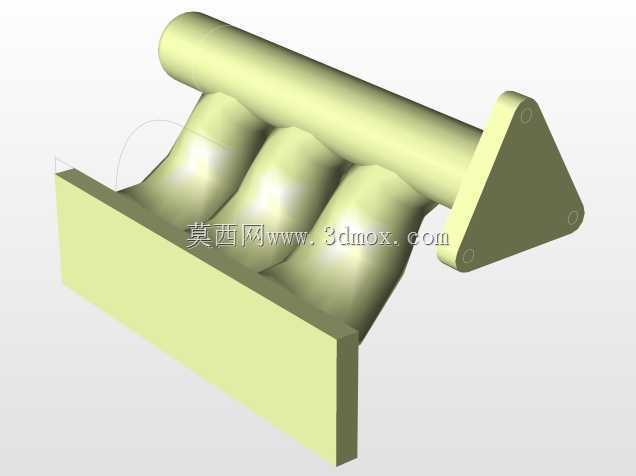

　　从结构功能特性来看，该部件一端设置三角形带安装孔的法兰端，作为总流道的对接接口，三个安装孔呈三角分布，可在装配时提供均匀的压紧力，避免法兰面因受力不均出现密封失效问题，法兰端面预留的密封槽安装位可适配平垫片或O型密封圈，满足不同压力等级的密封需求。另一端为平直的矩形安装基板，基板上预留的安装位可直接将整个歧管固定在设备本体的安装面上，不需要额外设计转接支架，大幅缩减装配环节的零件数量。三个弧形过渡的分支流道从总流道侧壁平滑引出，每个分支流道的截面沿介质流向保持渐变过渡，不存在直角折角或者截面突变区域，能最大程度降低介质在流道内的局部阻力损失，减少涡流产生的振动与噪音。

　　设计过程中，首先根据目标系统的总流量与单路分支的流量分配要求，确定总流道的通径与每个分支流道的通径配比，保证三个分支的流量分配偏差控制在工程允许的范围内。流道的走向采用扫掠特征生成，引导线根据安装空间的边界约束进行曲率优化，所有转弯位置的曲率半径均大于流道通径的1.5倍，避免介质在转弯处形成流动死区。壁厚设计充分考虑了成型工艺与承压需求，整体壁厚保持均匀，仅在法兰与基板的安装位置做局部加厚处理，既避免壁厚不均导致的成型缺陷，也保证安装位置的结构强度，防止螺栓紧固时出现应力开裂。

　　关于安装边界与尺寸适配，总流道的轴向长度可根据对接管路的安装间距进行参数化调整，三角形法兰的外接圆尺寸与安装孔位间距匹配常规的低压管路法兰标准，可直接与同规格的标准管路对接，不需要额外加工转接接头。矩形基板的安装孔位间距参考通用的设备安装面螺孔分布设计，装配时仅需在设备安装面对应位置加工对应规格的螺纹孔即可完成固定，整个部件的外轮廓最大宽度控制在紧凑范围内，可适配狭窄的设备内部安装空间，不会与周边的其他零部件产生运动干涉。流道内壁的表面粗糙度要求控制在Ra3.2以内，减少介质流动时的沿程阻力，对于有洁净要求的使用场景，还可通过后续抛光处理进一步提升内壁光滑度。

　　从结构可靠性角度考虑，分支流道与总流道的衔接位置、流道与安装基板的连接位置均做了圆角过渡处理，分散应力集中点，避免部件在长期受内压或者设备振动影响时出现疲劳裂纹。整个结构采用一体化成型设计，没有拼接焊缝，从根源上消除了焊缝位置的腐蚀泄漏风险，可适配包括气体、低粘度液体在内的多种介质输送需求。在建模过程中，所有特征均采用参数化驱动，后续如果需要调整分支数量、流道通径或者安装尺寸，仅需修改对应参数即可快速生成新的结构模型，大幅提升同系列产品的设计迭代效率，不需要重新从零开始构建模型。
