多向连通式方块圆柱组合结构零件

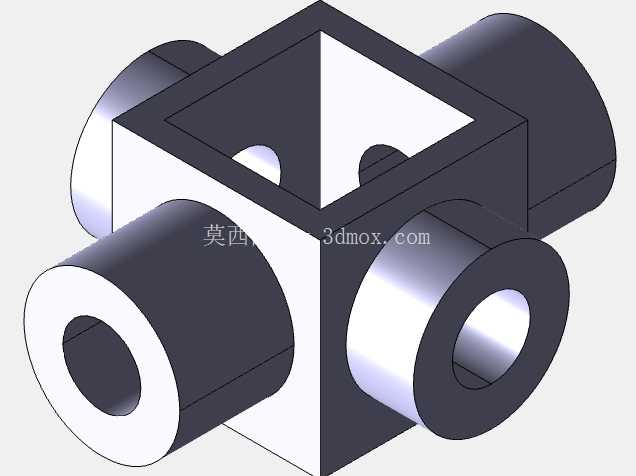

该零件采用方块基体搭配四个方向伸出的空心圆柱结构设计，核心功能是实现多通路的介质连通或模块化拼接，可应用在模块化流体实验台、教学用机械拼接教具、小型气动回路集成块等场景中。从结构设计逻辑来看，中心方块采用中空腔体设计，四个方向的空心圆柱与中心腔体完全贯通，圆柱内孔保持统一孔径，能够保证介质在各通路间流动时的阻力一致性，避免出现局部紊流或通径突变带来的压力损失。圆柱外圆做了等直径设计，外圆表面粗糙度控制在适合插接配合的区间，既可以作为外接管路的插接接口，也能作为模块化拼接时的定位轴颈，与对应规格的孔位实现间隙配合，满足快速拆装的使用需求。

在安装边界层面，零件整体以中心方块的几何中心为对称原点，四个方向的圆柱伸出长度保持一致，安装时可根据实际通路需求选择任意方向作为输入端或输出端，无需额外调整安装姿态，降低了现场装配的对位难度。方块的四个棱边做了微小倒角处理，既避免了加工和装配过程中锐边划伤操作人员，也能在拼接时起到导向作用，让相邻模块的对接更加顺畅。中心腔体的内壁与圆柱内孔的交接处做了圆弧过渡处理，没有加工残留的锐角，一方面能够减少流体介质在转角处的冲击，降低管路振动和噪音，另一方面也能避免应力集中，提升零件在承压工况下的结构强度，防止长期使用后在交接位置出现开裂问题。

从实际使用场景的适配性来看，这种对称式多通结构不需要区分安装方向，在教学演示场景中，学员可以快速理解多通路集成的结构原理，通过不同方向的管路连接搭建出不同流向的回路，不需要额外加工转接接头；在小型实验设备的气路搭建中，该零件可以替代多个直角接头和直通接头的组合，减少管路连接点，降低泄漏风险，同时压缩整个回路的安装空间，让实验台的布局更加紧凑。设计过程中特意将四个圆柱的同轴度控制在较高精度范围内，当多个同规格零件进行轴向拼接时，能够保证内孔的同轴度，避免出现通径错位影响介质流通的问题，方块的端面平面度也做了相应控制，拼接时两个零件的方块端面可以完全贴合，不需要额外加装密封垫片就能实现基础的密封效果，若用于承压更高的场景，只需在端面加装对应规格的密封圈即可满足密封要求。

在结构强度校核层面，方块的壁厚和圆柱的壁厚保持均匀一致，采用等壁厚设计能够避免注塑或铸造过程中出现缩孔、缩松等成型缺陷，不管是采用塑料材质加工用于教学教具场景，还是采用铝合金材质加工用于低压气动回路场景，均匀的壁厚都能保证零件成型后的尺寸稳定性，不会出现因为壁厚不均导致的翘曲变形，长期使用也不会因为内应力释放导致接口位置错位。圆柱的根部与方块连接的位置做了加强圆角处理，能够承受管路插接时的侧向力，避免在插拔管路时出现圆柱根部断裂的问题，即使在频繁拆装的使用场景下，也能保证足够的结构使用寿命。
