压铸工装用双铰耳支撑夹具结构

在压铸生产的上下料、工件周转以及机加工定位工序里，这类双铰耳结构的支撑夹具是工位上十分常见的承载连接件，它不像通用夹钳那样做主动夹紧动作，核心作用是作为工位的固定铰接支点，连接气动或者液压驱动的摆臂、压头组件，给整套工装提供稳定的回转支撑基准。很多刚接触工装设计的工程师容易忽略这类支撑件的受力校核，实际上在压铸工位的高温、频繁冲击工况下，支撑件的刚性不足很容易导致整套定位机构出现偏移，直接造成工件装夹定位超差，后续机加工的尺寸合格率会大幅下降。

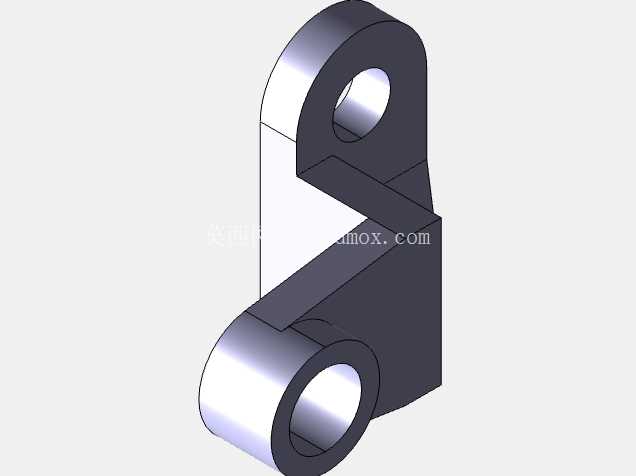

从结构设计逻辑来看，这个支撑件采用上下两个同轴度要求极高的铰耳孔布局，两个孔的轴线保持严格平行，孔位的中心距是整个零件最核心的尺寸参数，直接决定了配套摆臂的回转行程是否在设计范围内。主体的立板做了变厚度处理，靠近上铰耳的位置因为要承受摆臂下压时的侧向弯矩，壁厚做了加厚过渡，下铰耳位置因为主要承受径向的铰接载荷，壁厚在保证铰套压装余量的前提下做了优化，避免整体重量过大增加工装基板的负载。两个铰耳的内孔都预留了标准衬套的压装余量，实际生产使用时会压入铜基石墨自润滑衬套，不需要频繁加注润滑脂，就能适应压铸工位周边多铝屑、多粉尘的恶劣工况，减少日常维护的工作量。

安装边界方面，零件底部的安装基面做了精磨处理，粗糙度要求控制在Ra1.6以内，保证和工装基板安装面完全贴合，不会出现安装倾斜导致的孔位偏斜。安装基面预留了两个螺栓过孔，孔位的位置度公差控制在0.02mm以内，装配时可以通过定位销做精准定位，再用内六角螺栓锁紧，避免设备长期运行后螺栓松动导致支撑件移位。上铰耳的端面做了倒角处理，方便摆臂组件的装配导入，下铰耳的外圆做了圆弧过渡，避免和周边的管路、传感器支架产生运动干涉。

实际应用中，这类支撑夹具除了压铸工位，在焊接工装、组装流水线的翻转机构里也有大量同结构的应用，区别只是根据负载大小调整铰耳的中心距、孔径以及立板的厚度。设计这类零件的时候，不能只看静态的受力载荷，还要考虑机构快速动作时的冲击载荷，通常安全系数要取到3倍以上，才能保证长期运行不会出现根部断裂的问题。很多新手建模的时候容易把两个铰耳的连接处做成直角过渡，实际上直角位置会产生严重的应力集中，在频繁的交变载荷下很容易从转角位置开裂，所以这个零件在立板和铰耳的连接位置都做了R3-R5的圆角过渡，分散应力集中点，提升零件的疲劳强度。零件的材质通常选用45号钢做调质处理，表面做发黑防锈处理，如果是在腐蚀性较强的工况下使用，也可以更换为304不锈钢材质，只是对应的受力参数要重新校核。
