异形拼接式铸造工艺成型结构块

在砂型铸造、金属型铸造的批量生产场景中，这类异形拼接结构块是组成铸模型腔的核心成型单元，区别于整体式铸模的加工难点，拆分式的拼接结构能够大幅降低复杂内凹型腔的加工难度，同时在局部出现磨损、烧蚀后可单独更换对应块体，减少整模返修的成本与停机时长。从实际生产用途来看，该结构块直接参与铸件外轮廓与局部内凹结构的成型，其拼接面的贴合精度直接决定铸件飞边的产生量，若拼接间隙超过0.1mm，高温金属液就会渗入缝隙形成难以清理的飞边，后续打磨工序的工作量会提升30%以上，因此设计阶段对拼接面的平面度、垂直度公差都设定在IT7级精度要求。

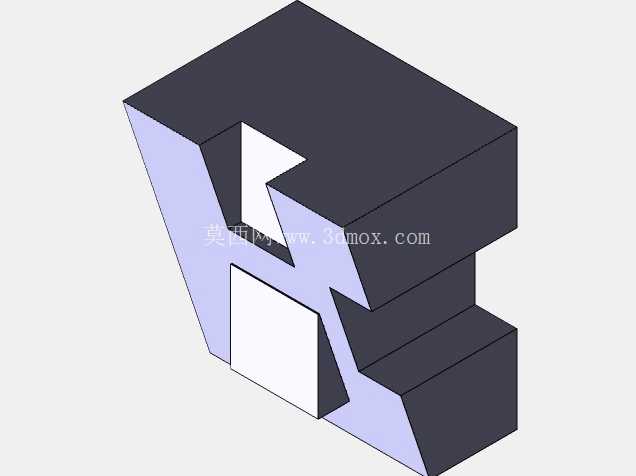

从功能特性上分析，该结构采用深浅错落的阶梯式异形轮廓，对应铸件上的凹凸装配位，凸起的块体部分用于成型铸件的凹槽结构，内凹的空腔部分则对应铸件的凸台结构，一体兼顾了正反结构的成型需求，无需额外增设镶件。结构外侧的垂直基准面是安装时的定位基准，安装时需将该面紧贴模框的内侧定位壁，通过螺栓从侧面锁紧固定，避免合模、射料过程中出现块体移位。设计时首先根据铸件的收缩率放足收缩余量，铸钢件取2%的线收缩率，铸铁件取1%的线收缩率，所有成型面都沿拔模方向做出1°到3°的拔模斜度，避免开模时拉伤铸件表面。拼接面的设计特意避开了铸件的外观面与核心装配面，将拼接缝设置在铸件的非加工面区域，即使存在微小飞边也不会影响铸件的装配精度与外观质量。

外形尺寸方面，该结构块的整体安装边界控制在常规中小型铸造模框的安装槽尺寸范围内，长宽高比例适配100kg以下中小型铸件的成型需求，块体上预留的螺栓沉孔位置与通用模框的安装孔位完全匹配，无需对模框进行二次加工即可直接装配。结构的壁厚设计遵循均匀散热原则，最薄处的壁厚不小于15mm，避免反复受热冷却过程中出现应力集中开裂，厚重部位则预留了冷却水道的安装孔位，可接入循环冷却水控制模温，减少铸件缩孔、缩松缺陷的产生。在三维建模过程中，所有拼接面都做了0.05mm的错位避让设计，避免块体加工存在微小误差时出现装配干涉，成型棱边全部做了R0.5mm的圆角处理，一方面减少热处理时的应力集中开裂风险，另一方面避免铸件棱边过于锐利在转运过程中出现崩缺。实际投产前还需对块体的成型面进行抛光处理，表面粗糙度达到Ra1.6以下，减少铸件与模腔的粘附力，提升开模顺畅度，同时也能降低铸件表面的粗糙度，减少后续机加工的余量。
