斜切面异形支撑定位块结构设计

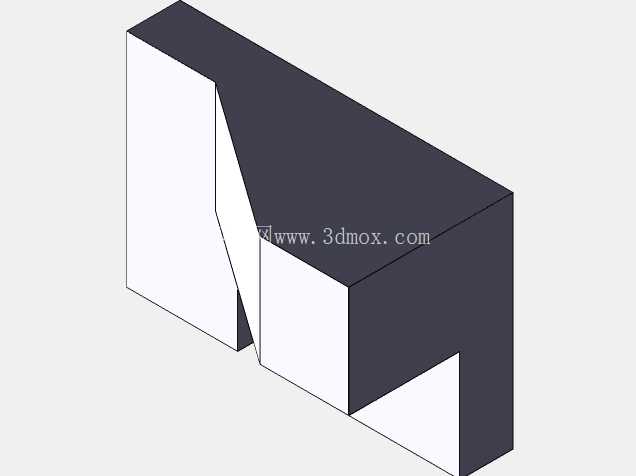

　　从功能特性上看，这个零件的主体基准面是两个互相垂直的平整安装面，分别对应模具模板的X向和Y向安装基准，安装时可以直接靠在模板的直角定位边上，不需要额外做复杂的定位销孔调整，降低装配时的调校工作量。零件上的两处斜向切面，一处是大角度的主斜切面，对应合模时定模侧的让位空间，避免合模过程中动模侧的凸起结构与定模发生运动干涉；另一处是底部的小三角斜切面，是脱模时的拔锥让位结构，当铸件完成冷却开模后，顶出机构动作时，这个斜切面可以给顶出杆的运动留出足够间隙，同时也能避免顶出过程中零件边缘刮伤铸件的非加工面。在铸造模具的合模定位、型芯支撑环节，这类带斜切面的异形支撑定位块是很常见的功能零件，不少刚接触模具结构的设计人员容易把这类零件当成简单的垫块处理，实际在批量铸造生产线上，这类零件的结构细节直接影响合模精度、铸件脱模顺畅度以及模具整体使用寿命。先从实际应用场景说起，这类零件一般安装在压铸模具动模与定模的合模导向辅助位置，或是砂型铸造的型芯侧边支撑位，区别于标准矩形垫块，它的斜切面不是随意做的造型，而是对应铸件分型面的斜度、或是脱模时的让位需求设计的。

　　从设计思路层面拆解，做这个结构的时候首先要确定安装基准的平面度要求，两个垂直安装面的平面度公差一般要控制在0.02mm以内，保证安装后与模板贴合无间隙，避免合模受力时出现偏移。主斜切面的角度不是随便给定的，要匹配对应模具的开模行程，计算开模过程中模具各部件的运动轨迹，确保斜切面在整个开模行程中都不会与相邻部件发生剐蹭，同时斜切面本身不需要过高的表面粗糙度，因为它不参与成型面的接触，只做让位用，Ra3.2的精度就足够满足使用需求，不需要做额外的抛光处理，能降低加工成本。底部的小斜切面设计时要注意与相邻顶出部件的安全距离，正常工况下要保留至少2mm的安全间隙，避免长期生产过程中因为零件热胀冷缩出现位移，导致顶出时发生卡滞。

　　再说到外形尺寸与安装边界，这类支撑块的整体长宽高比例要根据模具的模架尺寸匹配，一般来说安装面的单边固定孔位距离零件边缘的距离要大于螺栓直径的1.5倍，避免螺栓锁紧时零件边缘出现应力开裂。零件的总高度要匹配模具的合模间隙，安装后支撑面的高度公差要控制在±0.01mm，保证合模时的受力均匀，不会出现局部受力过大导致模板变形的情况。另外在结构细节上，零件的所有非安装锐边都要做C1的倒角处理，一方面是避免装配时划伤操作人员，另一方面也能减少热处理过程中锐边出现应力集中导致开裂的风险。

　　这类零件一般选用45号钢做调质处理，硬度达到HB220-250就可以满足日常使用的耐磨需求，如果是用于大批量生产的压铸模具，也可以选用Cr12MoV材料做淬火处理，提升表面耐磨性能，延长零件的更换周期。在实际建模过程中，要优先以两个垂直安装面作为建模基准，先拉伸出主体矩形结构，再通过拉伸切除做出两个斜切面，最后添加倒角和安装孔特征，这样的建模顺序能保证后续修改尺寸时，基准不会出现混乱，当模具设计需要调整斜切面角度或是整体高度时，只需要修改对应特征的参数就可以快速更新模型，不需要重新绘制整体结构，能提升设计迭代的效率。很多新手设计这类零件时容易忽略安装边界的干涉检查，往往只做静态的装配检查，没有模拟开模、合模、顶出整个运动过程的部件位置，导致实际加工装配后出现运动卡滞的问题，所以在完成三维建模后，一定要做全行程的运动干涉检查，确认每个运动节点下，这个支撑块与相邻的顶杆、型芯、模板结构都保留足够的安全间隙，避免后续生产中出现故障。
