柴油发动机全套结构设计工程图纸

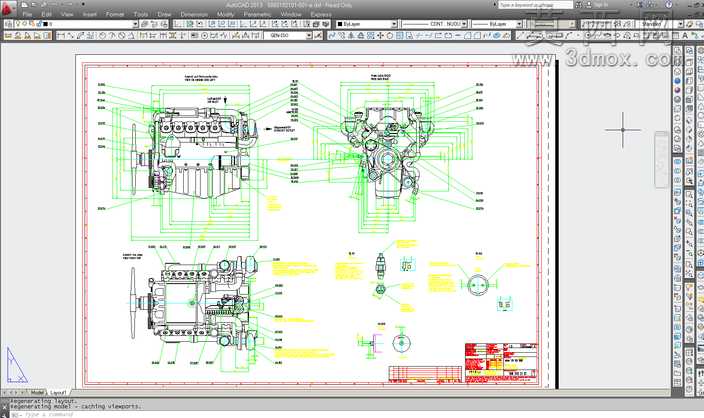

本套柴油发动机设计图纸围绕四冲程柴油动力单元的完整结构展开，在三维建模阶段严格遵循内燃机设计的工程规范，先搭建核心的缸体、缸盖、曲轴连杆机构、配气机构、燃油供给系统、冷却润滑系统的基础参数化骨架，以各部件的装配基准为约束完成全零件的三维建模，确保每一处安装位、配合公差、油路气道的走向都符合柴油发动机的工作逻辑。建模过程中对曲轴的动平衡结构、活塞的燃烧室凹坑造型、喷油器的安装角度、气门的正时配合位置都做了精准的参数化定义，所有零件的壁厚、加强筋布局、连接螺栓的排布都参考成熟柴油动力单元的设计标准，既保证结构强度满足高压缩比工作的载荷要求，也兼顾了零部件的加工工艺可行性。完成三维建模后通过装配干涉检查逐一排查各运动部件的行程间隙，确认曲轴旋转过程中连杆与缸壁、气门开启过程中与活塞顶部都不存在运动干涉，同时对冷却水道的循环路径、润滑油道的连通逻辑做了连通性校验，确保流体通路不存在断流或死角问题。在工程图导出阶段，严格按照机械制图国家标准布置视图，包含发动机的正视图、侧视图、俯视图以及核心系统的局部放大视图，对所有装配尺寸、配合公差、形位公差、表面粗糙度要求都做了清晰标注，不同系统的管路、线束、密封件采用分层设色的方式区分，方便读图人员快速识别不同功能的部件。整套设计兼顾了柴油发动机的动力输出效率、结构可靠性与维修便利性，从核心运动部件到外围附属配件的结构都做了完整表达，可作为柴油动力设备研发、机械专业教学、同类产品结构优化的参考资料，完整还原了柴油发动机从整体布局到细节结构的设计逻辑，清晰展现了内燃机各系统之间的配合关系。
