保时捷911滑阀节气门体结构设计

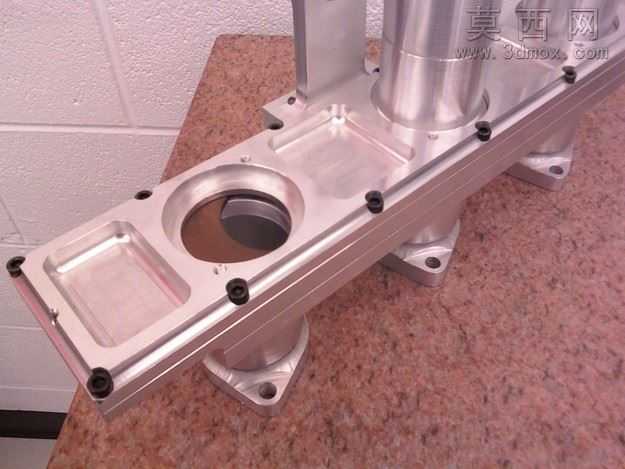

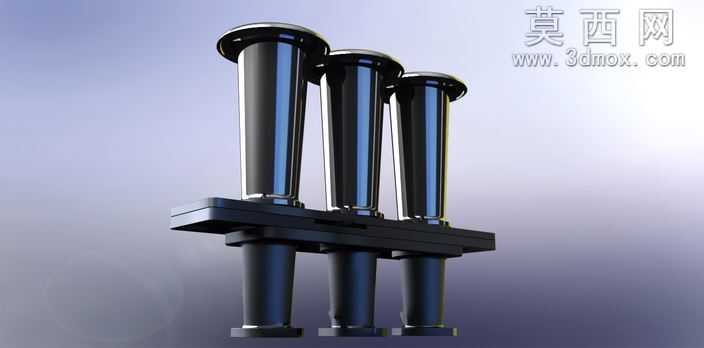

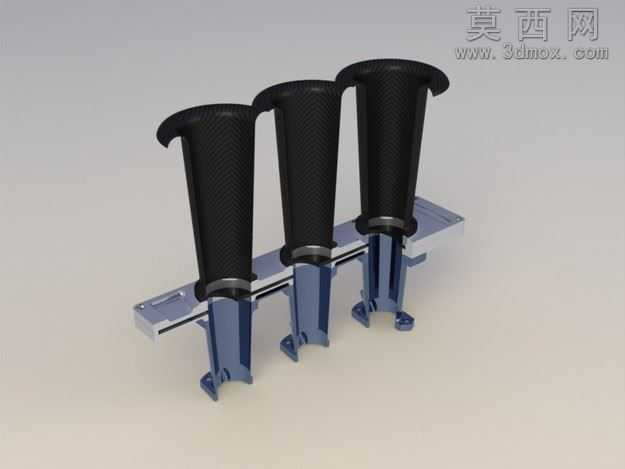

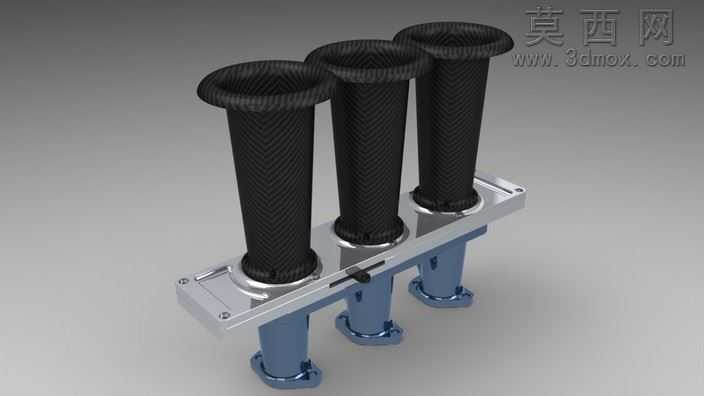

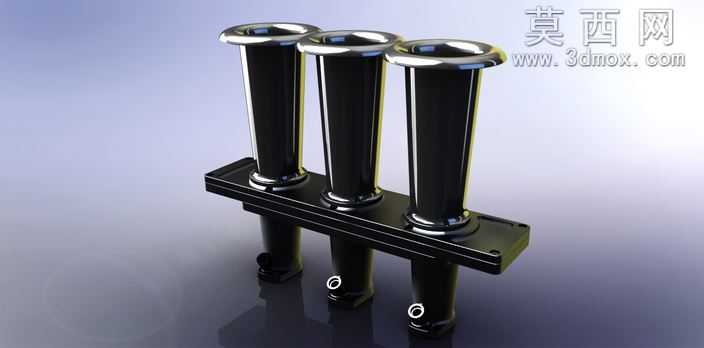

本作品为适配保时捷911空气冷却发动机的滑阀式节气门体三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体进气通路的布局规划，再拆分各功能部件逐一细化建模。模型整体包含三个独立的进气喇叭口、一体式安装基座、下部进气连接段以及滑阀调节机构四个核心部分，建模时对进气喇叭口的碳纤维纹理做了精细化的材质表现，通过纹理映射还原碳纤维编织的交错肌理，同时对喇叭口的渐扩内曲面做了曲率连续处理，保证进气路径的顺滑度，降低进气阻力。安装基座采用铝合金金属材质表现，建模时还原了基座上的安装定位孔、螺栓沉孔、滑阀安装槽等细节结构，所有孔位的位置度、尺寸参数均参考保时捷911原厂进气系统的安装匹配标准设定，保证模型可直接用于后续的装配验证。下部的进气连接段采用蓝色阳极氧化铝材质表现，建模时还原了连接法兰的密封槽、固定支脚的结构，支脚处的安装孔位与发动机缸盖的安装点位完全对应。滑阀调节机构部分，建模时还原了滑阀的转轴、拨叉、定位卡簧等细小零件，所有运动部件均保留了合理的装配间隙，可在装配环境下模拟滑阀转动调节进气开度的动作过程。渲染阶段采用工作室柔光环境，通过多角度布光突出碳纤维材质的编织纹理与金属部件的磨砂质感，对进气喇叭口的边缘做了高光处理，凸显喇叭口的薄壁结构特征，基座的金属表面添加了细微的拉丝纹理，提升模型的真实感。设计过程中重点考量了滑阀式节气门相比传统蝶阀的进气优势，通过三个独立进气道的等长设计，保证各气缸进气量的均匀性，滑阀的开度调节曲线经过反复优化，可在不同转速区间提供线性的进气响应，适配空气冷却发动机高转速工况下的进气需求，整体模型结构完整，细节丰富，可用于汽车进气系统的结构展示、改装方案验证以及相关教学演示场景。
