立式手动糖果出料分配装置结构设计

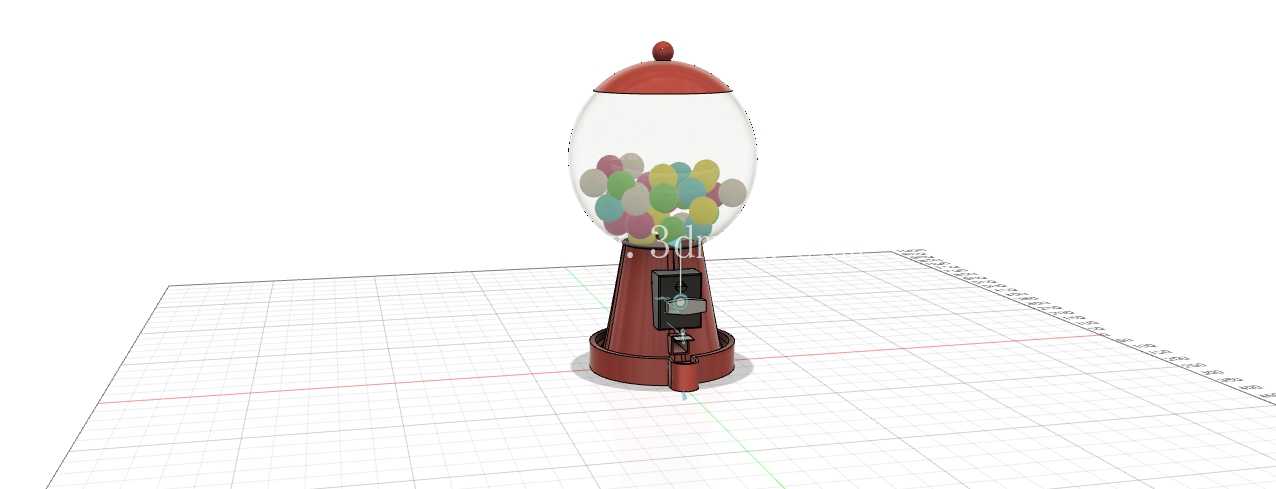

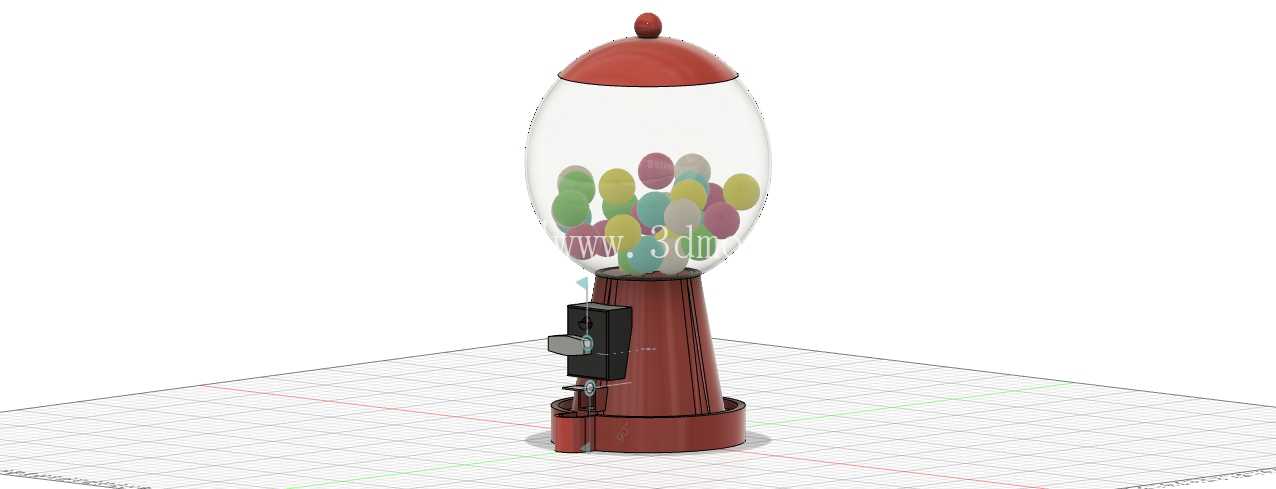

　　这款手动糖果出料装置，核心应用场景集中在线下零售门店的散称糖果陈列区、儿童游乐场所的自助糖果售卖点位、休闲餐饮门店的等位取糖区，相比敞口放置的糖果容器，能避免人手直接接触储料腔内部的糖果，降低食品被污染的概率，同时通过定量出料结构控制单次取糖量，减少不必要的物料浪费。装置整体采用立式塔状结构布局，下部为锥形收窄的支撑基座，基座内部预留了出料机构的安装空间，侧面集成的手动拨杆组件通过转轴与基座内部的棘轮定量结构连接，用户拨动拨杆时，棘轮会带动定量料轮转固定角度，将单份糖果从储料腔送入下部的出料通道，最终从基座侧面的出料口落入承接容器，整个传动过程无需额外动力源，纯机械结构即可完成出料动作，故障率极低，日常仅需定期清理料道残留的糖屑即可维持正常运转。

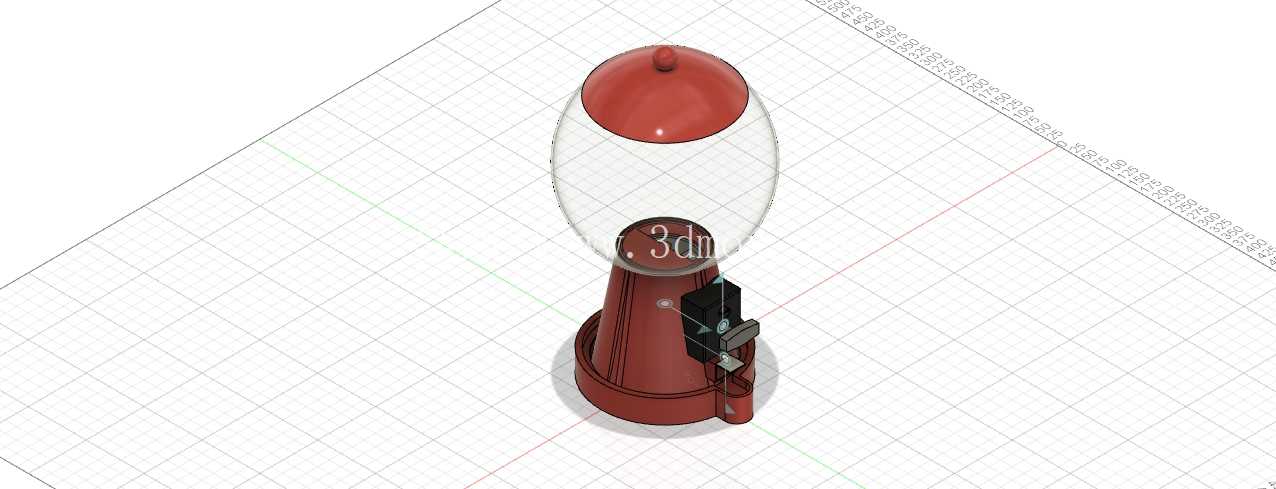

　　上部的储料腔采用透明椭球形结构设计，一方面椭球形的曲面结构没有清洁死角，擦拭内壁残留糖渍时不会出现藏污的缝隙，另一方面透明材质可以让用户直观看到内部剩余的糖果存量，方便运营人员及时补料，储料腔顶部的红色圆形端盖采用卡扣式连接，无需额外工具即可徒手拆卸，补料时直接掀开端盖就能倾倒糖果，端盖边缘做了翻边密封结构，能减少外界灰尘、飞虫落入储料腔，符合食品接触类容器的基本卫生要求。从安装边界来看，装置底部为圆形平面底座，放置时仅需要占用直径200毫米左右的水平台面空间，整体高度控制在450毫米以内，不需要额外的固定件，直接放置在平整台面即可稳定使用，即使受到轻微碰撞也不会出现倾翻问题，适配绝大多数零售柜台、餐饮前台的台面尺寸。

　　设计过程中针对糖果卡滞的常见问题做了结构优化，储料腔与下部定量料轮的衔接处采用大角度锥形过渡，避免球形糖果在衔接位置堆积搭桥，定量料轮的料槽尺寸按照常规口香糖、圆形硬糖的通用直径设计，槽深刚好容纳单颗糖果，不会出现一次出多颗或者卡料无法出料的问题，拨杆的操作力控制在15牛以内，儿童也可以轻松拨动完成取糖动作，拨杆的复位采用内置的扭簧结构，松开拨杆后会自动回到初始位置，不会出现拨杆卡滞无法复位的情况。

　　基座部分采用一体成型的结构设计，没有多余的拼接缝隙，外壳表面做了圆弧过渡处理，没有尖锐的棱角，避免使用过程中磕碰划伤使用者，出料口的位置距离底座平面高度为120毫米，刚好适配常规一次性纸杯、小型接糖碟的放置高度，糖果从出料口落下时不会溅落到容器外部。
