带反应轮结构的双旋翼小型飞行装置

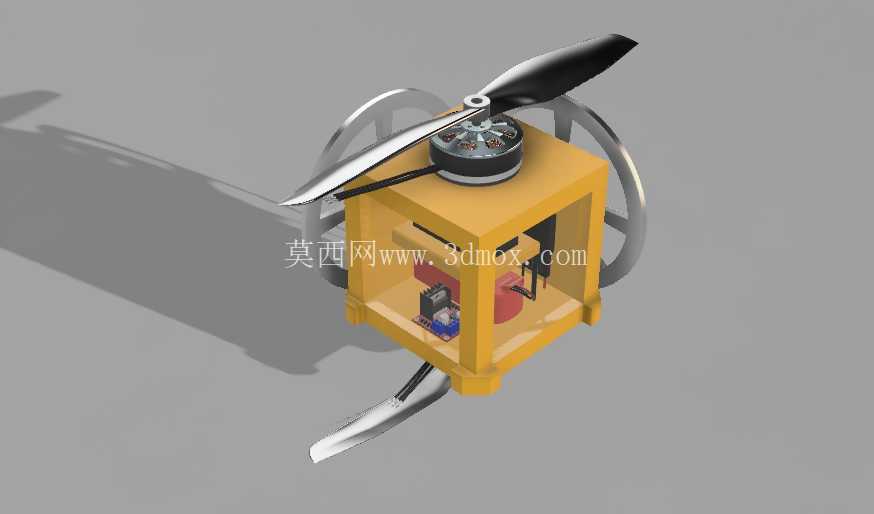

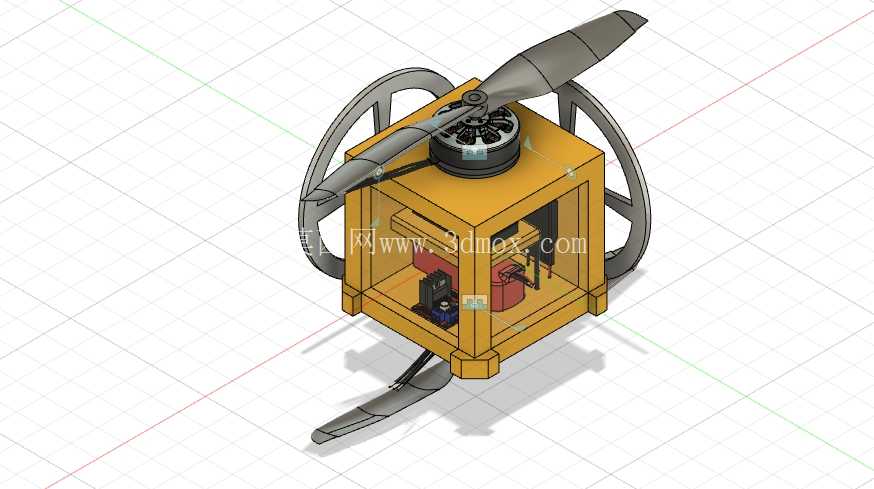

　　这款双旋翼飞行装置的结构设计，核心围绕小空间内的姿态稳定需求展开，区别于常规多旋翼飞行器的动力布局，采用上下共轴反向布置的双旋翼提供主要升力，同时在机架侧部集成反应轮结构，通过角动量守恒原理实现偏航、滚转方向的姿态微调，不需要额外布置侧向姿态调整旋翼，能大幅缩小整机的横向占用空间，适合在狭窄室内、管道巡检、楼宇缝隙探查这类对设备外廓尺寸限制严格的场景使用。从结构布局来看，整机采用框架式方形机架作为承载主体，机架主体采用镂空框型结构，四根竖向支撑梁搭配上下两层安装板，既给内部的动力模块、控制电路、储能元件留出充足的安装空间，又能通过框型结构分散旋翼运转产生的振动载荷，避免应力集中在单一安装点位。

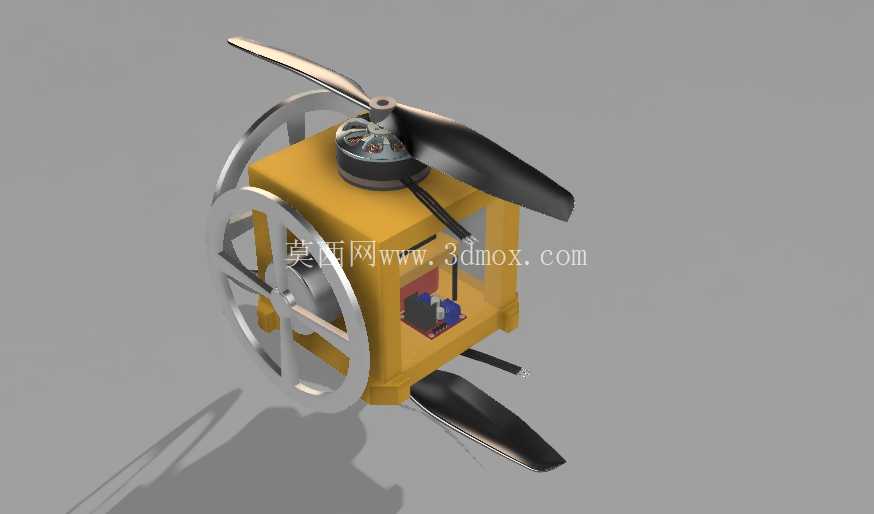

　　上层安装板中心位置固定主旋翼动力单元，动力输出轴直接连接上层旋翼，下层旋翼通过同轴反向传动结构与上层旋翼联动，保证两组旋翼转速匹配时扭矩相互抵消，减少整机自旋的基础干扰。侧部的反应轮采用独立的驱动模块固定在机架侧方的支撑梁上，轮体边缘做了加厚配重处理，在相同驱动转速下能获得更大的转动惯量，提升姿态调整的响应速度，反应轮外侧设置了环形防护圈，防护圈与机架竖向支撑梁刚性连接，既可以避免反应轮运转过程中与外界障碍物发生剐蹭，也能作为整机落地时的侧向支撑结构，降低侧翻对内部元件的冲击。

　　从安装边界来看，整机的最大外廓尺寸由侧部防护圈的直径决定，旋翼转动时的扫掠范围完全处于防护圈的竖向投影区间内，不需要额外在旋翼外侧加装防护结构，落地支撑采用前两点后一点的起落架布局，前起落架为向下延伸的弹性支杆，后支撑点直接利用机架底部的结构棱边，整机停放时的重心落在三个支撑点围成的三角形区域中心位置，即使在倾斜角度不超过15度的平面上停放也不会发生侧翻。内部元件的安装采用分层布置逻辑，上层安装板靠近旋翼位置布置电调模块，缩短动力线的走线长度，减少大电流线路对控制信号的电磁干扰；中层空间布置飞控主板与姿态传感器，传感器安装位置尽量靠近整机的重心点，降低旋翼振动对姿态检测精度的影响；下层空间布置储能电池，电池采用滑轨式安装结构，可根据实际配重需求前后调整安装位置，方便快速调整整机的重心配平，不需要额外增加配重块。

　　在实际应用场景中，这类结构的飞行装置相比常规四旋翼飞行器，结构零件数量减少近40%，动力传输路径更短，传动损耗更低，相同电池容量下的续航时间能提升20%左右，同时因为没有外伸的旋翼支臂，整机可以穿过直径略大于防护圈直径的管道、缝隙，适合用于工业设备内部的巡检、狭窄空间的搜救探查、密闭空间的环境参数采集等场景。设计过程中针对反应轮的姿态控制逻辑做了结构适配，反应轮的驱动支架预留了减震垫安装槽，可通过加装硅胶减震垫过滤旋翼传递的高频振动，避免反应轮转速检测出现误差，机架的所有安装孔位都采用统一的孔距标准，方便后期替换不同尺寸的旋翼、不同容量的电池，拓展不同的任务载荷，比如在机架底部预留了通用安装螺孔，可直接挂载微型摄像头、气体检测传感器等任务模块，不需要重新打孔修改机架结构。旋翼的桨叶采用快拆式安装结构，桨根位置设置了卡扣式锁紧结构，不需要额外工具就能完成桨叶的更换，方便在外场作业时快速替换受损桨叶。整机的所有结构棱角都做了圆角处理，避免搬运、作业过程中尖锐棱角剐蹭操作人员或者障碍物表面，侧部防护圈的截面采用圆弧过渡，在发生轻微碰撞时能顺着碰撞方向滑移，减少碰撞冲击力对整机姿态的影响，降低炸机风险。
