双侧带臂法兰式铸造安装支座结构设计

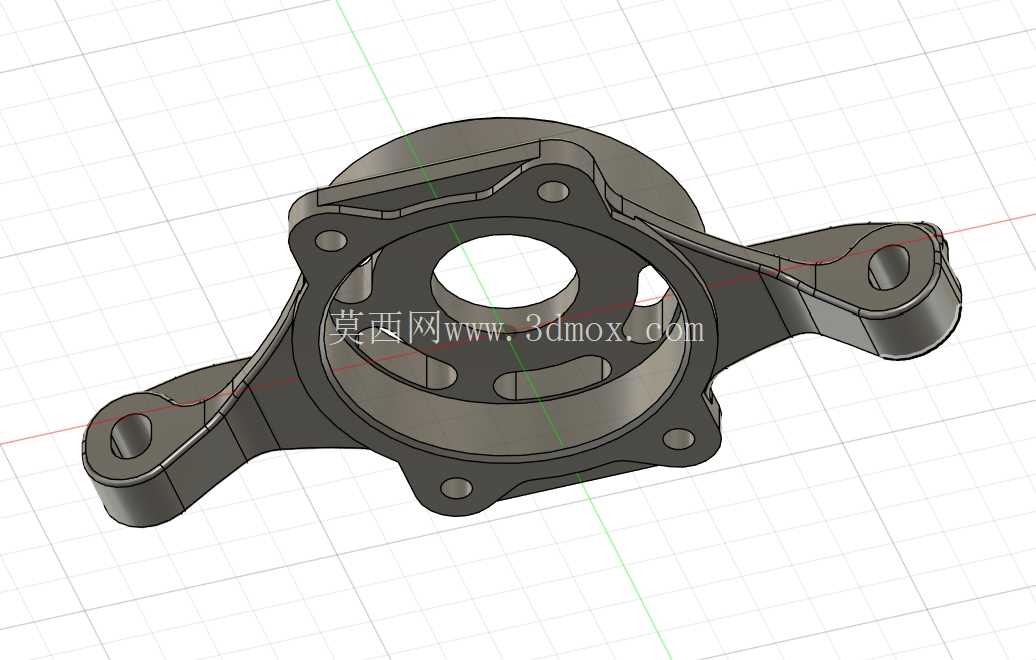

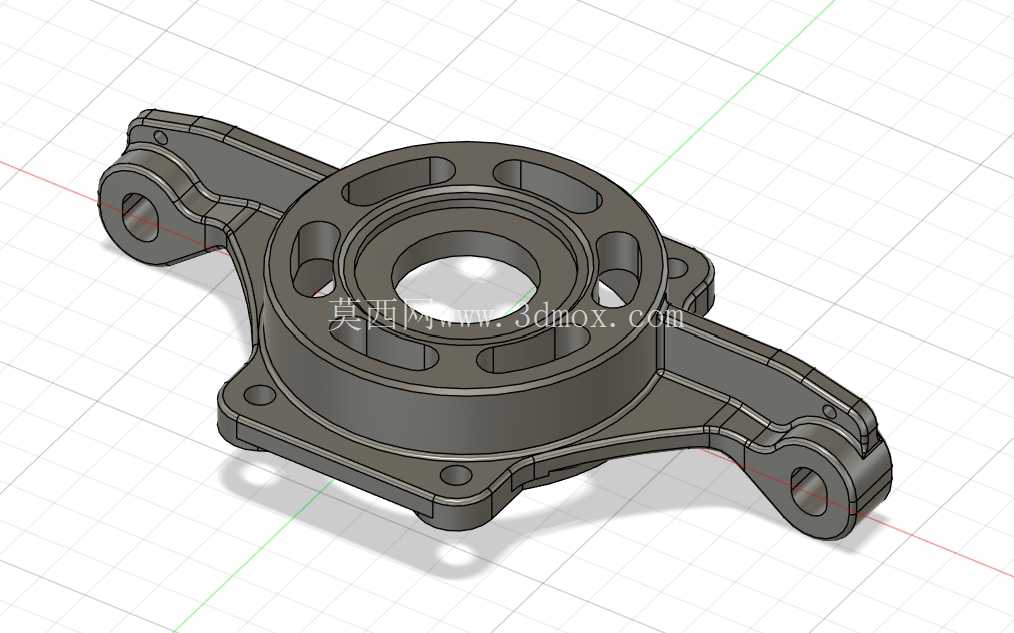

　　该构件属于典型的带侧向安装臂的法兰式铸造支撑类零件，在中小型通用机械设备、传动组件安装、轻型工程机械的铰接支撑场景中应用广泛，主要承担回转部件的径向承载、周向定位以及相邻构件的铰接连接功能，是设备中实现转动副定位与载荷传递的核心基础构件。从结构功能来看，中心区域为带环形减重槽的通孔座体，中心通孔用于适配回转类零件的外圈安装，比如小型轴承、轴套或者回转接头的定位安装，孔壁的加工余量预留符合铸造工艺的常规要求，能够满足后续精加工的尺寸公差需求；座体端面上均匀分布的多个弧形减重槽，在不降低整体结构刚性的前提下，有效减少了铸件的材料用量，降低了构件自身重量，同时也为铸造过程中的应力释放预留了形变空间，减少铸件冷却过程中出现开裂、缩孔的概率。

　　两侧延伸出的对称安装臂，末端设计为同轴的铰接孔结构，铰接孔周边做了局部加厚处理，用于匹配销轴类零件实现与相邻连杆、支架的铰接连接，能够传递横向的拉压载荷与小幅摆动的扭矩，安装臂的截面采用渐变式设计，从与中心座体连接的根部到末端铰接位置，截面厚度逐步过渡，既保证了根部的连接强度，避免应力集中导致的断裂风险，也控制了臂体的整体重量。底部的法兰安装面设置了多个沉头安装孔，用于将整个支座固定在设备的安装基面或者机架面板上，沉孔设计能够保证安装螺栓的头部不突出于安装面，避免与上方回转部件产生运动干涉，安装孔的位置度公差在建模阶段就做了合理约束，能够适配常规的安装孔位布局，减少现场安装时的配做工作量。

　　从设计思路层面，该结构充分考虑了砂型铸造的工艺特性，所有的转角位置都做了圆角过渡，避免尖锐棱角导致的铸造应力集中，同时拔模斜度的设置符合中小型铸钢件、铸铁件的生产要求，不需要额外做复杂的抽芯结构就能完成模具开模，有效降低了模具制作成本与铸件生产的废品率。在安装边界方面，中心通孔的轴向高度决定了适配的回转部件的轴向安装尺寸，两侧安装臂的铰接孔中心距、铰接孔与中心通孔的同轴度、中心安装面到铰接孔中心的高度尺寸，都是安装过程中需要重点核对的尺寸边界，安装时需要保证底部法兰面与安装基面完全贴合，避免出现倾斜导致铰接臂受力不均，长期运行出现臂体变形或者铰接孔异常磨损的问题。

　　在实际工况中，该类支座通常承受径向的静载荷以及小幅摆动带来的交变载荷，因此结构设计时在载荷传递的关键路径上，比如中心座体与安装臂的连接位置、铰接孔周边、法兰安装孔的凸台位置都做了加强筋或者局部加厚处理，能够满足常规工况下1.5倍额定载荷的强度要求，不需要额外做焊接加强。建模过程中对各个配合面的加工余量做了差异化设置，中心通孔内壁、铰接孔内壁、底部法兰安装面这些需要后续机加工的位置，预留了均匀的加工余量，而非配合面则保留铸造毛坯面的尺寸要求，既减少了后续机加工的工作量，也避免了不必要的材料去除导致的结构强度下降。另外，两侧安装臂上的小型定位凸点，是用于安装时的对位标记，能够帮助装配人员快速确定支座的安装方向，避免装反导致铰接孔位与相邻部件不匹配的问题，这类细节设计在批量装配场景中能够有效提升装配效率，减少人工对位的误差。
