带侧装卡位法兰式中空连接基座结构

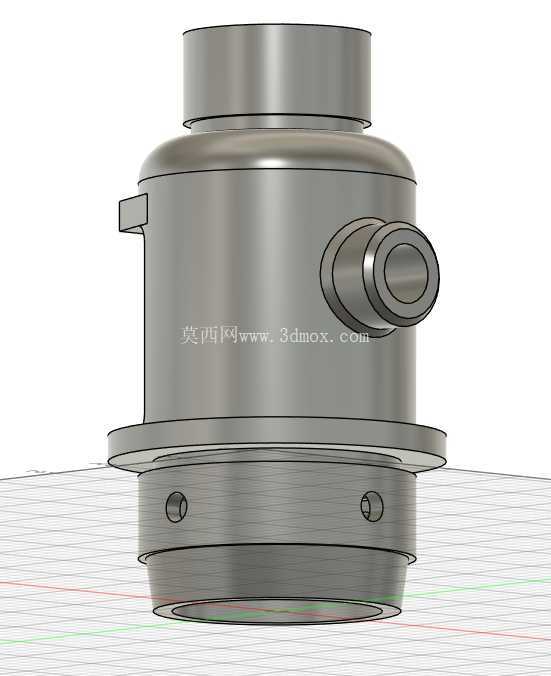

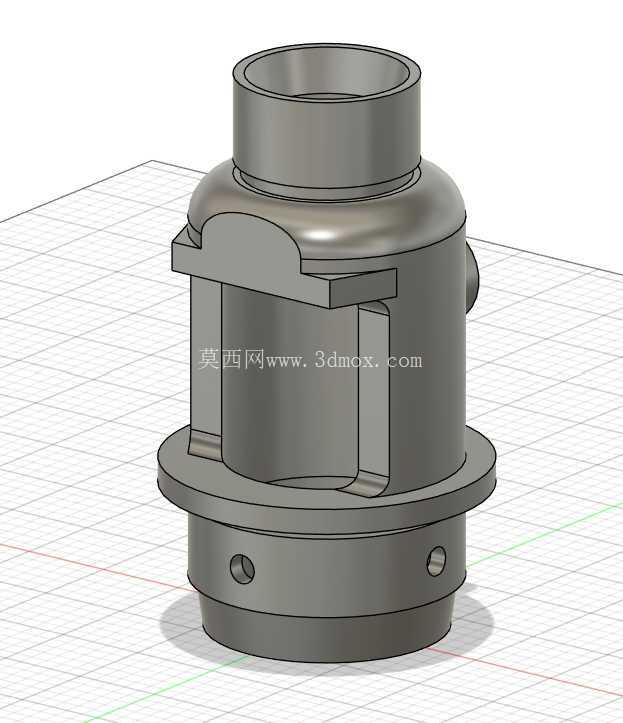

在流体管路接驳、小型执行机构安装、低压介质输送的场景里，这类带侧装卡位的法兰式中空基座是很常见的连接载体，很多刚接触结构建模的工程师都会拿类似结构做特征练习，因为它涵盖了回转类零件建模里绝大多数常用的操作逻辑，也能直观体现装配配合的核心要求。从实际使用场景来看，这类零件大多用在低压气动回路、小型灌装设备的管路对接、实验台架的介质通断节点位置，上端的小直径筒段用来插入外接管路或者阀类元件的插接端，依靠过盈配合或者附加密封圈实现端面密封，下端的法兰盘是整个零件的安装基准，法兰上的两个径向小孔是用来穿装锁紧销钉的，安装时把基座下端嵌入设备预留的安装沉孔，两个销孔对准安装位的定位孔后打入圆柱销，就能限制基座的周向转动，避免工作过程中受管路震动出现偏转。

设计的时候首先要考虑的是中空腔体的通径匹配，上端筒段的内径要和对接管路的通径保持一致，避免介质流经的时候出现通径突变造成压损，筒段的外壁厚度要根据工作压力做核算，低压工况下壁厚取通径的十分之一就能满足强度要求，不需要额外做加强筋，避免增加不必要的加工成本。侧面的两个对称卡位结构是整个零件设计的核心，这个结构不是随便加的凸起，而是用来配合快装卡扣的，日常维护的时候不需要拧动多颗螺栓，只要把外接件的卡扣对准卡位的缺口位置推入，旋转很小的角度就能实现轴向锁紧，拆换的时候反向旋转就能拔出，比传统的法兰螺栓连接节省至少七成的拆装时间，很适合需要频繁更换管路元件的实验设备或者快换工装场景。

建模的时候要注意几个容易出错的细节，首先是法兰盘和中间腔体的过渡位置，不能做直角衔接，直角位置在注塑或者压铸成型的时候会出现应力集中，受外力冲击的时候很容易从根部开裂，所以要做R2到R3的圆角过渡，圆角半径不能太大，不然会影响法兰端面的安装贴合度，导致密封失效。侧面卡位的缺口位置要做拔模斜度，压铸生产的时候方便脱模，斜度控制在1度到1.5度就足够，太大的话会导致卡扣配合间隙过大，工作的时候出现松脱。下端法兰上的两个销孔位置要做对称度公差约束，两个孔的中心连线要和基座的中心轴线垂直相交，不然安装的时候会出现销钉装不进去，或者装完之后基座偏斜的问题。

从安装边界来看，整个零件的最大外径是下端法兰的外圆尺寸，设计安装位的时候沉孔直径要比法兰外径大0.2到0.3毫米，留出装配间隙，沉孔的深度要和法兰下端筒段的长度匹配，保证法兰端面能和安装面完全贴合。上端筒段的长度不能太长，不然插入外接管路之后会出现悬臂过长的问题，管路震动的时候会在筒段根部产生交变应力，长时间使用会出现疲劳断裂，一般筒段长度控制在筒段外径的1.2倍左右是比较合理的范围。侧面卡位的突出高度要和配套卡扣的卡槽深度匹配，配合间隙控制在0.1毫米以内，既保证卡扣能顺利卡入，又不会出现过大的旷量。

很多新手建模的时候容易忽略腔体内部的过渡，上端筒段和中间大腔体的衔接位置如果做直角，介质流经的时候会产生紊流，带杂质的介质还会在直角位置堆积，时间长了会造成管路堵塞，所以内部衔接位置也要做圆角过渡，圆角半径和内部通径的比例控制在1:5左右，既能减少介质流动阻力，也不会过多影响腔体的结构强度。另外零件侧面的小凸台是用来安装旁通接头或者压力检测元件的，凸台的中心高度要和中间腔体的中心高度对齐，凸台上的内孔要和腔体内部连通，钻孔的时候要控制钻孔深度，不能钻穿对面的腔体壁，不然会出现介质泄漏的问题。

这类结构作为建模训练素材是非常合适的，它没有复杂的曲面特征，全部是规则的回转、拉伸、切除特征，但是每一个特征的尺寸都和实际使用要求紧密相关，不是凭空画出来的几何形状，练习的时候可以先从回转主体开始，先画出整个零件的轴向截面轮廓，旋转出基础的回转体，然后再拉伸切除出侧面的卡位缺口，最后做打孔、倒圆角的细节特征，整个建模流程和实际零件的加工工序是对应的，能帮助初学者建立“建模服务于生产装配”的思维，而不是单纯追求几何形状的相似。在实际生产中这类零件大多采用压铸工艺成型，材料一般用压铸铝合金或者锌合金，重量轻而且有足够的结构强度，表面做阳极氧化处理就能满足防腐蚀要求，不需要额外做涂装，生产成本很低，适合批量生产使用。
