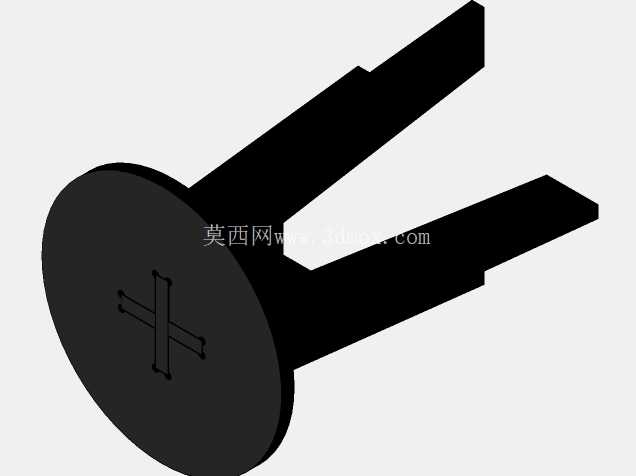

十字槽盘头双插脚定位紧固件结构设计

在工装夹具定位、薄板组件快装、注塑模具嵌件预装这类需要频繁拆装且对同轴度有一定要求的场景里，这类带双插脚的十字槽盘头紧固件往往比普通螺纹螺钉更适配小空间快拆需求。常规螺纹连接在厚度不足2mm的薄板件上容易出现滑牙、咬合过深破坏基材的问题，而双插脚结构可以直接插入预制的对应腰型孔内，通过插脚与孔壁的过盈配合实现周向防转与轴向限位，不需要在薄板上攻丝，也不需要额外搭配螺母，大幅降低薄型组件的装配工序耗时。

从结构设计逻辑来看，头部采用标准十字槽盘头形制，槽深控制在头部厚度的60%左右，既可以兼容常规十字螺丝刀的拧紧操作，也能避免槽深过深导致头部强度不足，在施加较大压入力时出现头部开裂的问题。盘头的直径设计比插脚外接圆直径大40%，压装到位后盘头底面可以完全贴合基材表面，形成足够的压紧接触面积，避免压装过程中应力集中划伤基材表面，同时也能在组件受轴向拉力时提供足够的限位支撑，防止紧固件从安装孔内脱出。

双插脚采用平行对称布局，插脚的截面为带微小拔模斜度的矩形，靠近头部的根部做了R0.3的圆角过渡，消除应力集中点，避免压装过程中插脚从根部断裂。两个插脚的间距与安装板上预制的双孔中心距保持H7/h6的配合公差，插脚的自由端做了15度的导入倒角，压装时可以快速对准安装孔，不需要额外的导向治具，手工按压即可完成初步定位，再通过头部十字槽施加小幅旋转力就能让插脚与孔壁形成稳定的过盈配合，防转扭矩可以达到0.8N·m，满足普通小型组件的连接防松需求。

从安装边界来看，这类紧固件的整体轴向长度比普通同规格盘头螺钉短30%左右，安装完成后突出基材表面的高度仅为盘头厚度，不会在组件背面形成突出的螺纹段，特别适合安装空间局促、背面无避让空间的紧凑结构里。安装时只需要在基材上预制两个对应尺寸的矩形孔或者腰型孔，不需要额外的沉孔加工，盘头自身的厚度就可以形成自然的压紧面，对基材的加工精度要求更低，普通冲压加工就能满足孔位精度要求，适合大批量冲压件的快速装配场景。

在实际使用场景中，这类紧固件常被用在家电外壳内部的小线路板固定、塑料壳体的卡扣预装、工装夹具上的小型定位挡块快换结构里，相比普通自攻螺钉，它的拆装次数可以达到50次以上而不会破坏基材的安装孔，反复拆装后依然能保持稳定的连接强度，不会出现普通自攻螺钉反复拆装后滑牙松动的问题。设计时特意将插脚的边缘做了微小的圆角处理，压装过程中不会刮伤安装孔的孔壁，对于塑料基材、薄铝板、覆铜板这类硬度较低的基材非常友好，不会出现压装时基材开裂的问题。

结构强度校核层面，插脚的根部截面抗弯强度可以承受15N的侧向剪切力，盘头与插脚的连接部位可以承受20N的轴向拉脱力，完全满足小型电子组件、轻型工装附件的连接载荷要求。十字槽的尺寸符合通用旋具的配合标准，不需要定制专用工具，普通维修场景里用常见的十字螺丝刀就能完成拆装，后期维护的便利性很高。双插脚的平行度控制在0.05mm以内，压装后可以保证紧固件的轴线与安装面垂直，不会出现偏斜导致的组件装配错位问题，对于有同轴度要求的定位场景，不需要额外调整就能满足装配精度要求。
