蜗壳式离心排烟泵结构设计方案

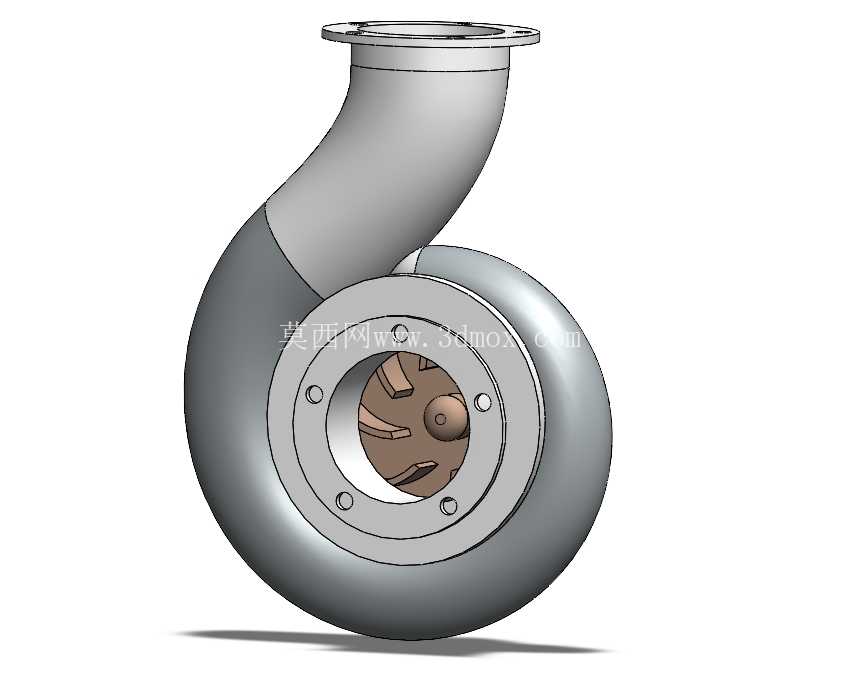

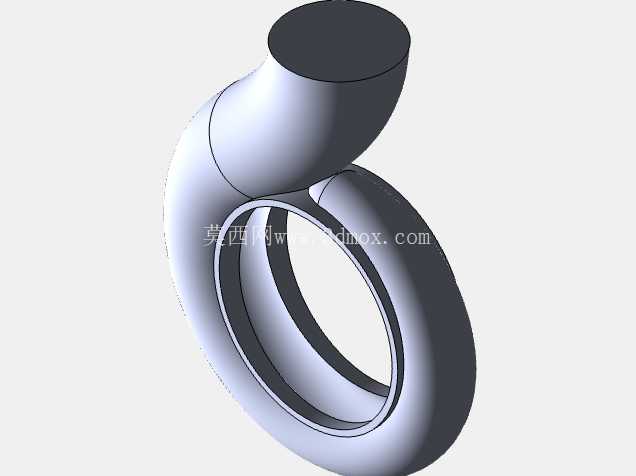

　　这款蜗壳式离心排烟设备的三维结构，核心针对密闭空间内的烟雾快速排导需求设计，常见于小型工业作业隔间、民用建筑附属设备间、焊接工位局部排烟等场景，区别于常规输水离心泵，其过流部件的间隙控制、流道曲率设计都围绕气固两相混合介质的输送特性做了适配。从结构组成来看，模型完整还原了进水口弯管段、蜗壳流道、叶轮腔、安装法兰、连接螺栓孔等全部细节，进水端采用90度弯管过渡结构，可直接对接竖向安装的排烟管道，无需额外加装弯头配件，减少现场安装的管路改造成本，弯管与蜗壳的连接段采用大圆弧过渡，避免气流在转角处形成涡流造成压损。

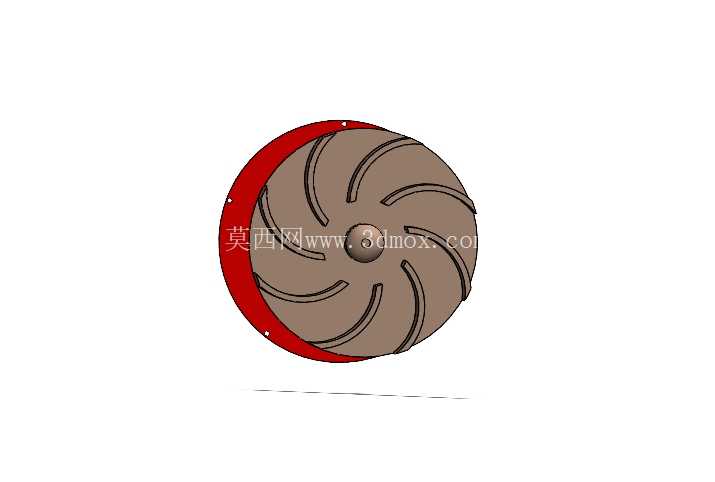

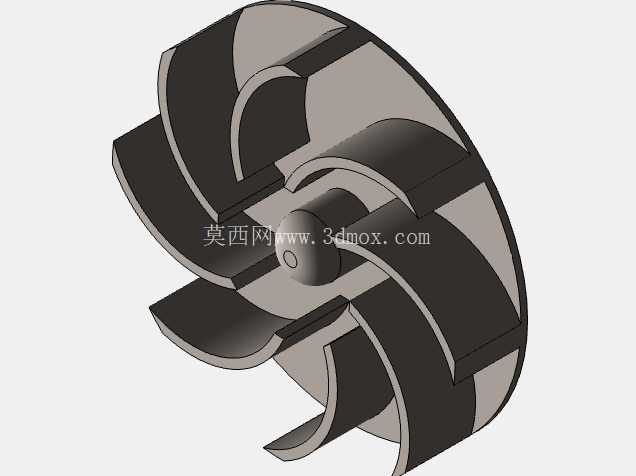

　　叶轮采用半开式结构设计，相比闭式叶轮，半开式结构在输送含有少量焊渣、粉尘颗粒的烟雾介质时，不容易出现流道堵塞问题，叶片的出口安装角经过匹配计算，可在额定转速下于叶轮中心区域形成足够的负压值，将外部烟雾持续吸入泵腔内部，再通过蜗壳的扩压作用将气流的动能转化为压力能，最终从出口端排出到室外或指定的烟气处理区域。安装边界方面，泵体的两个圆形法兰分别设置在进水弯管顶端和叶轮腔侧端，法兰上的螺栓孔采用均布设计，可适配常规的圆形通风管道法兰标准，安装时只需匹配对应规格的螺栓与密封垫片即可完成固定，泵体整体的重心落在叶轮腔的几何中心附近，安装支架可直接固定在叶轮腔外侧的加厚壁面上，无需额外设置配重结构来平衡运行时的振动。

　　设计过程中，蜗壳的型线采用等角螺线方程拟合，保证气流在蜗壳内流动时流速均匀变化，减少局部湍流带来的能量损耗和运行噪音，叶轮与泵腔内壁之间的间隙控制在合理范围，既避免间隙过大造成回流降低效率，也防止间隙过小在运行时出现叶轮擦碰泵壳的问题。考虑到排烟场景下介质温度可能高于常温，泵壳的壁厚设计预留了足够的热变形余量，连接螺栓的分布密度也比普通输水离心泵更高，可承受温度变化带来的热应力影响，避免长期运行后出现法兰密封面泄漏的问题。

　　在实际选型应用时，这款泵可根据现场的排烟量需求匹配对应功率的驱动电机，安装方式可选择卧式固定或立式吊装，弯管段的方向也可根据现场管路走向做适应性调整，模型中所有的连接结构都采用参数化设计，修改对应尺寸参数即可快速生成不同规格的衍生型号，无需重新搭建整体结构。从建模细节来看，叶轮的叶片曲面、蜗壳的过渡圆角、法兰的密封槽结构都做了完整还原，可直接用于后续的工程图导出、流体仿真分析、干涉检查等设计环节，结构上没有冗余的非功能特征，所有的倒角、圆角都对应实际加工工艺要求，比如铸件的拔模斜度、加工面的退刀槽结构都在模型中有所体现，拿到模型后可直接对接铸造工艺开模，不需要再做过多的工艺性修改。
