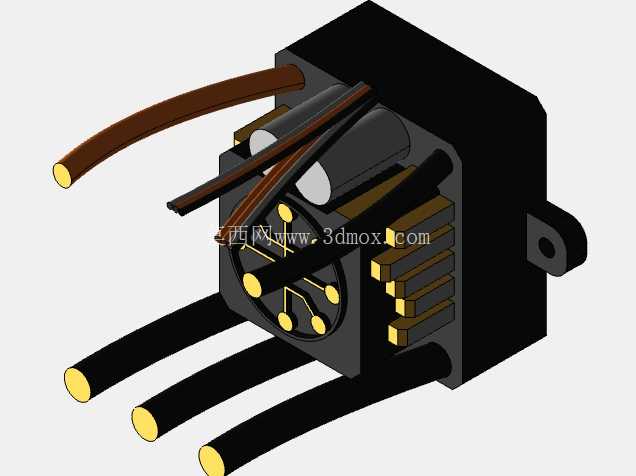

遥控模型用85安培无刷电调结构设计

在遥控模型动力系统的选型与结构适配环节，电调作为连接接收机、电池与无刷电机的核心功率转换部件，其结构设计直接决定整套动力链路的响应速度、负载耐受能力与安装适配性。本次呈现的85安培规格电调结构，针对1/10比例遥控越野车、短卡车以及中型固定翼航模的动力需求设计，可在持续85A、峰值120A的电流工况下稳定完成功率输出，适配2-4S锂聚合物电池的输入电压范围，满足多数中端遥控模型的动力升级与原厂替换需求。

从实际应用场景来看，这类大电流电调常被用于越野路面的遥控车竞速、特技飞行航模的动力输出场景，这类场景下电调不仅要承载电机启停、急加速时的瞬时大电流冲击，还要应对车体颠簸、飞行震动带来的结构应力，同时还要兼顾散热效率与布线合理性，避免动力线与信号线干扰导致的输出失控。设计过程中首先确定了功率MOS管的排布逻辑，将六颗功率管沿散热基座的侧边等距排列，每颗MOS管的散热面直接与黑色阻燃塑壳内部的铝制散热衬垫贴合，无需额外加装散热风扇即可依靠壳体表面的热辐射与空气对流完成散热，在连续全油门工况下，壳体表面温度可控制在75摄氏度以内，避免高温导致的功率降频或元件损坏。

结构布局上，动力输入线采用两根10AWG的多股硅胶线从壳体一端引出，线长预留35mm的焊接余量，可直接适配不同容量电池的T插、XT60等常用接头，线皮采用耐温125摄氏度的硅橡胶材质，可抵御焊接时的高温烫损以及车体运动中的摩擦剐蹭。电机输出端采用三根12AWG硅胶线从壳体另一侧引出，出线位置做了圆弧倒角处理，避免长时间震动下导线绝缘层被壳体锐边割破造成短路。信号控制线从壳体侧方的耳状安装座旁引出，线长150mm，末端预留标准3Pin杜邦接头，可直接插入接收机的油门通道，出线位置与动力线保持10mm以上的物理间距，减少大电流通断时的电磁干扰对信号传输的影响。

安装边界方面，电调主体外形尺寸为42mm×32mm×18mm，侧方延伸的安装耳上开有直径3.2mm的安装孔，孔距为28mm，可直接通过M3螺丝固定在遥控车的设备舱安装位或者航模的机身防火墙上，安装耳与主体之间做了1.5mm的加厚过渡，避免剧烈震动时安装位断裂。壳体表面的电容组采用卧式排布嵌入壳体内部的卡槽中，电容引脚与功率板的焊接点做了点胶加固，可承受10G以上的冲击加速度，不会因长时间颠簸出现引脚脱焊的问题。接线端的焊盘做了沉金处理，可承受多次焊接而不出现焊盘脱落，方便玩家根据实际需求更换不同长度的导线或者不同规格的接头。

从功能实现的结构逻辑来看，电调内部的主控板与功率板采用分层堆叠设计，主控板位于功率板上方，中间通过2mm高的铜柱支撑隔离，既减少了功率板大电流走线对主控芯片信号的干扰，也充分利用了壳体内部的竖向空间，压缩整体外形尺寸。壳体上盖预留了0.5mm深的状态指示灯透光槽，无需拆开壳体即可观察电调的上电校准、油门中位、故障报警等状态提示，方便外场调试时快速判断设备工作状态。整个壳体采用卡扣加超声波焊接的密封方式，防护等级达到IP54，可抵御户外行驶时溅起的泥水、灰尘进入壳体内部造成电路短路，同时也方便后期故障排查时拆开壳体进行元件更换。

在实际适配过程中，该结构的电调可兼容市面上绝大多数3650、3660规格的无刷电机，油门响应延迟控制在10ms以内，刹车力度可通过编程卡进行多段调节，满足不同玩家的操控习惯。出线位置的弧度设计也适配多数模型设备舱的布线走向，不会出现导线过度弯折导致的线芯断裂问题，安装时无需额外打磨设备舱即可完成固定，整体结构在紧凑性、散热效率、抗震性能之间做到了较好的平衡，能够覆盖多数中端遥控模型的动力配套需求。
